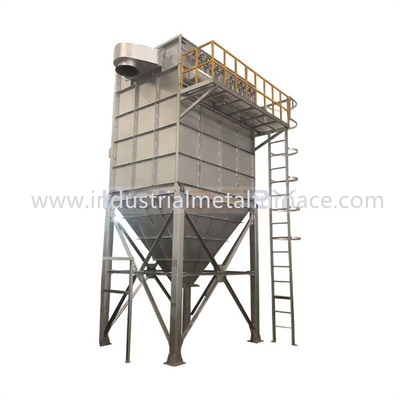

тип сборник сумки плавя печи металла 1200Pa 1.5m/Min промышленный пыли 2000mm

Новое высококачественное некрупное легкое для того чтобы привестись в действие тип сборник сумки пыли

1. Применение

Это оборудование для обработки высокотемпературного газообразного отхода.

Система очистки принимает удаление пыли 2-степени. Первый курс

принимает сборник пыли высокой эффективности, который главным образом использован для того чтобы обработать

грубая частица произведенная во время плавить в алюминиевых плавя печах,

и имеет большее охлаждающее действие. Вторая ранг принимает высокую эффективность

сборник пыли сумки удаления пыли ИМПа ульс, который может фильтровать пыль до 99,5%,

соотвествовать национальный стандарта эмиссии. Воздух обработки

том системы удаления пыли 17000 m3/H.

Определение зоны фильтра сборника пыли: скорость ветра фильтра

1.5m/min, зона фильтра 15m2, и сборник пыли принимает ИМП ульс

анти- фильтр сумки ИМПа ульс конденсации.

2. Принцип деятельности

2,1 сборник пыли анти- типа сборника ИМПа ульс конденсации пыли.

2,2 сборник пыли одиночного дизайна строки, с 120 цедильными мешками и

полная зона фильтрации 15m2.

2,3 цедильный мешок принимает нормальный размер × 2000 φ 130, и

материал анти- игла полиэстера конденсации чувствовал.

2,4 внешний тип фильтра принят для сборника пыли, и фильтра

сумка сборника пыли соединена с riffled плитой к весна

кольцо расширения, формируя разъединение между воздухом и пылевоздушным газом.

2,5 сигнал ИМПа ульс отправлен в клапан соленоида ИМПа ульс регулятором ИМПа ульс,

и клапан соленоида ИМПа ульс выкидывает обжатый воздух для того чтобы сделать цедильный мешок

радиальная деформация и трясти пыль.

2,6 дверца входного люка на верхней части сборника пыли, который использован

для обслуживания и изменения сумки (обслуживания, ремонта и изменения сумки

сборника пыли смогите быть снесено вне машины, без входа

внутренность сборника пыли).

2,7 электрический шкаф контроля сборника пыли принимает структуру

загерметизированные дверь, которая пылезащитна, и водоустойчивый.

2,8 предотвратить высокую температуру газообразного отхода входя в пыль

перевозчик, пункт температуры измеряя установленный на трубе перевозчика пыли.

Индикатор температуры установлен на этап деятельности печи

и оборудованный с прибором сигнала тревоги для того чтобы напомнить оператору что температура

подъем перевозчика пыли слишком высок и принимает измерение дополнения свежего воздуха к

обеспечьте безопасную работу всей системы удаления пыли.

выбор 2,9 вентиляторов: согласно тому воздуха дизайна системы, 1 установило

Вентилятор наведенного проекта боилера G4-73-10D принят, с одиночным полным давлением

3251-3018pa, том воздуха 25566-32083m3/h, мотора Y150M-4 и

сила 18.5kw.

контроль системы 2,10: согласно отростчатым требованиям системы,

шкаф контроля установил для сборника пыли и системы контроля температуры

контролировать контроль системы и температуры чистки пыли ИМПа ульс

сборник пыли, и главный вентилятор начаты преобразователем частоты.

3. Особенности оборудования

3,1 анти- фильтр сумки ИМПа ульс конденсации вид совмещенного блоком удаления пыли

оборудование с большим томом воздуха, низкой фильтруя скоростью ветра, хорошим удалением пыли

влияние, высокая эффективность удаления пыли, надежная деятельность, удобное обслуживание

и небольшая зона пола. Модульная продукция, стабилизированное качество.

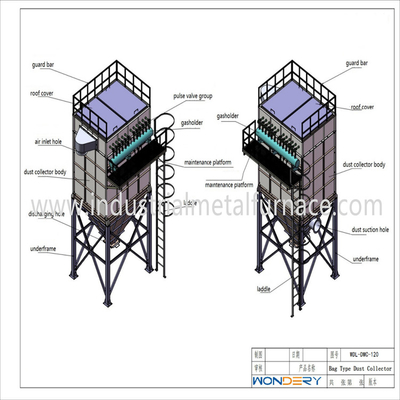

3,2 принцип деятельности: Сборник пыли составлен верхней коробки, средней коробки,

хоппер золы, направляющий лист, поддержка, компонент цедильного мешка, прибор впрыски, защита

система, система управления, etc. пылевоздушный газ входят в хоппер золы через

труба диверсии. Под руководством системы диверсии хоппера золы,

большая пыль частицы сразу падает в хоппер золы после разъединения, и

остаток пыли входит в фильтруя зону средней коробки с воздушными потоками.

фильтрованный чистый газ discharged через верхнюю коробку и выхлопную трубу

через цедильный мешок. С прогрессом фильтруя условия, когда пыль

на поверхности цедильного мешка достигает определенное количество, управление чистки пыли

прибор раскроет клапан электромагнитного ИМПа ульс для впрыски согласно набору

процедура для того чтобы трясти пыль на цедильном мешке. Пыль падая в золу

хоппер discharged через выпускной вентиль золы.

3,3 зону и длину фильтра можно отрегулировать. Количество цедильного мешка может быть

изменил для того чтобы приспособиться к необходимому тому воздуха.

3,4 фильтр сумки ИМПа ульс анти--конденсации внешний фильтр. Пыл-содержание

газ вне цедильного мешка пока чистый воздух внутри цедильного мешка, и сумки

рот верхний. ИМП ульс начала выпуская струю делающ сумкой радиальную деформацию, и

трясите пыль.

3,5 сборник пыли принимает онлайн метод чистки золы.

3,6 вторичный метод распределения воздуха принят для того чтобы позволить запыленному воздуху в

зона фильтра через трубу проводника и систему распределения воздуха, которая обеспечивает

единообразие и гладкость забора воздуха блока, улучшить использование

коэффициент зоны фильтра и срок службы материала фильтра.

3,7 цедильный мешок принимает тип кольца расширения весны с хороший герметизировать

представление и быстрая скорость замены. Раскройте обложку и замените

сумка 1-2 человек.

3,8 рамки сумки принимают звездообразную структуру (10 нервюр) с в форме η

холодная штемпелюя короткая труба на верхней части для обеспечения вертикальному positionof рамки сумки

и защитить безопасность рта цедильного мешка во время впрыски. Она избегает фильтра

сумка вставляя после того как сборник пыли работает на период времени, обеспечивает ровное

измените сумки, и уменьшите повреждение к сумке в процессе изменения сумки.

3,9 сборник пыли принимает съемную крышу и платформу для обслуживания и

эскалатор, который удобен для персонала для того чтобы отремонтировать, использовать и управлять.

4. ключевые компоненты

4,1 для всего сборника пыли, цедильный мешок и клапан электромагнитного ИМПа ульс

ключевые компоненты.

4,2 качество материала фильтра сразу влияет на эффективность удаления пыли

сборник пыли, и жизнь цедильного мешка сразу влияют на эксплуатационные расходы

сборник пыли. Поэтому, выбран анти- войлок иглы полиэстера конденсации

согласно окружающей среде деятельности и средним условиям сборника пыли.

Этот материал фильтра поверхностный фильтруя материал, который может очистить пыль тщательно,

уменьшение возможности пыли твердея после того как пыль будет распределена на поверхности

цедильный мешок, и материал фильтра имеют длинную жизнь. К тому же, мы улучшали

структура сборника пыли для обеспечения что срок службы материала фильтра

нет чем 2 лет.

4,3 импортированная диафрагма выбрана для клапана электромагнитного ИМПа ульс, и

давление впрыски 0.5-0.7mpa. Диафрагма прочна, и своя сроки службы

больше чем 1 миллион времен, которого соотвествует эффективной деятельности

клапан соленоида ИМПа ульс.

5. Технический параметр

обслуживание продаж 6.Post

Период гарантии продукта: 13 месяца от даты пересылки. Продавец ответственен

для ремонтировать оборудование или замены сломленных частей если недостатки причинены изготовлением

дефекты, но повреждения причиненные небезупречной деятельностью работниками быть отремонтированным покупателем

сам или продавцом с определенной скоростью обязанности. (Легк-несенные части, и естественное потребление

высокотемпературных частей не включите в гарантии.)
