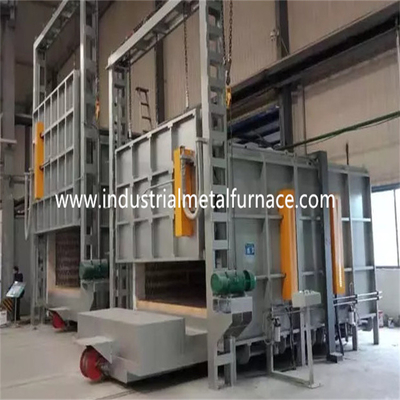

1 автомобиля шестка тележки зоны печь электрического нижняя, печь 2000×1000×1000mm термической обработки

печь шестка тележки 2000×1000×1000mm электрическая, печь автомобиля нижняя

1. Применение

Электрическая печь шестка тележки главным образом использована для

термическая обработка высоко- стали марганца, стали хромия и других частей металла.

введение 2.Structural

Изготовитель печи шестка тележки главным образом состоится из

система корпуса печи, подкладки, двери печи и обжатия двери,

тележка, нагревающий элемент, гидравлическая опрокидывая система, и система контроля температуры.

корпус печи 2,1

Структура тела цены печи шестка тележки стальная сделана из 8-10#

секционная сталь и стальные пластины ≥3mm. Бортовой штендер и задние штендеры

сделал из секционной стали, и усильте с секционными стальными bracings.

Внешняя стена печи покрашена с 2 слоями праймеров, и 2

слои покрывая краски. Ключевая часть печи покрашена с теплостойким

краска. Дверь печи сделана из стали канала 16mm и стальной пластины 6mm.

2,2 выравниваясь

Оптовый корпус печи шестка тележки построен с системой все-волокна.

Выравниваясь используемый материал качественное высокое волокно огнеупорного материала глинозема исправленное мимо

круглые стальные части. Алюминиевые волокна пре-обжаты в блоки

(сила тяжести обжатия: ≥230Kg/m3) и после этого фиксированный к корпусу печи мимо

круглые части нержавеющей стали. Эта тугоплавкая выравниваясь структура имеет преимущества

низкотермичной проводимости, сильной емкости анти--удара, и анти--размывания.

выравниваться имеет полную толщину 350mm. Волокно силиката алюминиевое сопротивляется

максимальная температура 1360℃. Круглые стальные части фиксирования сделаны

нержавеющей стали 304.

система двери 2,3 печей и up-down двери

Дверь печи автомобиля нижняя для продажи состоится из подкладки и стали все-волокна

кожух структуры. Дверная рама сделана стальной пластины 10mm и 8# секционных

сталь. Дверь построена с блоками волокна высокого глинозема тугоплавкими такие же как это

для корпуса печи. Общая структура печи поддерживает свою форму

пока нагретый. Край двери сделан из стальной пластины 10mm для обеспечения

прочность двери.

Управлять методом двери: Дверь печи электрический поднимаясь механизм.

И оно загерметизировано к весна.

Мягкая структура запечатывания контакта аранжирована между дверью печи и

прокладка печи. Блок запечатывания волокна вокруг двери печи выступает

из подкладки двери печи. Дверная рама печи оборудована с толстой

стальная пластина. Когда дверь печи закрыта, колесо руки использовано к

обжимайте дверь печи для того чтобы сделать герметизируя блок волокна полно контактировать с

стальная пластина и загерметизировать ее. Зазор между дверью печи и сталью

плита дверной рамы печи 50mm для обеспечения ровного движения

дверь печи при открытии и закрывающ. Вышеуказанные методы просты,

практически, надежный и легкий для поддержания.

тележка 2,4

Печь шестка тележки для сосуда под давлением состоится из рамы тележки,

колеса, тугоплавкое тело bricklaying, теплостойкая лицевая плита тележки Cr25Ni20,

нагревающие элементы, и механизм тележки управляя.

структура тележки: рама тележки сделана из луча 12# и 10mm стальных

плиты. Тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.

колесо: Колеса сделаны из отливки ZG55# стальной. Передача

вал сделан из стали 45#, и обработанная жара -. Передача

подшипник тяжелого типа штендера нося принести вес.

итог 2 паров колес, и каждое колесо диаметра 240mm.

тело bricklaying: Тележка построена с глиноземом сочетания из высоким

тугоплавкие кирпичи, светлые тугоплавкие кирпичи, и кирпичи консервации жары.

тело bricklaying тележки имеет слот установки нагревающих элементов для легкого

установка нагревающих элементов. Плотно сжатые части и подшипник веса

зона bricked особенно с тяжелым типом высокими алюминиевыми тугоплавкими кирпичами.

Также открытый космос выведенный для тугоплавкого выравниваясь расширения нагреванный.

лицевая плита тележки: часть отливки высокотемпературной стали Cr25Ni20 30mm толстая с

работая temperature≤1200℃. Оно может предотвратить масштабы от падать в топление

элементы прорезают которые сформировали бы короткое замыкание.

механизм тележки двигая: Тележка имеет само-двигая метод.

уменьшающ зубчатые передачи колесо тележки для того чтобы двинуть. Движение тележки ровно

и стабилизированный.

Запечатывание среди двери, корпуса печи и тележки печи: Герметизировать

дверь печи и корпус печи через обжатие клапанной тяги

механизм. Запечатывание между тележкой и корпусом печи до конца

кирпичи анормалн-формы и блоки волокна. Когда дверь закрыта, там

второе запечатывание алюминиевыми волокнами которые контактируют плотно с дверью печи.

нагревающий элемент 2,5

Нагревающий элемент: Сопротивление 0Cr27AL7Mo2 гофрирует сплав формы

прокладки сопротивления установлены в 2 бортовых стенах, задней стене, двери печи и тележке

дно. Прокладки сопротивления произведены через особенные прессформы, и

установленный в стену печи ногтями фарфора. И набивка фарфора

между стеной волокна и прокладками сопротивления для избежания короткого замыкания. Там

1 нагревая зона. Все бары проводника руководства-вне сделаны из материала φ16 0Cr25AL5.

гидравлическая опрокидывая система 2,6

Электрическая печь шестка тележки имеет опрокидывать функцию которая осуществлена гидравлическим

система. Лицевая часть тележки гидравлической оборудована с гидравлической станцией.

2 цилиндра масла оборудованы под тележкой. Опрокидывая функция унесена

особенной гидравлической системой. Корпус печи установлен с предохранительным устройством,

что может избежать переворачивать.

электрическая система управления 2,7

Контроль температуры: печь принимает Changzhou Huibang умное

регулятор температуры для того чтобы контролировать температуру которая имеет само-настраивая функцию

высчитать идеальный параметр PID и достигнуть стабильность температуры.

регулятор температуры имеет функции сигнала тревоги и восходящего потока теплого воздуха сверх-температуры

предохранение от обрыва пар.

Печь имеет 1 зону контроля температуры для контролировать рычаг

температура и движения мотора. Каждая зона установила со сверх-температурой

сигнал тревоги. Нагревая петля принимает управление SCR и пуска двух-направления.

Сила отрегулирована в образе времени пропорциональном регулированном.

Каждая нагревая зона независимо проконтролирована для начала и стопа. И там

также и ручной и автоматический режим контроля доступный.

Система возбуждения контроля больш-сила вызывая одно полное с a

радиатор и система воздушного охлаждения. Также переключатель воздуха. Нагревая петля

оборудует с амперметром, вольтметром, индикатором нагревающего элемента включеный-выключеным, включением питания

предохранение от блокировки, и безопасные зарывая измерения.

Управление движения: Управления системы управления главно движение up-down двери,

обжатие двери, и дверь в-вне движении. Также движения обязательно

соединенный для обеспечения безопасности деятельности.

технические параметры 3.Main

объем 4.Supply

начало 5.Components
