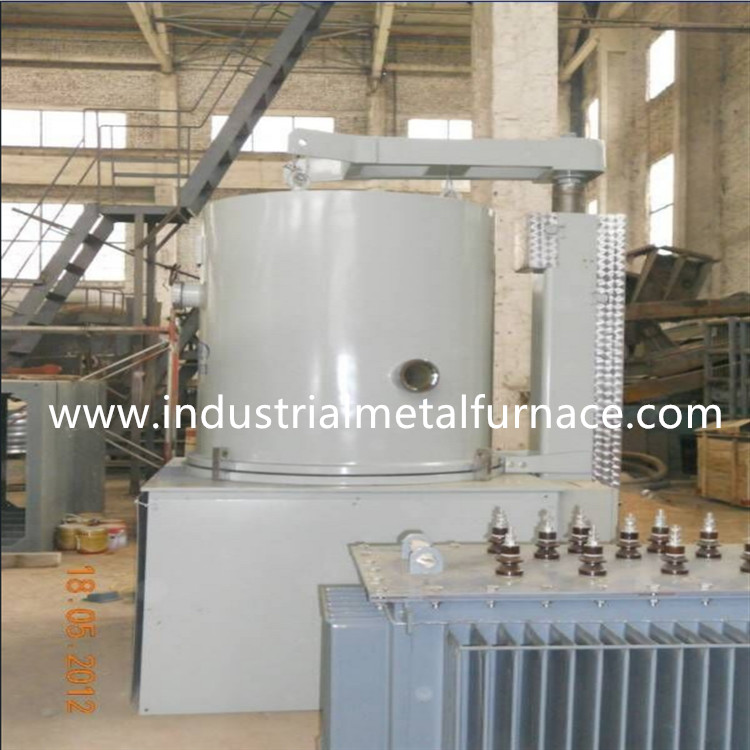

Печь нитрирования иона плазмы печи нитрирования газа термической обработки вакуума Wondery
1. Общее введение

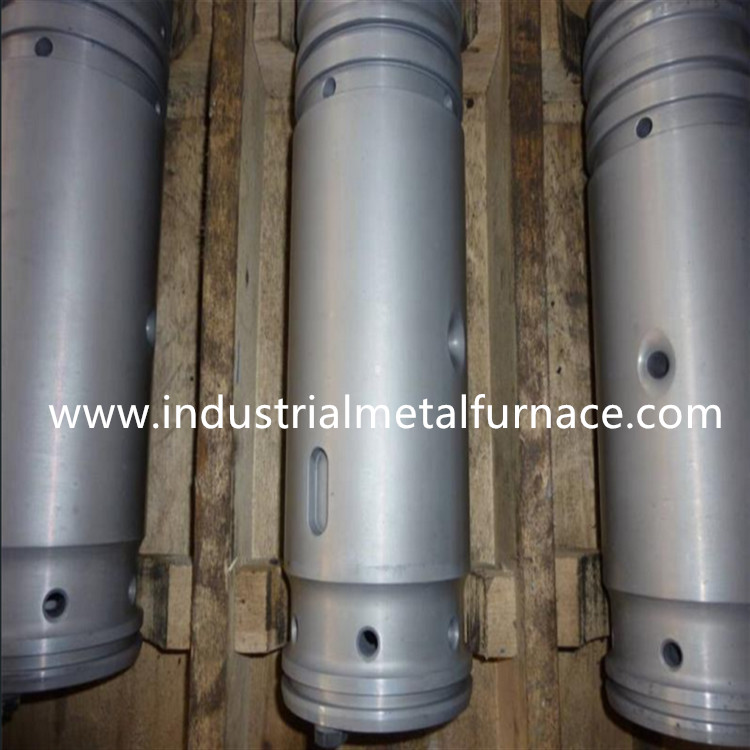

Печь нитрирования иона плазмы главным образом использована для нитрирования иона, термохимической обработки плазмы иона nitrocarburizing (мягкое нитрирование) механических частей для того чтобы доработать поверхность механических частей и получить необходимые механические и physicochemical свойства. Комплексное оборудование составлено электропитания иона, станции автоматического регулирования, корпуса печи вакуума, системы обнаружения вакуума, измерения температуры и системы управления и системы газообеспечения.
2. Основные технические параметры оборудования нитрирования иона ИМПа ульс WDLC-150AZ
|
2,1 напряжение тока выхода: 0-900v непрерывно регулируемое;
2,2 максимальное течение средней выработки: 150A;
2,3 течение ИМПа ульс пиковое: 300A
2,4 частота ИМПа ульс: 1000Hz
2,5 работая размер: φ1600×1200mm;
2,6 рабочая температура: ℃ ≤ 650;
2,7 номинальная нагрузка: 3000kg;
2,8 вакуум предела: ≤ 6.67pa;
2,9 тариф подъема давления: ≤ 0.13pa/min;
2,10 время вакуума нагнетая к 20Pa: ≤ 30min;
2,11 дуга туша время: μ s ≤ 15
2,12 точность контроля температуры: ℃ ± 1
2,13 точность управлением давления: PA ± 1;
2,14 автоматическое управление производственным процессом.
|
3. Особенности оборудования
Наша компания аккумулировала много опыт в оборудовании и технологии нитрирования иона, фокусируя на надежности, стабильности и нововведении оборудования. Оборудование главным образом имеет следующие технические особенности:
3,1 корпус печи нитрирования газа вакуума будет изготовлен в строгом соответствии со сваривая процессом для обеспечения что все поверхности для заклеивания не деформированы и не обеспечивают требования к вакуума герметизируя в течение длительного времени.
3,2 цепь выключения защиты специально конструирована автоматической для защиты оборудования и workpieces в печи даже если короткое замыкание между анодом и катодом.
3,3 тиристор цепи выпрямителя тока, диода и компонентов цепи поколения ИМПа ульс электропитания всех IGBT принять импортированные модули, с простой цепью и надежным качеством.
3,4 кнопки деятельности защищены от одина другого, так как оборудование не будет повреждено даже если оператор совершает ошибка.
3,5 управление действия принимает затвердетую цепь, которая имеет простую цепь и значительно улучшает надежность.

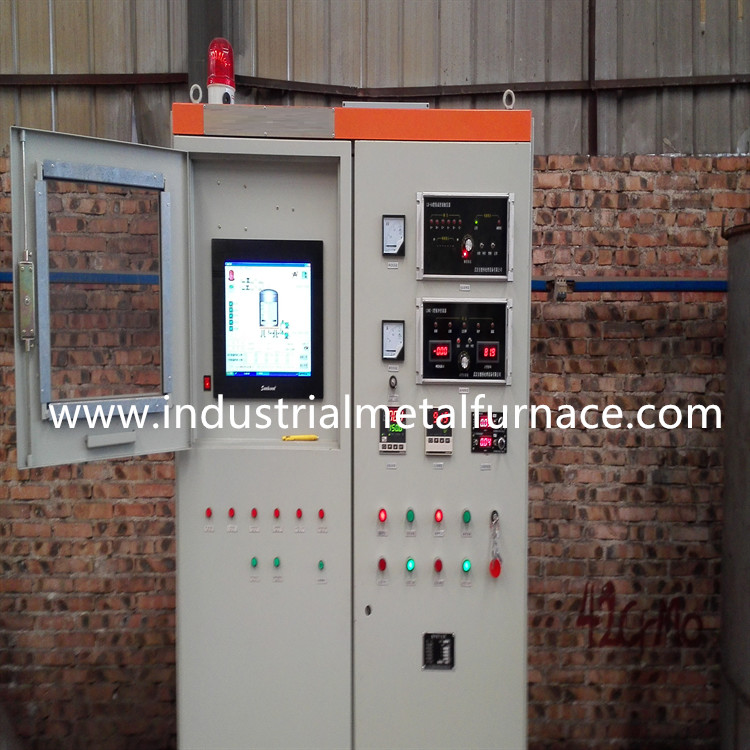

3,6 все деятельность и контроли входной сигнал от компьютера и завершенный PLC для того чтобы осуществить режим автоматического управления процесса. Режим автоматического управления осуществлен регулятором Мицубиси programmable и HMI, и все отростчатые температура и давление проконтролированы PLC. Технические индексы системы следующим образом:
3.6.1. Точность ±1℃ контроля температуры.
3.6.2. Точность ±1Pa управлением давления.
3.6.3. Печь термической обработки нитрирования использует HMI для того чтобы установить параметры процесса и проконтролировать процесс нитрирования в реальное временя.
4. Конфигурация оборудования
| Деталь |
Спецификация |
Q'ty (набор) |
| Электропитание иона ИМПа ульс |
WDLC-150AZ |
1 |
| Корпус печи нитрирования иона вакуума |
Эффективный размер: φ1600×1200mm (h) |
1 |
| Вакуумный насос |
2X-30 |
2 |
| Электрическая клапан-бабочка вакуума |
GID-65 (Нинбо) |
2 |
| Клапан соленоида вакуума |
DDC-JQ65 (Нинбо) |
2 |
| Массовый регулятор потока |
D07 (Пекин) |
2 |
| Датчик вакуума абсолютного давления фильма |
ZJ-1C ЧЭНДУ |
1 |
| Регулятор давления |
Shimaden, Япония |
1 |
| регулятор температуры |
Shimaden, Япония |
1 |
| Трансформатор выпрямителя тока |
Погруженное масло 180KVA (Ухань) |
1 |
| PLC (programmable регулятор) |
Серия FX, Мицубиси |
1 |
| Промышленная управляющая ЭВМ |
15" экран касания цвета |
1 |
