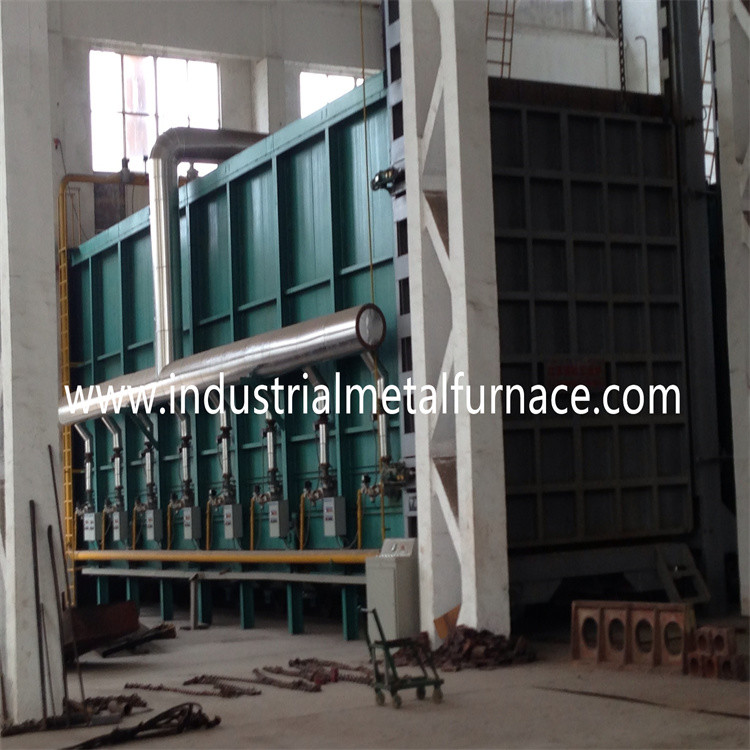

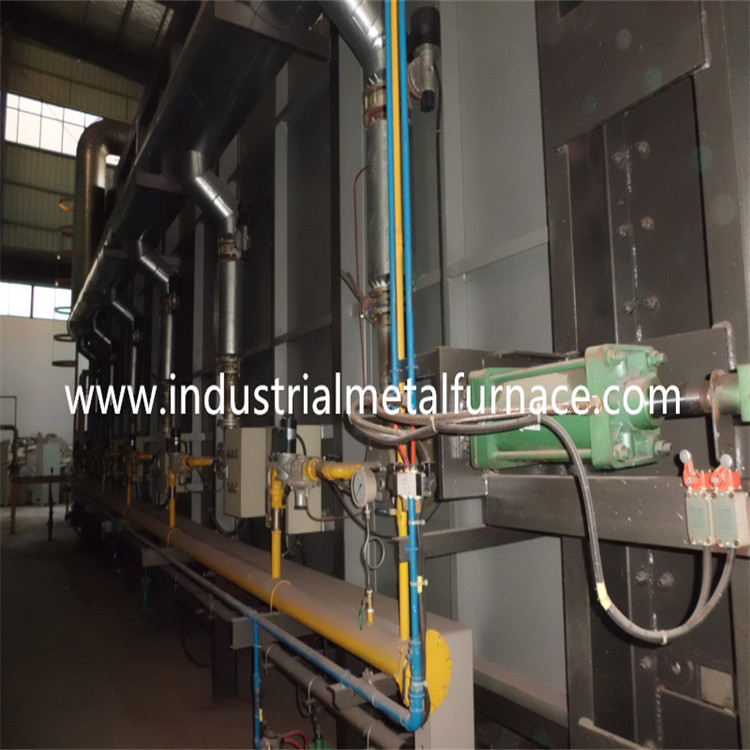

Тип энергосберегающего тугоплавкого автомобиля печи термической обработки природного газа волокна нижний

1. Введение
Печь автомобиля природного газа нижняя главным образом использована для гасить, отжиг, вызревание и термическая обработка различных механических частей как жарка раковины, высокий хромий, высокие отливки марганца стальные, дуктильный утюг, крены, стальные шарики, 45 сталь, нержавеющая сталь, etc.

Требование и потребление природного газа:

калорическое значение газов: 8600kcal/m3;

Давление газа перед печью: 0.02-0.07Mpa;

Потребление газа горелки: 15m3/h;

Линия совокупный спрос трубы газа: 18m3/h;

Потребление воздуха: 234m3/h;

Количество и модель горелки: 2pcs, AGS65HB, 90kw/h;

2. Конфигурация электрической системы управления

Примечания: Вышеуказанную конфигурацию можно изменить на бренды соответствующего уровня без замечать клиента должного к компонентному наличию.


3. Применимыеусловия трудапечиприродного газа

3,1 высота не превысит 1000 метров.

3,2 температура окружающей среды в границах ℃ 5-40.

3,3 ежемесячная средняя относительная влажность в зоне пользы не будет больше чем 90%.

3,4 никакие проводные пыль, взрывчатый газ и коррозионный газ которая могут серьезно повредить металл и изоляцию вокруг.

3,5 никакие очевидные вибрация и завихрение.

4. проектно-конструкторские стандарты печи сослались на

4,1" технические принципы управления для рациональной пользы жары в предприятиях» обусловленных в GB/T3486-93 должно рационально быть оптимизировано и уменьшенные тепловые потери.

4,2 стандарт GB50211-2004 для конструкции и принятия инженерства Masonry промышленной печи.

4,3 GBJ87-85 «стандарты шума для всех видов положений в фабриках».

4,4 разрядка загрязнения окружающей среды достигает стандарт GB3095-1996.

4,5 температура эффективной нагревая зоны печи измерена GB/T9452-2003, и единообразием is±10℃ температуры.

4,6 уровень энергопотребления до уровня ZBJG1004-87 особенной печи обусловил в стандарте классификации энергопотребления печи термической обработки.

4,7 инструмент основные материальные стандарты корпуса печи: высокотемпературная сталь (GB/T8492-87), плита высокотемпературной стали (GB4238-92), кирпич глины тугоплавкий (YB/T5106-1993), аморфический огнеупорный материал (GB4513-84), огнеупорный материал глины и castable высокого глинозема тугоплавкое (YB/T5083-1997);

4,8 основные формы GB985-86 и размеры соединений заварки дуги при ручной сварке.

4,9 общая спецификация JB/ZQ4000.3-86 для сварок.

4,10 общие технические требования GB/T5000.9-1998 для обломока обрабатывая части;

4,11 GB/T1804-1992 «допуск формы и положения, общего допуска, линейного размера».

4,12 GB1801-79 «размер допуска и пригонки к 500mm отверстие, поясу допуска вала и сотрудничеству»;

4,13 основной размер GB/T1801-1999 к приоритету 500mm использован для того чтобы соответствовать весьма взаимодействию зазора и предела.

4,14 GB8923-1998 «ранг корозии и derusting ранг стальной поверхности перед картиной»;

4,15 символ GB/T1182-96 и свой стандарт;

4,16 общие технические условия JB/T13384-21992 для упаковки;

4,17 код GBJ55-1983 для дизайна электрических установок для промышленных и гражданских установок.

4,18 «аппаратура регулирования электрического электроприбора низшего напряжения части 1 аппаратуры регулирования GB420-1984 электрическая».
