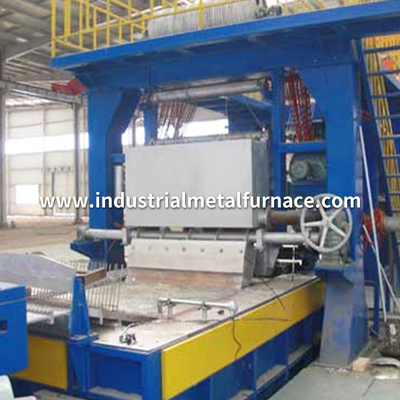

погружение 1.6mm до 5.0mm горячее гальванизируя отростчатую линию высокуглеродистые головы провода 28

погружение низкоуглеродистого высокуглеродистого провода 1.6mm до 5.0mm горячее гальванизируя отростчатую линию

1. Применение

Эта горячего погружения гальванизировать производственная линия процесса соответствующая для непрерывного отжига и горячего гальванизировать низкоуглеродистого стального провода. Принимать что клиент имеет план для произведения высокуглеродистого горяч-погружения гальванизировал стальной провод в более поздней стадии, оно может также быть совместим с процессом ванны руководства (высокуглеродистым проводом патентуя обработку), и никакая потребность построить новую производственную линию.

2. Параметры основного процесса технические

2,1 подача производственного процесса

A) Тип низкоуглеродистого провода трудный (850N/mm2): раскручивать--- обсаливать ---стирка горячей воды---стирка чистой воды---мариновать --- полоскать воды --- очищать --- засыхание --- горячий гальванизировать --- обтирать охлаждать --- занять провода.

Тип низкоуглеродистого провода b) мягкий (400N/mm2): раскручивать--- мариновать --- полоскать воды --- стирка горячей воды --- очищать--- засыхание ---онлайн отжиг--- горячий гальванизировать --- обтирать охлаждать --- занять провода.

Провод c) высокуглеродистый стальной патентуя обработку: раскручивать --- топление (в обжигая печи) --- гасить ванны руководства изотермический --- водяное охлаждение --- мариновать --- стирка воды --- очищать --- засыхание --- горячий гальванизировать --- обтирать охлаждать --- занять провода.

спецификация 2,2 проводов: ¢1.60---5.00mm

2,3 главного номера и выход

Согласно требованиям к клиента, годовая выработка 8000 тонн, и всечасный выход около 1500 kg основанных на ¢2.40mm. Линейная скорость 20m/min, и клиенту нужны 28 голов для этого горячего погружения гальванизировать оборудования.

топливо 2,4: совмещенные электрический и газ;

2,5 веса слоя цинка: 80--² 350 g/m;

3. Объем поставки

4. Описание к каждому блоку

раскручивая стойка 4,1

Вращая раскручивая стойка: 28 ПК;

онлайн печь отжига провода 4,2

4,3 ванна руководства патентуя изотермическую термическую обработку

Размер танка ванны руководства (l, w, h): 10000*1400*500mm

Топливо: природный газ;

Ряд контроля температуры: 450-500℃;

Охлаждая метод: водяное охлаждение и воздушное охлаждение.

Мариновать 4,4 и чистка воды, 1 набор;

4,5 очищая танка, 1 набор;

Общий размер: 3500 * 1400 * 500mm (l, w, h);

Материал: нержавеющая сталь

Нагревая режим: отработанное тепло газохода и вспомогательный нагрев электрическим током, с нагревая режимом автоматического управления силы 30kW.

сушилка 4,6

Размер: 8000*1500 (L, W);

Метод топления: жара wast газохода;

4,7 газов цинка гальванизировать печь

·Количество голов: 28 частей;

·Дистанционирование провода: 40mm;

·Внешний обогрев;

·Ежегодное рабочее временя: 7500h;

·Ряд контроля температуры горячей жидкости цинка гальванизируя ванны: 440 ℃ ℃~ 460 регулируемое;

·Оцинковывайте точность контроля температуры: ℃ ± 2;

·Ряд толщины слоя цинка: 100g~250g/㎡;

·Структура печи: чайник цинка XG08 сделан из стальной пластины 50mm толстой особенной, отжат и сварен.

·Оцинковывайте размер печи эффективный: 6000 * 1400 * 900mm (L*W*D).

· Емкость цинка о 48t

· Нагревая контроль температуры: поставленное пропорциональное сгорание контроля;

Крен прессы особенный керамический фиксированный тип, и он быть замененным один раз в год.

·Руководства режим и охлаждать вне: Вертикальный ведущий выход принят. Низкоуглеродистый стальной провод обтерт с блоком азбеста, и высокуглеродистый стальной провод обтерт с обломоками charcoal+asbestos fiber+graphite. Охлаждая режим водяное охлаждение.

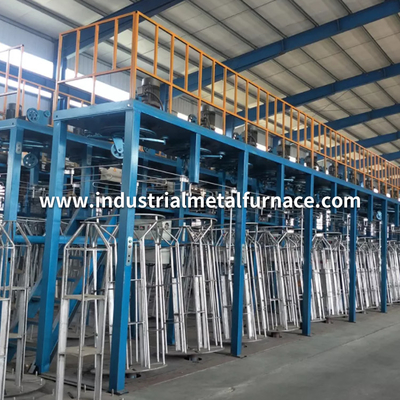

занять 4,9 проводов

Горячего погружения гальванизировать оборудование оборудовано со сливой 600 цветение вверх ногами займет принято, сила одиночного тракторного двигателя головы 4,0 kW, и скорость отрегулирована преобразованием частоты.
