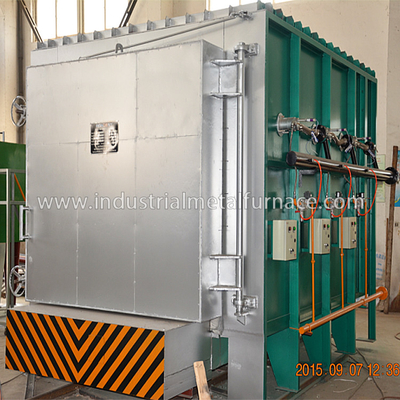

Тип электрическая печь коробки 850 градус цельсий термической обработки,
Печь автомобиля нижняя для обжигая обработки
1. Применение
Электрический тип печь коробки термической обработки главным образом использован для обжигая термической обработки
различные части. Загрузка вручную сделана.
2. Основные технические параметры
| Нет. |
Деталь |
Технические параметры |
| 1 |
Расклассифицированная сила |
90Kw (1-100%) регулируемое |
| 2 |
Электропитание |
380V, 3P, 50Hz |
| 3 |
Расклассифицированная температура |
850℃ |
| 4 |
Пустое время повышения температуры печи |
≤1.5hours |
| 5 |
Зона управления |
1 зона, независимое регулирование |
| 6 |
эффективный работая размер
|
1200×1200×1200mm (L×W×H) |
| 7 |
Соединение нагревающего элемента |
Y |
| 8 |
единообразие температуры
|
±8℃ |
| |
точность mesaurement температуры
|
±1℃ |
| 10 |
Пустой расход энергии печи |
≤18% |
| 11 |
Метод контроля температуры |
SCR, регулятор температуры Shimaden Японии регулятора PID programmable с работой интерфейса связи 485 с экраном касания 10,1 дюймов.
Экран касания может записать данные за прошедший период, процессы магазина, приводы USB экспорта внезапные, скриншоты взятия, и другие функции, с излишек сигналом тревоги температуры.
|
| 12 |
подъем температуры поверхности печи |
<45℃ |
| 13 |
Нагревающий элемент |
0Cr25AL25 (прокладка) |
| 14 |
Лицевая плита тележки |
CrMnN, толщина 30mm |
| 15 |
Метод загрузки |
Загрузка руководства или грузоподъемника в печь |
| 16 |
Вентилятор с осевой обтекаемостью |
Горячая система циркуляции воздуха этого оборудования главным образом состоит из 1 установленного 2.2KW вод-охладила вентиляторы с осевой обтекаемостью. Жара испущенная нагревающим элементом равномерно дунута в эффективную рабочую зону обеспечивая циркуляцию вентилятором. Материал вентилятора и вала Cr25Ni20. Для обеспечения нормальной пользы подшипников, охлаждая метод водяное охлаждение. |
| 17 |
Метод отверстия двери печи |
Ручное бортовое отверстие, спиральное обжатие |
| 18 |
Прокладка печи |
высокотемпературная тугоплавкая структура волокна |
3. Структурное введение
Тип печь коробки JRX3-90-9 обслуживания жары главным образом состоится из корпуса печи, подкладки, двери печи
и система обжатия двери, нагревающий элемент и фиксированный прибор, и система контроля температуры.
3,1 корпуса печи, 1 набор
3,2 выравниваясь
дверь 3,3 печей и система обжатия
дно печи 3,4 нагрузк-подшипников
Дно печи термической обработки нагрузк-подшипника электрическое состоится из
тугоплавкое тело bricklaying и теплостойкая лицевая плита CrMnN.
тело bricklaying: Тележка построена с кирпичами тяжелого глинозема сочетания из высокого тугоплавкими,
светлые тугоплавкие кирпичи, и кирпичи консервации жары. Плотно сжатые части и площадь опоры веса
bricked особенно с тяжелым типом высокими алюминиевыми тугоплавкими кирпичами. Также открытый космос
выведенный для тугоплавкого выравниваясь расширения нагреванный.
Лицевая плита тележки сделана CrMnN с полной толщиной 30mm. Максимум
температура ℃ ≤ 950, могущие понадобиться в течение длительного времени без деформации и трескать.

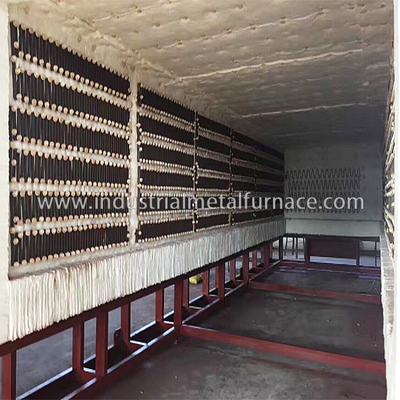

нагревающий элемент 3,5
нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr25AL5 установлены
в 2 бортовых стенах, задней стене, двери печи и дне тележки.
3,6 электрических системы управления, 1 набор
4. Объем поставки
| Нет. |
Деталь |
Q'ty |
Примечания |
| 1 |
Корпус печи |
1 набор |
Включая 1 набор вентилятора с осевой обтекаемостью водяного охлаждения |
| 2 |
Электрическая вынуждающая система |
1 набор |
1 набор для двери печи |
| 3 |
Нагревающий элемент |
1 набор |
Прокладка сопротивления |
| 4 |
Вентилятор с осевой обтекаемостью |
1 набор |
|
| 5 |
Система контроля температуры |
1 набор |
|
| 5,1 |
Шкаф контроля |
1 ПК |
|
| 5,2 |
Регулятор температуры |
1 ПК |
Shimaden, Япония, Programmable |
| 5,3 |
SCR |
3 ПК |
KS-500A |
| 5,4 |
Подводящий провод компенсации |
20m |
|
| 5,5 |
Термальные пары |
1 ПК |
Тип k |
| 6 |
Электрические детали |
1 набор |
SCR, переключатель воздуха, амперметр, вольтметр, реле жары, и переключатели |
| Примечание: Вышеуказанную конфигурацию печи для термической обработки металлов можно изменить на бренды соответствующего уровня без замечать клиента должного к компонентному наличию. |
