1.Введение продукта

Электрическая печь для хранения тепла типа бассейна в основном подходит для

для консервирования растворов цветных металлов и может использоваться для

централизованное теплосохранение литейных машин, центробежное литье,

гравитационное литье, прецизионное литье и другие процессы.

2. Состав оборудования

Этот продукт состоит из трех частей: корпуса печи, нагревательного элемента и

Верхняя часть электрической коробки управления

схема управления, а нижняя часть - схема питания; корпус печи

состоит в основном из камеры питания, камеры приема материала,

нагревательная и изоляционная камеры и т.д.

сталь и стальные плиты, а также различные легкие огнеупорные материалы

Сплавленный бассейн отлит в целом с не липким алюминиевым

литейный материал для обеспечения сплавного состава расплавленной жидкости.

Кремниевые углеродные топливные элементы и изоляционные материалы

устанавливаются на верхней части легкой печи, которые напрямую излучают

жидкая поверхность алюминиевого сплава в расплавленном бассейне, с высокой тепловой

эффективность и удобство обслуживания, очистки и перемещения.

3. Преимущества и характеристики типов печей

Нагревательный элемент использует несколько низкомощных кремниевых углеродных стержней или

провода сопротивления, имеющие большую площадь теплового излучения, быстрое нагревание

скорость, и уменьшить потерю окисления алюминиевой жидкости.

Система управления имеет высокую точность управления (в пределах ± 5°C) для

алюминиевая жидкая температура, и имеет такие функции, как автоматический PID

Контроль температуры, мониторинг температуры и автоматическое пропорциональное

регулирование выходной мощности.

С уникальной теплоизоляционной структурой, температура поверхности печи повышается

менее 25°C, что может эффективно уменьшить воздействие на окружающую среду.

температуры и обеспечить безопасность операторов.

Покрытие печи имеет высокую температуру, высокую прочность и не прилипает

алюминиевый огнеупорный материал от Allied Mineral Products (Tianjin) Co.,Ltd., с

срок службы более 5 лет (трехлетняя гарантия).

4Параметры оборудования

Примечание: статистический стандарт для 24-часового потребления энергии заключается в том, что температура

алюминиевой жидкости, добавляемой в печь хранения, ≥ рабочая температура.

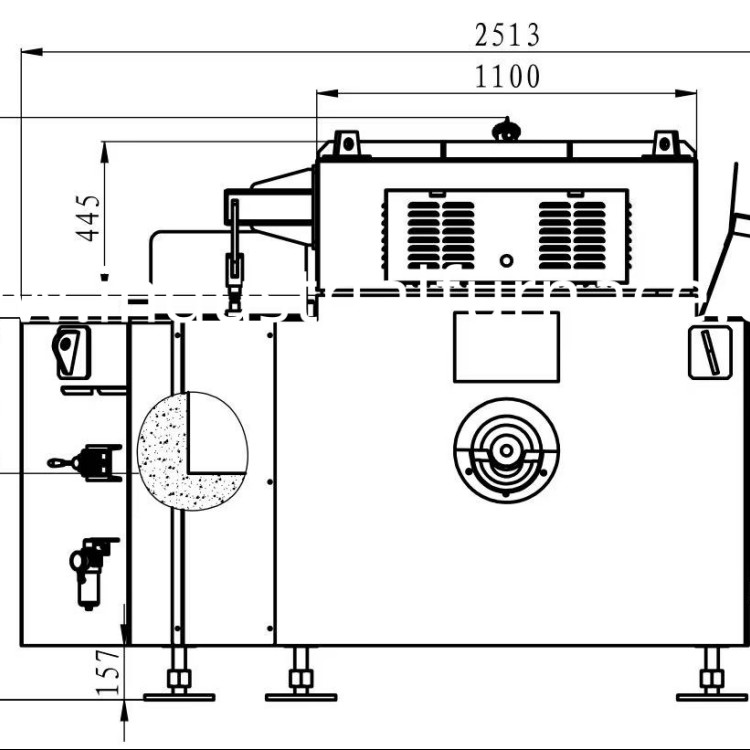

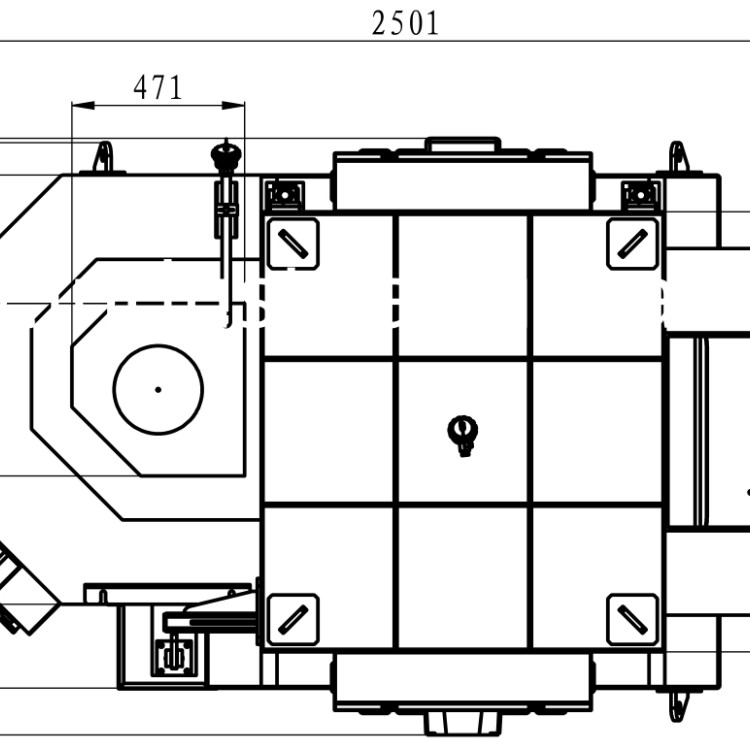

5Структура печи

5.1 Введение в прокладку печи

Печь изготавливается из высокопрочного, высокотемпературного, нелипкого алюминия

Не существует нерегулярных больших отливок.

трещины, что увеличивает срок службы; его легко ремонтировать и заменять на месте, уменьшая

время обслуживания.

Стены печи сделаны из высокотемпературно устойчивой кальциевой силикатной доски и супер

Теплоизоляция керамической волокнистой доски, и принимает этапную технологию инкрустации, чтобы обеспечить

Отличная герметичность и теплоизоляция.

модули из высокотемпературных изоляционных волокон, устойчивых к высоким температурам,

которые распределены и складываются для легкого обслуживания и замены.

5.2 Список материалов печи

6.Электрическая система

Основные компоненты

Нагреватель.

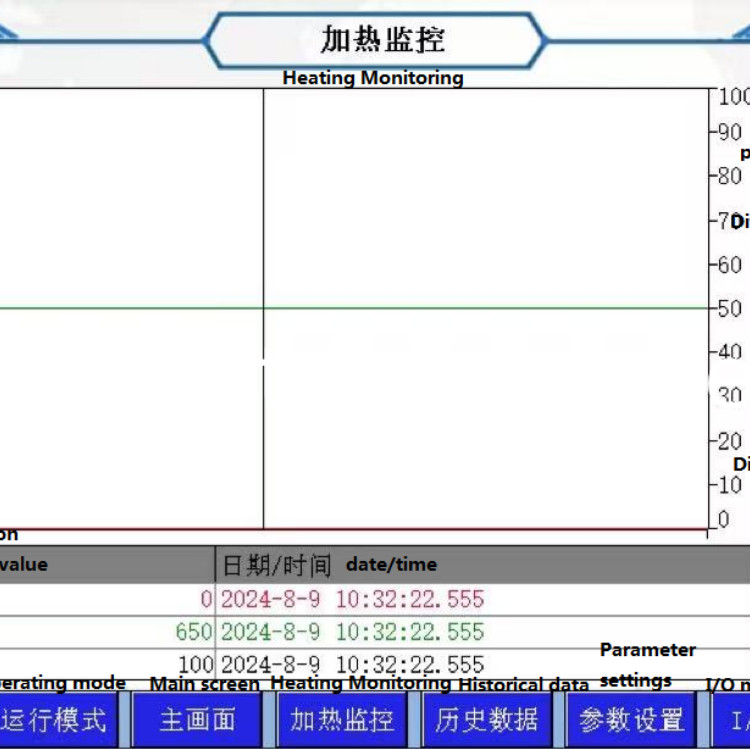

Система управления - ПЛК, сенсорный экран, регулятор питания, контакт, реле и т.д.

Элемент обнаружения температуры - термопары (каждый комплект содержит две термопары,

измерение температуры атмосферы печи и температуры алюминиевой жидкости соответственно).

Введение в электронный регулятор напряжения (PID Control)

Тиристор используется в качестве основного элемента управления, и изменение угла проводимости тиристора

Используется для управления выходной точкой и напряжением.

для управления углом проводности тиристора выбирается интегральная схема.

многочисленные функции защиты для обеспечения того, чтобы контроллер не повреждал внешние устройства

Функции: мягкий старт, защита от перенапряжения, перенапряжение.

Когда ток или температура нагрузки повышается и превышает рабочий диапазон

контроллера, контроллер может автоматически отключить выход импульса и остановить нагрузку

питание. Точность регулирования температуры: ±5 °C (при стандартных условиях работы).

Механизм защиты

Алюминиевая жидкость высокой/низкой температуры сигнализации, абсолютная температура атмосферы

Сигнализация завышенной температуры (рестартировка управления переключателя ключа по заказу), трехфазная сигнализация отклонения тока и т.д.

7Электрическая конфигурация
