Высокопроизводительная промышленная металлическая плавильная печь для карбонизации алюминиевых банок и удаления краски
1.Обзор схемы процесса
Процесс работы всего комплекса оборудования: сырье
ленточный конвейер ️ дробилка ️ ленточный конвейер ️ винтовый конвейер ️ горизонтальный
машины для карбонизации разгрузчик готовые изделия; весь комплект
оборудование оснащено 1 циклонным пылесосом, набором пыли Вентури
Ниже вкратце описывается весь процесс сборки и конденсации дымовых газов.
Процесс от кормления до сброса: в этом наборе процессов, во-первых,
Алюминиевые банки транспортируются к дробилке по ленточному конвейеру.
Раздавленный дробилкой, алюминиевые банки отправляются на карбонизацию
С помощью конвейера для угарения и удаления краски.
горючий газ, выделяемый во время процесса карбонизации, выводится наружу
машины карбонизации и зажжен, чтобы обеспечить непрерывное тепло для
В этот момент, алюминиевые банки после карбонизации
и очистка краски превращаются в алюминиевые листы.

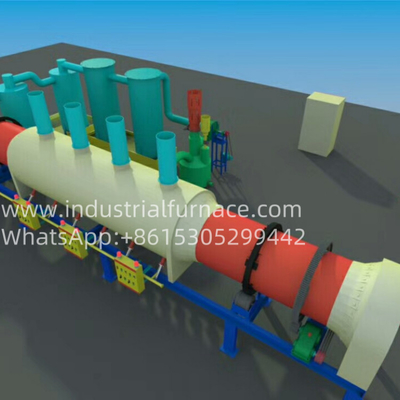

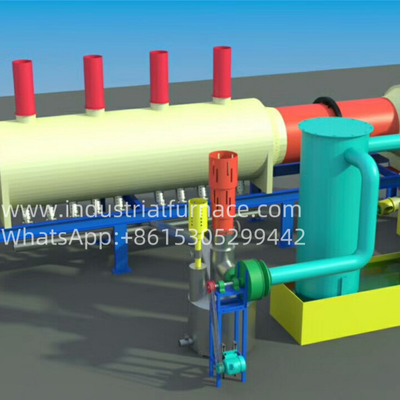

Обзор карбонизации: Основной корпус машины карбонизации
В процессе работы
С тех пор, как нагревательный материал попадает во внутренний цилиндр для обработки карбонизацией.
источник находится в высокотемпературной зоне в середине внешнего
цилиндр и напрямую нагревает внутренний цилиндр из 304S материала,
температура цилиндра достигнет около 700 градусов по Цельсию.
Прегрев, материалы медленно проходят через высокотемпературную зону
и подвергаются пиролизу и реакции карбонизации.
машина оснащена двигателем с переменной частотой регулирования скорости,
который может регулировать скорость вращения цилиндра в любое время для управления
Температура и время угарения материалов.
наша цель - сделать материалы подвергнуться высокотемпературной карбонизации
реакции, и мы не можем позволить чрезмерному кислороду участвовать в реакции.
Поэтому уплотнение особенно важно.
Тип уплотнения лабиринта плюс высокотемпературная керамическая волокна упаковки,
который может лучше адаптироваться к осевому смещению цилиндра и
окружность овальности, так что керамические волокна упаковки всегда может быть в
Контакт с цилиндром, что обеспечивает хороший эффект уплотнения.
расположен главным образом в контактной части между кормовым контейнером и внутренней
цилиндр, и контактная часть между контейнером для разгрузки и внешним и
Внутренние цилиндры.
Поскольку большое количество водяного пара будет создано
когда материалы углеродились во внутреннем цилиндре, этот водяной пар нуждается
Поэтому трубопровод для выхлопных газов должен быть
устанавливается в верхней части емкости питания, и выхлопный газ закачивается в пыль
оборудование для удаления пыли с помощью вентилятора с индуцированным дымовым потоком.
высокотемпературные выхлопные газы в нагревательной печи оборудования собираются
и охлаждается первичным оборудованием для удаления пыли (циклонный пылесос), и
затем вводит вторичное оборудование для удаления пыли (выбранные компоненты) для
Продолжается обработка пыли перед выбросом в воздух.
Готовые продукты транспортируются на конвейере с винтовым конвейером в нижней части
После того, как выгрузка будет завершена, вы можете перейти к следующему процессу охлаждения.
После охлаждения они упаковываются и формируются.
Углеводородная машина нагревает его до 300 градусов Цельсия.
Во время всего процесса охлаждения, когда они входят в холодильник, уплотнительная структура
аналогичный интегральной машины требуется для изоляции воздуха, чтобы предотвратить
"Материальное уплотнение" применяется при сбросе
Что касается проблемы с отрицательным давлением.
после охлаждения холодильника, в этом наборе процессов, считается, что он подключается
уплотнительный конец холодильника к внутреннему цилиндру интегрированной машины
После проблем с герметичностью и давлением холодильника
Компенсация решена, охлаждающая вода постоянно циркулирует и охлаждается.
под действием водяного насоса, постепенно охлаждая готовые продукты до
30 градусов по Цельсию, а затем они вытягиваются конвейером для ожидания.
Это оборудование в полной мере использует пиролиз биомассы и отработанное тепло дымовых отходов.
для сушки материалов; путем оптимизации и централизованного проектирования нескольких каналов, таких как
в качестве канала сбора отработавшего газа горячей высокой печи, сбор тепловой энергии
канал карбонизационного пиролиза и канал сбора дымовых газов, тепловая энергия
Улучшается использование, что обеспечивает защиту окружающей среды и энергосбережение.
2.Основные технические параметры станков для декотации банок
Нет, нет, нет. | Положение | Технические параметры |
1 | Цилиндр: Диаметр | 1800х10500 мм |
2 | Материал | 304 из нержавеющей стали |
3 | Оригинальное название: | C304 |
4 | Кормовая корзина | Q345 |
5 | Скважина для разгрузки | Q345 |
6 | Эффективная длина нагрева внешней камеры цилиндровой печи | 5600 мм |
7 | Способ нагрева | Прямое нагревание наружного цилиндра |
8 | Прямая температура в зоне высокой температуры | 400°C - 800°C |
9 | Источник энергии | Газификаторы для угля, нефти, природного газа или биомассы |
10 | Система сжигания с рециркуляцией дымовых газов | Использование дымовых газов, полученных во время карбонизации, для вторичного сжигания для обеспечения тепла для оборудования |
11 | Проектированный угол наклона установки барабана | 0° (положено горизонтально) |
12 | Скорость вращения барабана | Проектированная рабочая скорость вращения составляет 3 р/мин, с регулировкой скорости с переменной частотой, а диапазон регулирования скорости с переменной частотой составляет 1 10 р/мин. |
13 | Проектированная мощность передачи | 7.5кВт |
14 | Выпуск | 900 - 1000 кг/ч |
15 | Структура | Внешнее отопление, интегральная опорная структура |
16 | Контроль температуры | Автоматическое регулирование температуры: интеллектуальный прибор сравнивает измеренную температуру с установленной температурой и выводит электрический сигнал в горелку для управления высоким огнем, низким огнем,и остановить огонь для контроля температуры |
17 | Питание | Используйте конвейер с винтовым приводом |
18 | Выпуск | Аксиально разгрузка через контейнер разгрузки, и разгрузочный конвейер с винтом оборудован ниже контейнера разгрузки |
19 | Способ сброса выхлопных газов | Выхлопные трубы на корзине сбора сжигания отходов дымовых газов в печи сжигания После ввода в первичное устройство сбора пыли для охлаждения и сбора пылион поступает в вторичное оборудование для удаления пыли для обработки сбора пыли |
20 | Элемент измерения температуры | Нагревательная печь 3 бронированные термопары типа K; Газопровод 1 бронированная термопары типа E |
21 | Способ уплотнения |
(1) Устройство уплотнения между конвейером питательного винта кормового ящика и кормовым ящиком: снаружи кормового винта есть фланц,который плотно сжимается и запечатывается фланцем на кормовом баке.. (2) Устройство уплотнения между кормовым контейнером и внутренним цилиндром: лабиринт и керамическая волокна упаковки уплотнения. (3) Устройство уплотнения между контейнером для разгрузки и внешним и внутренним цилиндрами: лабиринт и герметика керамического волокна. |
3.Руководство по поставкам
Нет, нет, нет. | Положение | КВТ |
1 | Цилиндр | 1 комплект |
2 | Способ нагрева | 1 комплект |
3 | Система сжигания с рециркуляцией дымовых газов | 1 комплект |
4 | Структура | 1 комплект |
5 | Контроль температуры | 1 комплект |
6 | Питание | 1 комплект |
7 | Выпуск | 1 комплект |
8 | Элемент измерения температуры | 1 комплект |
9 | Способ уплотнения | 1 комплект |
