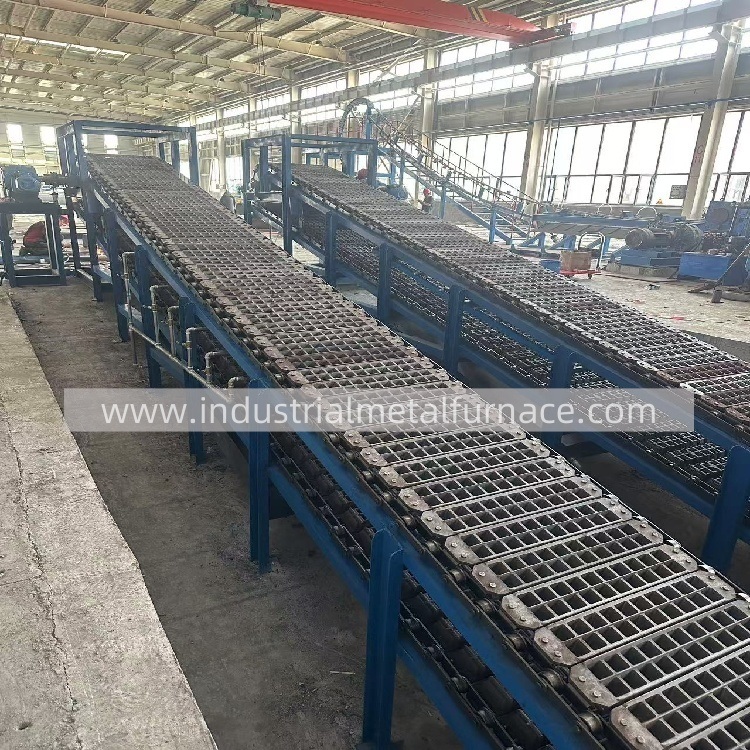

Полностью автоматическая машина для литья медных слитков весом 30 кг, длиной 8 м, высокая эффективность, 99% скорость извлечения

Полностью автоматическая машина для литья медных слитков Модель: WDL-ZDJ-8T

Машина WDL-ZDJ-8T Полностью автоматическая машина для литья медных слитков разработана для эффективного и надежного производства медных слитков. Эта современная машина идеально подходит для отраслей, требующих непрерывного и крупносерийного литья меди. Благодаря прочной конструкции и высокой степени автоматизации она обеспечивает энергоэффективные, точные и экономичные процессы литья, что делает ее отличной инвестицией для производителей меди.

1. Использование и характеристики

1.1 Использование оборудования

Эта полностью автоматическая машина для литья слитков предназначена для непрерывного производства медных слитков, способна работать 24 часа в сутки. Она оптимизирована для удовлетворения строгих требований литья меди, обеспечивая однородность качества продукции. Перед заливкой расплавленной меди в форму для слитков формы должны быть предварительно нагреты до температуры не менее 60°C для обеспечения плавного литья.

1.2 Технологический процесс

После того, как расплавленная медь попадает в распределитель машины, она равномерно и непрерывно распределяется по формам для слитков, обеспечивая минимальную разницу уровней жидкости. Это помогает уменьшить вихревые токи и добиться стабильного веса медных слитков. Автоматическая работа и синхронизация системы гарантируют стабильное и высококачественное производство слитков.

1.3 Особенности оборудования

• Режим линейной циркуляции: Литейная машина оснащена циклоидальным штифтовым редуктором и частотным регулированием скорости, что обеспечивает экономию энергии и стабильную работу при мощности всего 3,0 кВт.

• Автоматическое распределение жидкой меди: Распределитель обеспечивает равномерное распределение меди по формам, минимизируя разницу уровней жидкости.

• Высокая эффективность и автоматизация: Машина обладает высокой степенью автоматизации с минимальной трудоемкостью, обеспечивая эффективное, равномерное литье с простыми требованиями к техническому обслуживанию.

• Энерго- и экологичность: Благодаря низким эксплуатационным расходам и минимальному воздействию на окружающую среду машина работает с минимальными выбросами пара и отходов.

2. Состав оборудования (объем поставки)

Машина WDL-ZDJ-8T для литья медных слитков включает в себя следующие основные компоненты:

• Формы для литья из чугуна: Изготовлены из чугуна с шаровидным графитом QT450, предназначены для обеспечения долговечности форм.

• Система заднего натяжения: Включает в себя устройство ручной затяжки для компенсации теплового расширения в цепи.

• Распределитель жидкой меди: Этот распределитель обеспечивает плавное и равномерное распределение расплавленной меди по формам для слитков, оснащен восемью выходами для меди для равномерного заполнения.

• Система водяного охлаждения распылением: Непрямое охлаждение форм для слитков осуществляется с помощью системы распыления для поддержания равномерного охлаждения.

• Система электрического управления: Система оснащена компонентами от ведущих брендов, таких как Omron, Schneider, Mitsubishi и Siemens для высокой надежности и управления.

• Корпус литейной машины для слитков: Включает в себя раму, трансмиссию, механическое извлечение из формы и системы охлаждения. Обеспечивает плавное движение цепи со стабильностью и структурной целостностью во время литья.

Основные технические параметры:

3. Обзор основных компонентов

3.1 Трансмиссионная часть

• Двигатель и редуктор: Оснащен частотно-управляемым двигателем мощностью 3,0 кВт, трансмиссионная система обеспечивает стабильную работу.

• Цепь и звездочки: Цепь из марганцевой стали обеспечивает долговечность, а звездочки помогают добиться плавной и эффективной работы. Цепь имеет шаг 200 мм и толщину пластины 8 мм.

• Механизм извлечения из формы: Механический механизм извлечения из формы использует ударный механизм для обеспечения автоматического и эффективного извлечения медных слитков из формы.

3.2 Рама и конструктивное исполнение

Рама изготовлена из прямоугольных труб 100×50×4,0 мм для обеспечения структурной целостности. Добавлены усиления для предотвращения деформации во время работы, обеспечивая стабильность и долговечность машины.

4. Условия эксплуатации и требования к коммунальным услугам

4.1 Требования к воде и электричеству

• Напряжение: 380 В/220 В, 3-фазное, 50 Гц (допускается колебание +10%)

• Охлаждающая вода: Требуется 3 м³/ч при давлении в диапазоне 0,20-0,30 МПа.

• Температура охлаждающей воды: Должна оставаться при нормальной температуре (требуется внешний циркуляционный бассейн охлаждения).

• Потребляемая мощность: Прибл. 4 кВт подключенной нагрузки (включая двигатель дренажного насоса).

5. Послепродажное обслуживание

WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. предлагает гарантию 1 год с даты поставки. Если неисправности возникли из-за производственных дефектов, мы несем ответственность за ремонт или замену деталей. Гарантия не распространяется на быстроизнашивающиеся детали и высокотемпературные детали, а ремонт из-за неправильной эксплуатации будет предоставлен за плату.

Заключение:
WDL-ZDJ-8T Полностью автоматическая машина для литья медных слитков от WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. разработана для высокой эффективности, точности и долговечности. Благодаря функциям энергосбережения, автоматизированной работе и минимальному воздействию на окружающую среду, она предоставляет производителям меди надежное и экономичное решение для непрерывного литья меди.
