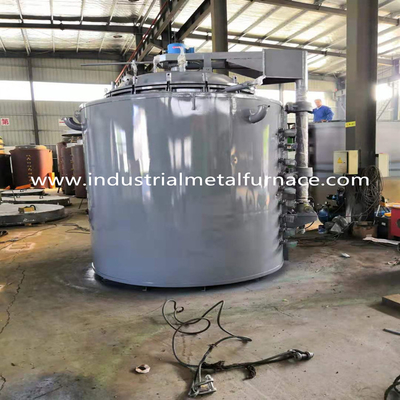

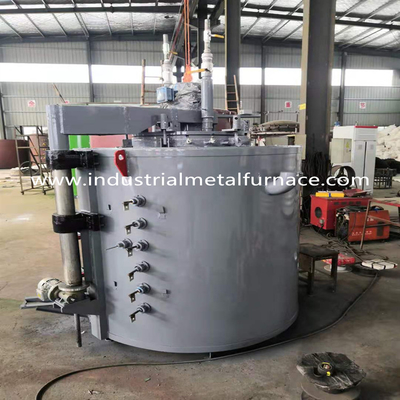

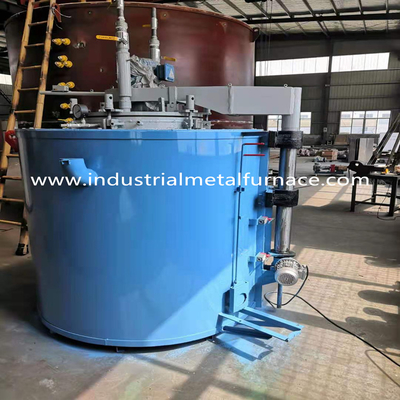

Тип оксидация 150KW 50HZ ямы нитрирования печи термической обработки

Сделайте ямки тип печь оксидации нитрирования, печь термической обработки

1.Application

Эта серия энергосберегающего типа нитрирования ямы газа и печи oxidization периодическое

тип электрическая печь деятельности, который использован для нитрирования газа, нитрирования и oixidation,

и carbonitriding стали углерода, легированная сталь, литое железо, порошковая металлургия

продукты и другие материалы.

стандарты 2.Execution

Печь сделана согласно следующим национальным стандартам:

2,1 основные технические требования для промышленного электротермического оборудования

(GB 10067.1-88)

2,2 основные технические условия печи сопротивления (GB 10067.4-88)

2,3 метод измерения эффективного нагревая слоя термической обработки

Печь (GB9452-88)

2,4 безопасность электротермического генерала части 1 оборудования

Требования (GB5959.4-92)

2,5 безопасность электротермической части 4 оборудования: Генерал

Требования для печей сопротивления (GB5959.4-92)

параметры 3.Technical

условие 4.Using

4,1 для крытой пользы;

4,2 никакие проводные пыль, взрывчатый газ и коррозионный газ которая могут серьезно повредить

металл и изоляция.

4,3 никакая очевидная вибрация.

4,4 температура окружающей среды: 0℃~35℃;

4,5 относительная влажность ≤95% (25℃);

высота 4,6<2000m>

4,7 температура ≤30℃ охлажденной воды входа

4,8 обжатый воздух: MPa 4~0.6 давления 0.;

структура 5.Furnace

Структура электрической печи главным образом состоится из корпуса печи, нагревающего элемента, вентилятора

механизм циркуляции, печь нержавеющей стали, система контроля температуры, потенциал азота

система управления, etc. открытие и заключительный режим колпака печи электрический автоматический подниматься,

и автоматическое предохранение от блокировки через переключатель перемещения.

5,1 раковина печи: Раковина главным образом сделана раздела 12#-14# стального и высококачественных 4mm толстых

стальная пластина сваренная в твердую рамку. Структура целого стальная имеет преимущества красивого

возникновение, высокая ригидность и прочность. Возникновение корпуса печи прямо и красиво

без морщинок или невыдержанности. Экстерьер корпуса печи будет покрашен с 2 пальто

праймер и 2 пальто заканчивая краски согласно уместным стандартам. Таблица расцветки будет выбрана

согласно общему индустриальному стандарту или фабрике партии a стандарту, и ключевых частей будет

покрашенный с высокотемпературной устойчивой краской.

5,2 прокладка печи: Подкладка составная структура. Основной корпус сделан из высококачественного алюминия

волокно силиката тугоплавкое сложило блоки бренда Luyang, отладок Shandong.Standard и научного и

разумные способы установки использованы. Блоки волокна пре-обжаты снова перед установкой,

и зафиксированный на раковине с особенными анкерами нержавеющей стали. Полная толщина установки печи

подкладка 350mm. Структура имеет низкую термальную проводимость, низкотермичную растворимость, превосходную химическую стойкость,

термическая стабильность, термальная сопротивляемость при колебательном движении, превосходная прочность на растяжение и коррозионная устойчивость. Самая высокая

сопротивление температуры волокна кремнекислого алюминия ℃ 1260, и материал приспособления нержавеющая сталь

круглая сталь. После того как выравниваясь тело сделано, тепловая эффективность печи увеличена.

5,3 нагревающие элементы:

Оно сделано высокотемпературного устойчивого сплава 0Cr21AL6Nb. Прокладки сопротивления зафиксированы с

особенные керамические винты, которые удобны для установки, обслуживания и замены.

Оно никогда будет формировать термальное короткое замыкание с раковиной печи и не будет причинять местный перегревать

раковина печи. Во время установки, керамические набивки использованы к sperate стена волокна и

прокладки сопротивления для обеспечения что поверхность волокна непосредственный контакт с прокладками сопротивления,

увеличить тепловое действие прокладок сопротивления. Керамические винты и набивки

сделайте материала корунда и высокой температуры sinteredat обеспечить что они имеют

достаточные прочность и срок службы. Оборудование разделено в 3 зоны топления, и

расположение нагревающих элементов соответствует установке нагревая зон.

Установка элементов электрообогревателя: С предварительной вися структурой, радиация

усилена эффективность высока, теплообмен в печи, тепловая эффективность

печи улучшает, и увеличен срок службы элемента электрообогревателя.

Нагревающий элемент обработан в структуру волны особенными прессформами и установлен вокруг

печь. Когда керамические ногти винта использованы для установки прокладок сопротивления, керамическое

набивки использованы для того чтобы отделить пояс сопротивления от подкладки волокна. Керамические ногти винта

пропуск через керамические набивки от гребня волны сопротивления обнажает и вращает

по часовой стрелке привинтить в подкладку волокна. Потому что керамические ногти имеют трапецоидальную нервюру и

имеет сильное прилипание с волокном, прокладки сопротивления твердо исправлены и легки для установки.

5,4 танк печи нитрирования

Нержавеющая сталь закутывают танк в печи, и танк печи сделан нержавеющего

стальная пластина и нержавеющая сталь 310S. Изолировать защитную атмосферу в печи

от внешнего воздуха и держать герметизируя государство, верхняя часть печи также оборудована

с вод-охлаженным герметизируя прибором, который использует высокотемпературное кольцо запечатывания кремния.

Когда колпак печи закрыт, он обжат прибором колпака печи отжимая,

и герметизируя влияние достигано водяным охлаждением.

5,5 воздуховод

Для того чтобы сделать горячий воздух дунутый конвекцией формы вентилятора в печи, печь

оборудованный с воздуховодом. Воздуховод сварен плитой нержавеющей стали 4mm (310S).

Воздуховод помещен в закутывает танк. Горячий воздух дунутый вентилятором дунут вокруг

печь через дефлектор ветра и входит во дно печи. После проходить

через воздуховод от дна печи, воздух введен от дна к

центр печи и повторно использованный к верхней части печи. Воздух в muffel

танк достигает конвекцию циркуляции и температура печи более равномерна.

5,6 обеспечивая циркуляцию вентилятор

Сделать температуру в печи равномерный, большая подача 3kW

вод-охлаженный горячий вентилятор анти--корозии циркуляции воздуха установлен на колпак печи,

что использовано для того чтобы пошевелить воздух в печи во время нагревая процесса для того чтобы сформировать восходящий поток теплого воздуха

цикл в печи. Система состоит из мотора анти--корозии, прибора водяного охлаждения,

вал и турбинка лопатки вентилятора. Когда в пользе, оператору только нужно нажать на контроль

кнопка, и электропитание вентилятора соединены с колпаком печи. Когда печь

подъемы крышки, электропитание вентилятора отрезаны, и вентилятор останавливает работать.

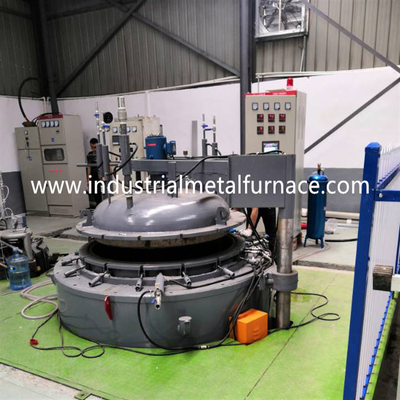

5,7 механизм колпака печи и крышки поднимаясь

Оно состоится из тела крышки, коробки изоляции жары, сильного вентилятора конвекции,

выхлопная труба и труба воздуховода. Внешняя плита крышки стальная пластина A3

с толщиной 30mm.

Подниматься колпака печи завершен электрическим поднимаясь механизмом, который

обеспечивает прибором мотора силы.

Когда колпаку печи нужно быть поднятым, как раз начать подъемное устройство, печь

крышка поднимет медленно. Если колпаку печи нужно быть пониженным, то как раз раскрыть понижать

кнопка, колпак печи упадет медленно. 2 переключателя предела на поднимаясь вале.

Когда поднимаясь вал поднимает, переключатель нижний предел автоматически режет электропитание

обеспечивая циркуляцию вентилятора и нагревающего элемента в печи для избежания опасности неправильного

деятельность. Когда колпак печи поднимает к определенному положению, переключатель верхнего предела

автоматически режет электропитание.

5,8 умная система контроля температуры

Для того чтобы сделать температуру в печи достигните требование единообразия,

печь разделена в 3 зоны для контроля температуры. Аппаратура основного управляющего воздействия

контроля температуры печи система принимает умное японца предварительное

регулятор температуры не-превышения экспертный, который оборудован с силой Shimadian

пуск для того чтобы контролировать температуру печи. Измеренное значение и показанное значение

независимый и 4-число, и значение контроля температуры заранее поставлены потребителем.

В настоящее время, предварительный высокомощный тиристор выбран как привод, и печь

температура автоматического управления режим умным регулятором температуры цифрового дисплея.

Система выдвигала умный алгоритм управления PID и идеальный само-настраивать

и само-приспособительные функции. Умный регулятор температуры показан двойником

трубка LCD 4-числа цифровая, и значение SV и PV показаны в то же время. 8

типы установок ряда могут быть входным сигналом свободно. Электропитание широкого диапазона AC100-240V

принимает, настолько там никакая потребность потревожиться о зыбкости напряжения тока электропитания.

Система смогите автоматически или вручную отрегулировать силу каждой зоны, которая может

лучший контроль единообразие температуры печи. После вручную регулировать силу,

система автоматического управления режим температура согласно вручную

отрегулированная сила, которая удобна для деятельности и точна для контроля температуры.

A) Система регулятора мощности:

Система контроля и исполнения принимает высокомощный блок комбинации тиристора,

алюминиевый сплавьте тепловыделение и набор системы воздушного охлаждения, и оборудует

с автоматическим автоматом защити цепи и быстрым взрывателем для вторичной защиты.

Каждая зона системы имеет большой настоящий контактор как температура печи

блок защиты. Как только тиристор сломленн вниз настоящее должным для того чтобы ошибиться,

настоящий не смогите быть проконтролировано если не установлен большой настоящий контактор защиты.

Даже если прибор сигнала тревоги установлен, источник питания основного управляющего воздействия нельзя отрезать.

Если оператор выходит, то температура в печи будет из контроля. После установки

большой настоящий контактор защиты, как только тиристор сломленный спуск течением,

печь достигает верхний предел над значением сигнала тревоги температуры, контактор может отрезать

с поставки главной власти в то же время сигнала тревоги, который может надежно обеспечить

нормальное функционирование печи и избежать потери печи позже из контроля.

Индикация условий труда в каждой зоне электрической печи:

Каждые участок и зона имеют индикаторную лампу для указания работает ли она или нет. Когда

печь нагрета вверх, индикаторная лампа блеснет с размером течения, и штатом

смогите интуитивно увидеть условия труда каждого участка в каждой зоне печи.

Каждые зона и участок системы контроля температуры печи оборудованы с

амперметр для показа течения работы в реальном времени нагревающего элемента.

Прибор сигнала тревоги:

Каждая зона поддерживая системы управления оборудована с функцией

overtemperature звук и светлый сигнал тревоги. Покуда любая зона в печи

достигает набор значения сигнала тревоги верхнего предела температурой, сигналом тревоги системы

передаст сигнал тревоги, и индикатор сигнала тревоги соответствие к этой области будет также

вспышка. В то же время, поставка главной власти подогревателя отрезана

большой настоящий контактор, и оператор могут сразу узнать согласовывать причины

к индикации сигнала тревоги, обеспечить безопасную работу печи.

Функция предохранения от блокировки:

Каждая механическая часть передачи электрической печи принимает управление блокировки,

то есть, сила нагревающего элемента автоматически отрезана после того как колпак печи

немножко раскрытый, и колпак печи автоматически остановлен когда он поднят к

обозначенное положение. Мощность обогревателя автоматически восстановлена когда печь

крышка закрыта, эффективного для предотвращения misoperation и отказа.

Шкаф основного управляющего воздействия:

Тело шкафа основного управляющего воздействия печи принимает национальный стандарт GGD,

и свой общий размер 2100 *800*600mm, и вентиляция и тепловыделение

влияние хорошо. Тело шкафа покрыто с серым цветом industrai. Вентилятор с осевой обтекаемостью установлен

на задней двери каждого шкафа контроля, которая может эффектно уменьшить температуру

в шкафе контроля после конвекции с охлаждающим вентилятором SCR.

Электрические детали отечественные известные бренды.

5,9 быстрое охлаждая оборудование

Для того чтобы соотвествовать охлаждая клиентов, установлена охлаждая воздуходувка

на дне электрической печи. Верхняя часть печи обеспечена с a

охлаждая порт, который закрыт когда электрическая печь работает. Охлаждая, открытый

охлаждая порт и начинает охлаждающий вентилятор, который делает воздушные потоки в печи и

принесите вне жару, для того чтобы достигнуть цели быстрый охлаждать

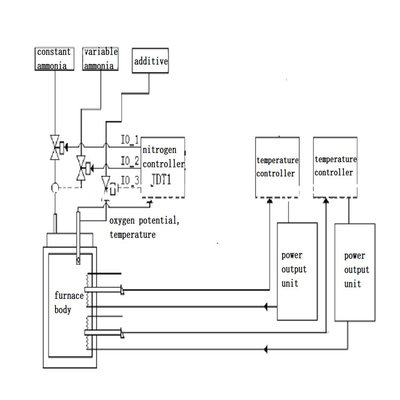

5,10 система управления производственным процессом азота

5.10.1 особенности

A) Модель: тип потенциал азота печи/температура ямы (тариф декомпозиции амиака)

система управления.

B) процесс: его можно использовать для нитрирования, мягкого нитрирования и режима автоматического управления азота

потенциальный (тариф декомпозиции амиака) и температура процесса.

C) Соответствующая атмосфера: чистый амиак, амиак и метанол/этанол, СО2, etc.

D) Режим контроля: 2 режима контроля декомпозиции амиака:

E) Под автоматическим режимом, анализатор водопода термальной проводимости использован как

датчик, и регулятор programmable азота потенциальный использованы для того чтобы контролировать амиак

тариф декомпозиции в печи путем регулировать подачу амиака через клапан соленоида.

F) Под ручным режимом, постоянн аммиачный газ и отрегулированный аммиачный газ

проконтролированный со стабилизированной подачей.

G) Обрабатывайте программирование: регулирующий прибор азота и аппаратура контроля температуры

осуществить одновременный контроль потенциала температуры и азота. Каждый процесс

процедуру можно разделить в 10 разделов, и 100 наборов процедур можно хранить.

Программы могут быть доработаны потребителями так, что их можно вызвать позже.

H) Другие функции системы: система имеет функции отростчатого времени

завершение и сигнал тревоги заскока потенциала амиака.

5.10.2 контроль температуры печи

Принимая во внимание надежность, точность контроля и простая деятельность системы,

регулятор температуры импортированный от Японии использован как более низкая аппаратура,

и умная аппаратура использована для контроля, который может само-настройка и само-приспособиться

контролируйте каждую зону, так, что точность контроля каждой зоны сможет достигнуть самое лучшее значение,

и точность контроля температуры может достигнуть ℃ ± 1.

5.10.3 управление PLC

Система PLC высчитывает и анализирует температуру и декомпозицию амиака

расклассифицируйте, и отправьте плановой объем потенциала температуры и азота к низкой

система для всестороннего и унифицированного управления. Согласно фактической деятельности

условия собранные более низкой системой, система также показывают температуру,

тариф декомпозиции амиака, потенциал азота и время в фактическом процессе нитрирования.

Согласно общей математической модели установленной нашей компанией, система

автоматического управления режим весь процесс нитрирования (температура, потенциал азота, время, etc.).

В фактической деятельности, работникам только нужен к входному сигналу соответствуя отростчатый номер

согласно материалу и техническим требованиям workpiece быть

обработал в каждой зоне, и отожмите кнопку начала, и весь процесс

автоматического управления режим компьютером.

• После того как деятельность процесса, система будет звенеть колокол для того чтобы пробудить
• оператор для того чтобы привестись в действие быструю поставку охлаждать и азота. Быстрое
• поставка охлаждать и азота проконтролирована кнопками.
• аппаратура обеспечена с предохранением от выключения, продолжаемой деятельностью
• после восстановления силы, и сигнала тревоги когда печь будет discharged,
• тариф декомпозиции амиака превышает предел и температура превышает предел.

C) управление производственным процессом имеет переключая функцию раздела шага и скипа.

5.10.4 технический индекс:

Точность контроля потенциала амиака: ± 3,0% + H2;

Ряд контроля тарифа декомпозиции амиака: 0% | 100%;

Точность контроля температуры печи: ℃ ± 1;

5,11 генератор пара

5.11.1 технические параметры

Расклассифицированная сила: 9KW,

Расклассифицированная емкость испарения: 25KG/H;

Расклассифицированная температура пара: 171℃;

Напряжение тока деятельности: 380V;

Том воды: 28L;

Вес: 75KG;

Общий размер: 77*51*92cm;

Электропитание: 3 участок, 380V, 50Hz;

Основной диаметр пара (DN): 15;

Диаметр предохранительного клапана (DN): 15;

Диаметр входа (DN): 15;

5.11.2 дизайн и структура генератора пара

A) Соответствуйте китайскому стандарту генератора пара

B) Сигнал тревоги выключения уровня отлива

C) Над настоящим сигналом тревоги стопа

5.11.3 основные электроприборы и система управления генератора пара:

A) Главный электронагреватель будет продуктом совместного предприятия.

B) Компоненты главного электрического шкафа контроля известные бренды в Китае

C) Давление ограничивая автоматический механизм управления

D) Автоматический прибор разрядки клапана сброса

E) Выключение и открытая функция предохранения от участка

5.11.4 главные компоненты генератора пара

водяная помпа 5.11.5Feed

B) Жидкостный ровный индикатор

C) Предохранительный клапан

D) Регулятор давления

E) клапан дренажа

F) Жидкостное ровное реле

H) Жидкостный ровный датчик

5,12 сушильщик амиака

Печь оборудована с сушильщиком амиака для того чтобы высушить амиак

перед питаться в печь внутрь.

ненужный газосжигательный прибор 5,13

Печь оборудована с ненужным газосжигательным прибором. Она может нагреть вверх

ненужный газ и сгореть его. Никакое загрязнение к окружающей среде.

вакуумный насос 5,13

Печь оборудована с вакуумным насосом (2X-70) для того чтобы высосать воздух вне.

Оно может уменьшить потребление амиака.

объем 6.Supply

7. Компоненты системы управления

Примечания: Бренды компонентов можно изменить на соответствующие одни без замечать клиента

должный к inavailability течения одни.

8. Основное механическое начало частей

9. Технические документы обеспечили
