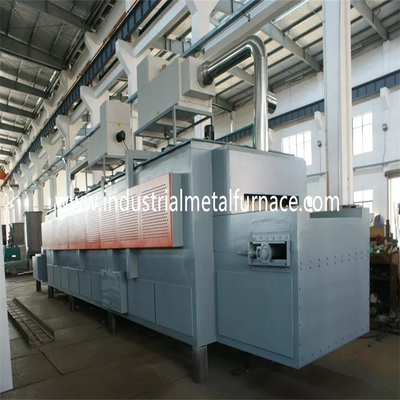

газ шестка тележки печи термической обработки 1.5×1x1m увольнял сильный анти- удар 150KW

1. Применение

Газ увольнял печь шестка тележки главным образом использован для термической обработки

частей металла.

введение 2.Structural

корпус печи 2,1

Сделана структура тела изготовителя печи шестка тележки стальная

от стали и стальных пластин 8# u. Бортовой штендер и задние штендеры

сделал из секционной стали, и усильте с секционными стальными bracings.

Внешняя стена печи покрашена с 2 слоями праймеров, и 2

слои покрывая краски. Ключевая часть печи покрашена с жаростойкой краской.

2,2 выравниваясь

Выравниваясь материал 1100℃ 1400 тип компактированное волокно циркония тугоплавкое

блок. Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости,

сильная емкость анти--удара, и анти--размывание. Обжатие волокна кремнекислого алюминия

блок с толщиной 350mm конструирован как высокотемпературный тугоплавкий слой.

тележка 2,3

Печь автомобиля нижняя состоится из материала консервации жары, рамы тележки

и двигая механизм. Тугоплавкий слой разделен в 3 подслоя, т.е.,

1-ый верхний слой кирпича высоко-глинозема, и 2-ой и 3-ий слой с обоими светлыми кирпичами глины.

Рамки тележки сделаны из U-стали 12# и Я-стали 12#. Края

тележка сделана из Я-стали 20mm. Оборудуют поставщика печи автомобиля нижний

с 4pieces колес. Каждый диаметр колеса 240mm.

Материал консервации жары разделен в 3 слоя, верхний слой быть

кирпичи высоко-глинозема, и 2-ой и 3-ий слой быть и светлыми кирпичами глины.

Печь шестка тележки газа управляется механизмом шестерни редуктора мотора управляя.

Двигая скорость тележки 6-8m/min.

2,4 герметизируя система

Запечатывание между дверью и телом печи и вагонеткой более критическое.

дверь 2,5 печей

Печь шестка тележки для гасить дверь состоится из подкладки все-волокна и

раковина стальной структуры. Дверь построена с блоками волокна силиката алюминиевыми обжатыми

такие же как это для корпуса печи. Раковина сваривая структура от секционного

сталь и стальные пластины. Закаляя дверь печи автомобиля нижняя имеет особенность

простое, практически, надежное и удобное обслуживание. Дверь печи

зафиксированный на тележке.

горя система 2,6

Горящая система состоится из горелок Krom высокоскоростных, пропорциональный

система регулирования процесса горения, клапан для впуска горючей смеси, клапан соленоида, распределительный ящик горелки, etc.

Горелка имеет функции автоматических зажигания, обнаружения пламени, и пламени вне

сигнал тревоги. Регулятор горелки получает сигнал управления регулятора температуры

и контроли большое/небольшое состояние огня горелки основанной на тепловой нагрузке

требование так, что регулировка температуры будет осуществлена.

A) Горелка имеет функцию регулировки и тариф регулировки 1:10 и воздух

эффективно 1-5. Горелка смогла встретить единообразие температуры жары

процесс обработки и эффектно будет контролировать коэффициент воздушно-газа так, что топливо

потребление уменьшено.

B) Когда печь будет работать, горящая система смогла автоматически отрезать

электрический клапан для впуска горючей смеси и общий предохранительный клапан в случае обнаруженного отказа источника питания

аварийной системой. Когда электропитание возобновлено, работнику нужно раскрыть

подтвержен предохранительный клапан и перезагрузить программу зажигания после продувать функцию.

Горелка набор с пропорциональным блоком управления который включает альтернативное горение

больших и небольших огня, огня сигнала тревоги вне, и re-зажигания. Распределительный ящик горелки имеет

и ручные и осуществляемые само режимы доступные. Работник смог работать перед

печь или в шкафе контроля.

C) Труба прежде чем горелка будет оборудована с клапаном соленоида, и ручной газ

клапан регулировки. Система клапана смогла осуществить коэффициент идеального газа/подачи воздуха так

что избыток воздуха эффективный ниже чем 1,1.

2,6.1пневматическая система

Система трубопровода для воздуха состоится из вентилятора высокого давления центробежного, автоматический

регулированные клапан, манометр и трубы. Том воздуха соответствовать газу

том, и тариф воздуха сверхнормальный ниже чем 1,20.

2,6.2система газообеспечения

Общая труба поставки газа оборудована с прибором регулировки давления

(оборудованный с фильтром), переключатель низкого давления и манометр. Для

ради безопасности там один быстрый клапан выключения на общей трубе газа.

2,6.3системаразрядки

Печь шестка тележки для термической обработки принимает сразу метод разрядки перегара.

Перегар сразу провентилирован вне через трубу газохода к атмосфере. Перегар

проводит теплообмен с теплообменом перед излучением к атмосфере.

2,6.4системы управлениядавленияпечи

Давление на таблице работы в печи сдержано на (PA +15), которая очень

полезный к единообразию температуры и тепловой эффективности печи.

Когда давление в печи слишком высоко, горячий воздух в печи избегает

от рта печи и других незапечатанных мест, приводить в потере тепла причинил

избежанием газообразного отхода; потому что высокотемпературный газообразный отход в печи

избежания ко вне печи, оно повлияет на дверь, бортовое уплотнение и горелку

печи сразу, которая связана с общим сроком службы печи; когда

давление в печи слишком низко, большое количество холодного воздуха вне печи

поглотит в печь, также. Потеря тепла газообразного отхода -печи

увеличенный. Низкое давление печи причиняет диффузию снаружи холодного воздуха

печь в печь, и вторичное сгорание сформированные должные к входу

кислород-содержа холодного воздуха, который имеет отрицательные влияния на единообразии печи

температура, оксидация workpiece и тепловая эффективность печи. Поэтому,

эффективные технические измерения необходимо принять для того чтобы контролировать давление печи с полным

режим автоматического управления. Наш метод контролировать давление печи эффектно путем использование

давление системы состоя из принимая прибор, передатчик давления, умный

аппаратура и так далее. Давление печи проконтролировано в оптимальном государстве

(поверхность вагонетки в немножко положительном давлении). В это время, вытыхание

газ в государстве динамического равновесия, которое не может только обеспечить что печь

газ не переполняет, а также обеспечивает что холодный воздух вне печи нет

высосанный в печь, для сохранения энергии и для того чтобы увеличить эффективность

печь.

2,6.5теплообменисистемыгазохода

Газоход набор на задней части печи, и он унесен с теплообменным аппаратом

(согласно национальному стандарту GB3486-83). Газоход водит ко вне

здание фабрики. Холодный воздух обменян с теплообменным аппаратом для того чтобы подогреть

сгорани-поддерживая воздух перед входом горелки, для того чтобы улучшить эффективность жары

печи.

Теплообменные аппараты и выхлопные трубы газообразного отхода изолированы внутренней изоляцией

(используя castables волокна) обеспечить срок службы теплообменных аппаратов и газоходов.

2,6.6 обнаружение неисправностей и аварийная система

Печь имеет полные обнаружение неисправностей, сигнал тревоги, диагноз, и предохранение от безопасности

система. На шкафе контроля лампа аварийной сигнализации.

система управления 2,7

система управления имеет следующие части:Ⅰ . Горя система управления; Ⅱ. Электропитание

система управления;Ⅲ система .temperature control.

Измерения принятые для горя системы управления:

Тип термальная пара k получает сигнал mV и отправляет его к регулятору PID температуры

(Бренд SHIMADEN). Регулятор температуры высчитывает сигнал и выводит наружу 4-20mADC

сигнал управления к электрическому приводу. Привод более самый дальний отправляет сигнал в горелку

регулятор после вычисления.

Регулятор горелки главным образом ответственен за зажигание и обнаружение пламени. Когда терминал

получает сигнал зажигания, регулятор горелки уносит симуляцию и собственную личность пламени

испытывая этап. Если во время этого этапа симуляции и само-теста горелка не смогла обнаружить пламя

сигнал. Регулятор горелки раскрыл бы клапан соленоида газа и преобразовал бы напряжение тока

220VAC к 5KV для зажигания (времени зажигания о 3S). Если горелка обнаруживает сигнал пламени

в безопасном периоде времени (о 8S), желтый свет индикации горелки был бы дальше

(зажигание успешное). Если горелка не смогла обнаружить сигнал пламени, то красный свет был бы дальше

(терпеть неудачу зажигание). Регулятор горелки запирается и клапан соленоида газа отрезан.

B) система управления электропитания: Управления системы управления электропитания главно

ВКЛЮЧЕНО-ВЫКЛЮЧЕНО вентилятора, и ВНУТРИ из тележки.

C) контроль температуры и рекордная система

Система имеет функции установки температуры, контроля и цифрового дисплея. И также

слышный и визуальный сигнал тревоги на ситуациях сверх-температуры.

Расположение зоны контроля температуры

: система контроля температуры

Печь оборудована с 1 термальной парой и умным регулятором температуры.

Печь проконтролирована 1 зоной.

B: контроль температуры аппаратуры

Регулятор температуры позволяет установке времени разогрева, времени пребывания, и времени остывания.

Оно имеет функцию само-настраивать и само-регулировки, и показывает SV и PV.

3. основные технические параметры

4. Проектно-конструкторские стандарты печи сослались на

4,1" технические принципы управления для рациональной пользы жары в предприятиях» обусловленных внутри

GB/T3486-93 должно рационально быть оптимизировано и уменьшенные тепловые потери.

4,2 стандарт GB50211-2004 для конструкции и принятия промышленной печи

Инженерство Masonry.

4,3 GBJ87-85 «стандарты шума для всех видов положений в фабриках».

4,4 разрядка загрязнения окружающей среды достигает стандарт GB3095-1996.

4,5 температура эффективной нагревая зоны печи измерена GB/T9452-2003,

и единообразие is±10℃ температуры.

4,6 уровень энергопотребления до обусловленного уровня ZBJG1004-87 особенной печи

в стандарте классификации энергопотребления печи термической обработки.

4,7 инструмент основные материальные стандарты корпуса печи: высокотемпературная сталь (GB/T8492-87),

плита высокотемпературной стали (GB4238-92), кирпич глины тугоплавкий (YB/T5106-1993), аморфический

огнеупорный материал (GB4513-84), огнеупорный материал глины и castable высокого глинозема тугоплавкое (YB/T5083-1997);

4,8 основные формы GB985-86 и размеры соединений заварки дуги при ручной сварке.

4,9 общая спецификация JB/ZQ4000.3-86 для сварок.

4,10 общие технические требования GB/T5000.9-1998 для обломока обрабатывая части;

4,11 GB/T1804-1992 «допуск формы и положения, общего допуска, линейного размера».

4,12 GB1801-79 «размер допуска и пригонки к 500mm отверстие, поясу допуска вала и сотрудничеству»;

4,13 основной размер GB/T1801-1999 к приоритету 500mm использован для того чтобы соответствовать весьма зазору и

взаимодействие предела.

4,14 GB8923-1998 «ранг корозии и derusting ранг стальной поверхности перед картиной»;

4,15 символ GB/T1182-96 и свой стандарт;

4,16 общие технические условия JB/T13384-21992 для упаковки;

4,17 код GBJ55-1983 для дизайна электрических установок для промышленных и гражданских установок.

4,18 «электрический электроприбор низшего напряжения части 1 аппаратуры регулирования GB420-1984

электрическая аппаратура регулирования».

5. Основные Outsourced части перечисляют

5,1 механическая система

5,2 электрическая система управления
