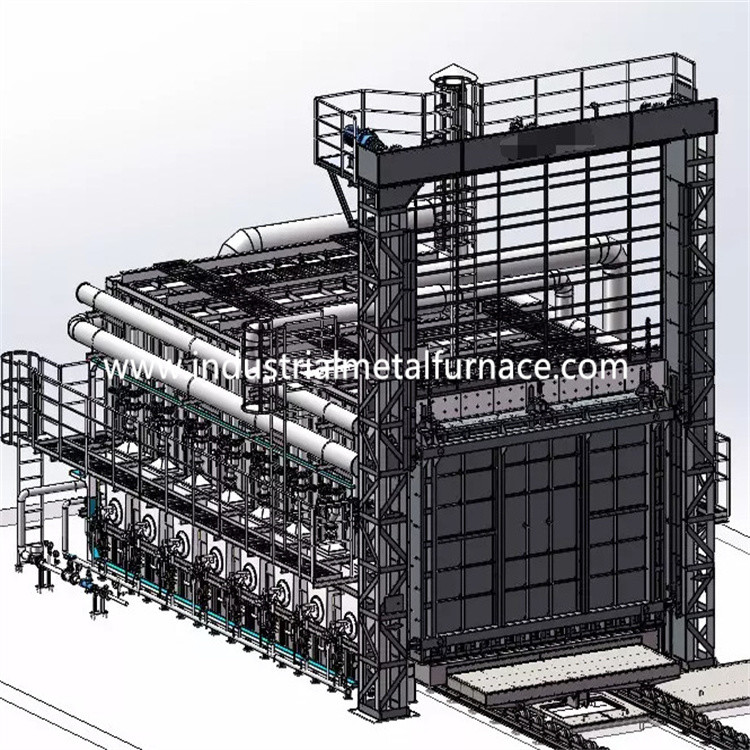

Увольнятьая газом печь шестка 4500×1500×1200mm тележки автомобиля нижняя 1150℃

газ 4500×1500×1200mm увольнял печь шестка тележки

1. Применение

Газ увольнял печь шестка тележки главным образом использован для термической обработки

части металла

введение 2.Structural

корпус печи 2,1

Структура корпуса печи шестка тележки стальная сделана из 8# -12#U стального и

стальные пластины. Бортовой штендер и задние штендеры сделаны из секционной стали,

и усильте с секционными стальными bracings. Внешняя стена

печь покрашена с 2 слоями праймеров, и 2 слоями покрывая краски.

Ключевая часть печи покрашена с жаростойкой краской.

2,2 выравниваясь

Выравниваясь материал высоким алюминиевым тугоплавким блок 1200℃ компактированный волокном.

Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости,

сильная емкость анти--удара, и анти--размывание. Обжатие волокна кремнекислого алюминия

блок с толщиной 350mm конструирован как высокотемпературный тугоплавкий слой.

тележка 2,3

Изготовитель печи шестка тележки состоится из консервации жары

материал, рама тележки и двигая механизм. Тугоплавкий слой разделен

в 3 подслоя, т.е., 1-ый верхний слой кирпича высоко-глинозема, и 2-ого и 3-его слой

с обоими светлыми кирпичами глины.

Рамки тележки сделаны из U-стали 16# и Я-стали 16#. Края

тележка сделана из Я-стали 20mm. Тележка оборудована с 6pieces

колеса. Каждый диаметр колеса 300mm.

Материал консервации жары разделен в 3 слоя, верхний слой быть

кирпичи высоко-глинозема, и 2-ой и 3-ий слой быть и светлыми кирпичами глины.

Управляют поставщиком печи шестка тележки управлять шестерни редуктора мотора

механизм. Двигая скорость тележки 6-8m/min.

2,4 герметизируя система

Запечатывание между дверью и телом печи и вагонеткой

критический.

дверь 2,5 печей

Дверь цены печи автомобиля нижняя состоится из подкладки и стали все-волокна

раковина структуры. Дверь построена с блоками волокна силиката алюминиевыми обжатыми

такие же как это для корпуса печи. Раковина сваривая структура от секционного

сталь и стальные пластины. Дверь печи имеет особенность простой, практически,

надежное и удобное обслуживание. Дверь печи зафиксирована на тележке.

горя система 2,6

Горящая система состоится из горелок Krom высокоскоростных, пропорциональный

система регулирования процесса горения, клапан для впуска горючей смеси, клапан соленоида, распределительный ящик горелки, etc.

Горелка имеет функции автоматических зажигания, обнаружения пламени, и пламени

вне сигнал тревоги. Регулятор горелки получает сигнал управления температуры

регулятор и контроли большое/небольшое состояние огня горелки основанной на

требование к тепловой нагрузки так, что регулировка температуры будет осуществлена.

A) Горелка имеет функцию регулировки и тариф регулировки 1:10 и

воздух эффективный 1-5. Горелка смогла встретить единообразие температуры жары

процесс обработки и эффектно будет контролировать коэффициент воздушно-газа так, что топливо

потребление уменьшено.

B) Когда печь будет работать, горящая система смогла автоматически отрезать

электрический клапан для впуска горючей смеси и общий предохранительный клапан в случае отказа источника питания

обнаруженный аварийной системой. Когда электропитание возобновлено, работник

потребности раскрыть предохранительный клапан и перезагрузить программу зажигания после продувать

функция подтвержена.

Горелка набор с пропорциональным блоком управления который включает альтернативное горение

больших и небольших огня, огня сигнала тревоги вне, и re-зажигания. Распределительный ящик горелки имеет

и ручные и осуществляемые само режимы доступные. Работник смог работать перед

печь или в шкафе контроля.

C) Труба прежде чем горелка будет оборудована с клапаном соленоида, и ручной газ

клапан регулировки. Система клапана смогла осуществить коэффициент идеального газа/подачи воздуха

так, что избыток воздуха эффективный будет ниже чем 1,1.

2,6.1пневматическая система

Система трубопровода для воздуха состоится из вентилятора высокого давления центробежного, автоматический

регулированные клапан, манометр и трубы. Том воздуха соответствовать

газовый объем, и тариф воздуха сверхнормальный ниже чем 1,20.

2,6.2система газообеспечения

Общая труба поставки газа оборудована с прибором регулировки давления

(оборудованный с фильтром), переключатель низкого давления и манометр. Для

ради безопасности там один быстрый клапан выключения на общей трубе газа.

2,6.3системаразрядки

Печь шестка тележки газа принимает сразу метод разрядки перегара. Перегар

сразу вентилирует вне через трубу газохода к атмосфере. Перегар

проводит теплообмен с теплообменом перед излучением к

атмосфера.

2,6.4системы управлениядавленияпечи

Давление на таблице работы в печи сдержано на (PA +15), которая

очень полезный к единообразию температуры и тепловой эффективности

печь. Когда давление в печи слишком высоко, горячий воздух в

печь избегает от рта печи и других незапечатанных мест, приводящ

в потере тепла причиненной избежанием газообразного отхода; потому что высокая

газообразный отход температуры в избежаниях печи ко вне печи, оно будет

повлияйте на дверь, бортовое уплотнение и горелку печи сразу, которая связана

к общему сроку службы печи; когда давление в печи тоже

низко, большое количество холодного воздуха вне печи будет поглощен в печь,

также. Потеря тепла газообразного отхода -печи увеличена. Низкое давление

печь причиняет диффузию холодного воздуха вне печи в печь, и

вторичное сгорание сформированные должные к входу кислород-содержа холодного воздуха,

что имеет отрицательные влияния на единообразии температуры печи, оксидация

workpiece и тепловая эффективность печи. Поэтому, эффективное техническое

измерения необходимо принять для того чтобы контролировать давление печи с полноавтоматическим контролем.

Наш метод контролировать давление печи эффектно путем использование состоять системы

давления принимая прибор, передатчик давления, умная аппаратура и так далее.

давление печи проконтролировано в оптимальном государстве (поверхность вагонетки в a

немножко положительное давление). В это время, выхлопной газ в динамическом равновесии

государство, которое не может только обеспечить что печной газ не переполняет, но также обеспечить

что холодный воздух вне печи не высосан в печь, для сохранения

энергия и увеличить эффективность печи.

2,6.5теплообменисистемыгазохода

Газоход набор на задней части печи, и он унесен с теплообменным аппаратом

(согласно национальному стандарту GB3486-83). Газоход водит ко вне

здание фабрики. Холодный воздух обменян с теплообменным аппаратом для того чтобы подогреть

сгорани-поддерживая воздух перед входом горелки, для того чтобы улучшить жару

эффективность печи.

Теплообменные аппараты и выхлопные трубы газообразного отхода изолированы внутренней изоляцией

(используя castables волокна) обеспечить срок службы теплообменных аппаратов и газоходов.

2,6.6 обнаружение неисправностей и аварийная система

Быстрая гася печь термической обработки имеет полное обнаружение неисправностей, сигнал тревоги,

диагноз, и система защиты безопасности. На шкафе контроля лампа аварийной сигнализации.

система управления 2,7

система управления имеет следующие части:Ⅰ . Горя система управления; Ⅱ. Электрический

система регулятора мощности;Ⅲ система .temperature control.

Измерения принятые для горя системы управления:

Тип термальная пара k получает сигнал mV и отправляет его к регулятору PID температуры

(Бренд SHIMADEN). Регулятор температуры высчитывает сигнал и выходы

сигнал управления 4-20mADC к электрическому приводу. Привод более самый дальний отправляет a

сигнал к регулятору горелки после вычисления.

Регулятор горелки главным образом ответственен за зажигание и обнаружение пламени. Когда

терминал получает сигнал зажигания, регулятор горелки уносит пламя

этап симуляции и собственной личности испытывая. Если во время этого этапа симуляции и само-теста

горелка не смогла обнаружить сигнал пламени. Регулятор горелки раскрыл бы

клапан соленоида газа и преобразовать напряжение тока 220VAC к 5KV для зажигания (зажигания

время о 3S). Если горелка обнаруживает сигнал пламени в безопасном периоде времени

(о 8S), желтый свет индикации горелки находился бы на (зажигание успешное).

Если горелка не смогла обнаружить сигнал пламени, то красный свет находился бы на (терпеть неудачу зажигание).

Регулятор горелки запирается и клапан соленоида газа отрезан.

B) система управления электропитания: Система управления электропитания главным образом

контроли ВКЛЮЧЕНО-ВЫКЛЮЧЕНО вентилятора, и ВНУТРИ из тележки.

C) контроль температуры и рекордная система

Система имеет функции установки температуры, контроля и цифрового дисплея.

И также слышный и визуальный сигнал тревоги на ситуациях сверх-температуры.

Расположение зоны контроля температуры

: система контроля температуры

Печь оборудована с 2 термальными парами и умной температурой

регулятор. Печь проконтролирована 2 зонами.

B: контроль температуры аппаратуры

Регулятор температуры позволяет установке времени разогрева, времени пребывания, и охлаждать

время. Оно имеет функцию само-настраивать и само-регулировки, и показывает SV и PV.

3. основные технические параметры
