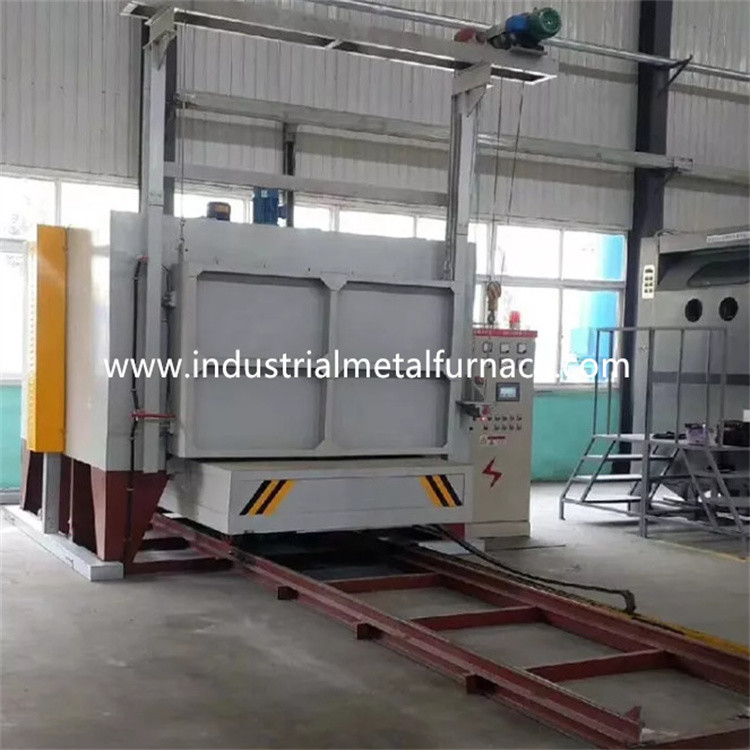

Печь шестка тележки 1000℃ с 2 дверями 3600×1000×900mm электрическое

печь шестка тележки 3600×1000×900mm электрическая с 2 дверями

1. Применение

Электрическая печь шестка тележки RT2-230-12 главным образом использована для жары

обработка частей стальной структуры, частей литой стали, частей бара вала, стали инструмента

продукты, etc.

2. Структурное введение

Печь шестка тележки RT2-380-12 главным образом состоится из корпуса печи,

система подкладки, двери печи и обжатия двери, тележка, нагревающий элемент,

и система контроля температуры.

корпус печи 2,1

Структура тела дизайна печи шестка тележки стальная сделана из 8-12# секционный

сталь и стальные пластины ≥3mm. Бортовой штендер и задние штендеры сделаны из

секционная сталь, и усилена с секционными стальными bracings. Внешнее

стена печи покрашена с 2 слоями праймеров, и 2 слоями покрытия

краска. Ключевая часть печи покрашена с жаростойкой краской.

2,2 выравниваясь

Тело дизайна печи автомобиля нижнее построено с системой все-волокна. Подкладка

используемый материал качественные алюминиевые волокна зафиксированные круглыми стальными частями. Алюминий

волокна пре-обжаты в блоки (силу тяжести обжатия: ≥230Kg/m3) и

после этого фиксированный к корпусу печи круглыми частями нержавеющей стали. Эта тугоплавкая подкладка

структура имеет преимущества низкотермичной проводимости, сильной емкости анти--удара,

и анти--размывание. Подкладка имеет полную толщину 350mm. Алюминий силиката

волокно сопротивляется максимальной температуре 1360℃. Материал круглого стального фиксирования

части 1Cr13.

система двери 2,3 печей и up-down двери

Высокотемпературная дверь печи шестка тележки состоится из подкладки и стали все-волокна

кожух структуры. Дверная рама сделана из стальной пластины 10mm и стали 12mm секционной.

Дверь построена с блоками волокна силиката алюминиевыми такие же как это для корпуса печи.

Общая структура печи поддерживает свою форму пока нагретый.

Управлять методом двери: Дверь печи электрически поднята вверх и вни

подъемом. И он загерметизирован к весна.

тележка 2,4

Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying, жары

устойчивая лицевая плита тележки, нагревающие элементы, и механизм тележки управляя.

структура тележки: рама тележки сделана из луча 14# и стальных пластин 12mm.

тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.

колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал сделан

от стали 45#, и ее обработанная жара -. Подшипник передачи тяжелого типа штендера

носить принести вес. Итог 3 пары колес, и каждое колесо

диаметр 240mm. Тележка моторизована. И управляя мотор оборудован с тормозить

прибор снижения скорости для того чтобы сбросить инерцию на запуске и остановить движение. Там

2 переключателя предела для избежания сверх-перемещения тележки.

тело bricklaying: Тележка построена с огнеупорным материалом глинозема тяжелого сочетания из высоким

кирпичи, светлые тугоплавкие кирпичи, и кирпичи консервации жары. Тело bricklaying

тележка имеет слот установки нагревающих элементов для легкой установки нагревающих элементов.

Плотно сжатые части и площадь опоры веса bricked особенно с тяжелым типом максимумом

алюминиевые тугоплавкие кирпичи. Также открытый космос выведенный для тугоплавкого выравниваясь расширения

нагреванный.

лицевая плита тележки: часть отливки высокотемпературной стали 30mm толстая Ni7N с максимальной деятельностью

temperature≤1200℃. Оно может предотвратить масштабы от падать в слот нагревающих элементов

что сформировало бы короткое замыкание.

механизм тележки двигая: Тележка имеет само-двигая метод. Уменьшая шестерня

управляет колесом тележки для того чтобы двинуть. Движение тележки ровно и стабилизировано.

Запечатывание среди двери, корпуса печи и тележки печи: Герметизировать между печью

дверь и корпус печи через весну. Запечатывание между тележкой и

корпус печи через мягкие особенные кирпичи формы и блок хлопка волокна.

нагревающий элемент 2,5

нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr27AL7Mo2

установленный в 2 бортовых стенах. Прокладки сопротивления произведены через особенные прессформы,

и установите в стену печи ногтями фарфора. И набивка фарфора

между стеной волокна и прокладками сопротивления для избежания короткого замыкания. Топление 3

зоны. Все бары проводника руководства-вне сделаны из материала φ16 0Cr27AL7Mo2.

электрическая система управления 2,6

Контроль температуры: печь принимает температуру Changzhou Huibang умную

регулятор для того чтобы контролировать температуру которая имеет само-настраивая функцию для того чтобы высчитать идеал

Параметр PID и достигнуть стабильности температуры. Регулятор температуры имеет

функции сигнала тревоги сверх-температуры и термального предохранения от обрыва пар.

Печь имеет 2 зоны контроля температуры для контролировать рычаг между

температура и движения мотора. Каждая зона установила с сигналом тревоги сверх-температуры.

Нагревая петля принимает управление SCR и пуска двух-направления. Сила

отрегулированный в образе времени пропорциональном регулированном.

Система возбуждения контроля больш-сила вызывая одно полное с радиатором и

система воздушного охлаждения. Также переключатель воздуха. Нагревая петля оборудована с амперметром,

вольтметр, индикатор нагревающего элемента включеный-выключеный, предохранение от блокировки включения питания, и безопасный зарывать

измерения.

Управление движения: Управления системы управления главно движение up-down двери, дверь

обжатие, и дверь в-вне движении. Также соединяют движения обязательно к

обеспечьте безопасность деятельности.

технические параметры 3.Main
