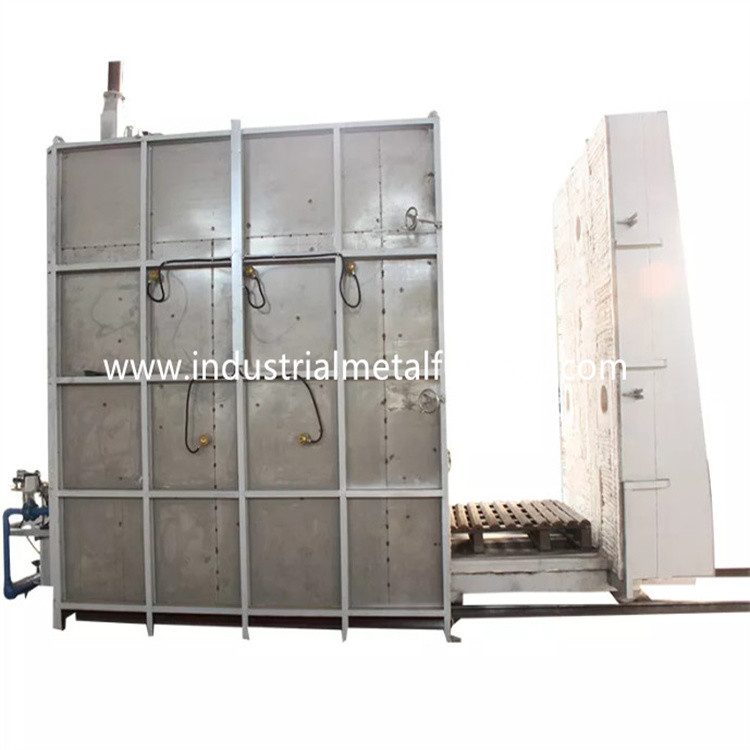

Печь 2000×900×600mm термической обработки шестка тележки электрическая закаляя

шесток тележки 2000×900×600mm электрический закаляя печь

1. Применение

Электрическая печь шестка тележки RT3-70-6 главным образом использована для

закалять, структурная сталь, литая сталь, сталь весны и сталь инструмента.

2. Структурное введение

Печь шестка тележки RT3-70-6 главным образом состоится из печи

система тела, подкладки, двери печи и обжатия двери, тележка, топление

элемент, прибор циркуляции и система контроля температуры.

корпус печи 2,1

Структура тела дизайна печи шестка тележки стальная сделана из

секционная сталь 10-12# и стальные пластины ≥3mm. Бортовые штендер и задняя часть

штендеры сделаны из секционной стали, и усилены с секционным

стальные bracings. Внешняя стена печи покрашена с 2 слоями

праймеров, и 2 слоев покрывая краски. Ключевая часть печи

покрашенный с жаростойкой краской.

2,2 выравниваясь

Оптовый корпус печи шестка тележки построен с системой все-волокна.

Выравниваясь используемый материал качественные алюминиевые волокна зафиксированные круглыми стальными частями.

Алюминиевые волокна пре-обжаты в блоки (силу тяжести обжатия:

≥230Kg/m3) и после этого фиксированный к корпусу печи круглой нержавеющей сталью

части. Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости,

сильная емкость анти--удара, и анти--размывание. Подкладка имеет полную толщину

240mm. Волокно силиката алюминиевое сопротивляется максимальной температуре 950℃.

2. система двери 3 печей и up-down двери

Оптовая дверь печи bottm автомобиля состоится из подкладки и стали все-волокна

кожух структуры. Дверная рама сделана из стальной пластины 10mm. Дверь построена

с блоками волокна силиката алюминиевыми такие же как это для корпуса печи.

общая структура печи поддерживает свою форму пока нагретый.

Управлять методом двери: Дверь печи электрически поднята вверх и

вниз подъемом. И он загерметизирован к весна.

тележка 2,4

Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying,

теплостойкая лицевая плита тележки, нагревающие элементы, и механизм тележки управляя.

структура тележки: рама тележки сделана из луча 14# и стальных пластин 10mm.

Тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.

колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал

сделана из стали 45#, и ее обработанная жара -. Подшипник передачи тяжелого

тип штендер нося принести вес. Итог 4 пары колес, и каждое

колесо диаметра 240mm.

тело bricklaying: Тележка построена с кирпичами глинозема сочетания из высокого тугоплавкими,

светлые тугоплавкие кирпичи, и кирпичи консервации жары. Тело bricklaying тележки

имеет слот установки нагревающих элементов для легкой установки нагревающих элементов.

плотно сжатые части и площадь опоры веса bricked особенно с тяжелым типом максимумом

алюминиевые тугоплавкие кирпичи. Также открытый космос выведенный для тугоплавкой подкладки

расширение нагреванный.

Лицевая плита тележки брошена с CrMnN, 30mm. Максимальное temperature≤950℃. Оно имеет

долгосрочная польза без деформации и трескать.

Запечатывание: Уплотнение между дверью печи и корпусом печи и тележкой более важно.

Уплотнение между дверью печи и корпусом печи принимает структуру обжатия весны.

Уплотнение между тележкой и корпусом печи уплотнение в форме особенн кирпича и волокна

блок хлопка.

нагревающий элемент 2,5

нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr25AL5

установленный в 5 бортовых стенах, 2 бортовых стенах, задней стене, двери печи и дне тележки.

Прокладки сопротивления произведены через особенные прессформы, и установлены в

стена печи ногтями фарфора. И набивка фарфора между волокном

стена и прокладки сопротивления для избежания короткого замыкания. 1 нагревая зона. Все

бары проводника руководства-вне сделаны из материала φ16 0Cr25AL5.

электрическая система управления 2,6

Контроль температуры: печь принимает умный регулятор температуры для того чтобы контролировать

температура которая имеет само-настраивая функцию для того чтобы высчитать идеальный параметр PID и

достигните стабильности температуры. Регулятор температуры имеет функции

сигнал тревоги сверх-температуры и термальное предохранение от обрыва пар.

Печь имеет 1 зону контроля температуры для контролировать рычаг между

температура и движения мотора. Каждая зона установила с сигналом тревоги сверх-температуры.

Нагревая петля принимает управление SCR и пуска двух-направления. Сила

отрегулированный в образе времени пропорциональном регулированном.

Система возбуждения контроля больш-сила вызывая одно полное с радиатором

и система воздушного охлаждения. Также переключатель воздуха. Нагревая петля оборудована

с амперметром, вольтметр, индикатор нагревающего элемента включеный-выключеный, предохранение от блокировки включения питания,

и безопасные зарывая измерения.

Управление движения: Управления системы управления главно движение up-down двери,

обжатие двери, и дверь в-вне движении. Также движения обязательно

соединенный для обеспечения безопасности деятельности.

2,7 система горячего воздуха обеспечивая циркуляцию:

Оно главным образом состоится из центробежного вентилятора и направляющего листа воздуха в печи.

жара испущенная нагревающим элементом равномерно дунута к эффективной рабочей зоне мимо

обеспечивая циркуляцию вентилятор через направляющий лист ветра. Направляющий лист воздуха сделан 1Cr18Ni9,

и вентилятор и вал сделаны 1Cr18Ni9Ti. Обеспечить пользу нормального

подшипники, охлаждая метод воздушное охлаждение.

Прибор проводника: он главным образом обеспечивает циркуляцию воздух произведенный обеспечивая циркуляцию вентилятором в печи

вдоль направления направляющего листа эффектно в печи, сделать воздух внутри

печь производит быструю конвекцию, для того чтобы достигнуть цели единообразия температуры.

Материалы направляющего листа ветра и рамок всего сделаны из плиты нержавеющей стали 304.

Направляющий лист воздуха и рамки подключены в передвижном пути обеспечить свободное

расширение направляющего листа воздуха под высокой температурой, и удобно для ремонта и

обслуживание.

технические параметры 3.Main

4. Объем поставки

5. Начало компонентов
