1. Применение

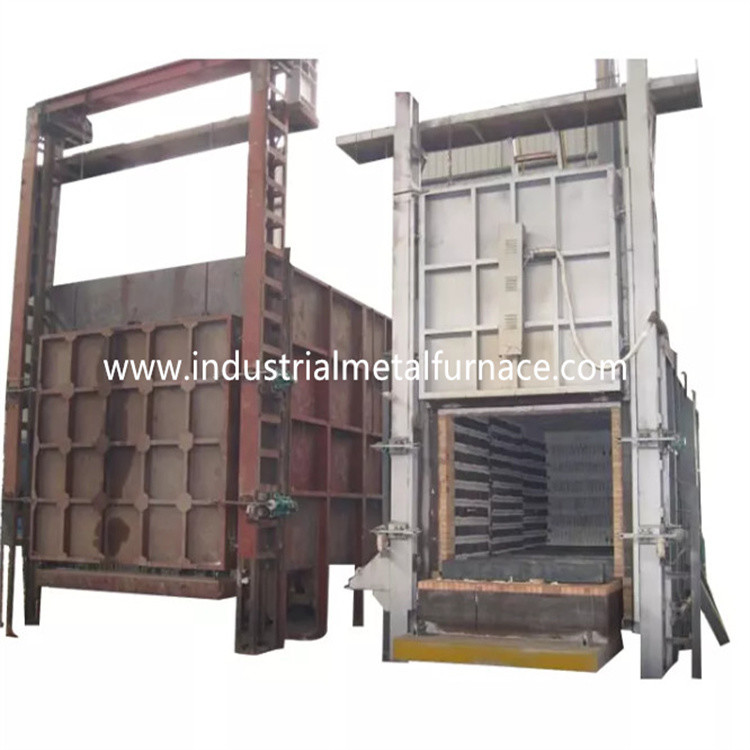

Электрическая печь шестка тележки RT3-110-11 главным образом использована

для обжигать, гасить и нормализовать стальных частей, бросая

части и части нержавеющей стали, etc.

2. Структурное введение

Печь шестка тележки RT3-110-11 главным образом состоится из печи

раковина, подкладка, дверь печи, механизм двери печи поднимаясь и дверь

механизм обжатия, тележка, механизм тракции тележки, герметизируя

между корпусом печи и тележкой, нагревающим элементом и фиксированным прибором,

и система контроля температуры.

раковина 2,1 печей

Сделана структура нижнего корпуса печи автомобиля электрического сопротивления стальная

от секционной стали 8-10# и стальных пластин ≥3mm. Бортовые штендер и задняя часть

штендеры сделаны из секционной стали, и усилены с секционной сталью

bracings. Внешняя стена печи покрашена с 2 слоями праймеров,

и 2 слоя покрывая краски. Ключевая часть печи покрашена с

жаростойкая краска.

подкладка 2. 2

Корпус печи автомобиля газа нижний построен с системой все-волокна.

выравнивать используемый материал качественные алюминиевые волокна зафиксированные круглыми стальными частями.

Алюминиевые волокна пре-обжаты в блоки (силу тяжести обжатия:

≥230Kg/m3) и после этого фиксированный к корпусу печи круглыми частями нержавеющей стали.

Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости,

сильная емкость анти--удара, и анти--размывание. Подкладка имеет полную толщину

325mm. Волокно силиката алюминиевое сопротивляется максимальной температуре

1260℃. Крепежные детали волокна сделаны из нержавеющей стали.

2. система двери 3 печей и up-down двери

Быстрая гася дверь печи термической обработки состоится из подкладки все-волокна

и кожух стальной структуры. Раковина печи сделана из стальной пластины 12mm для

дверная рама. Дверь построена с блоками волокна силиката алюминиевыми такие же как

это для корпуса печи. Общая структура печи поддерживает свою форму

пока нагретый.

Управлять методом двери: Дверь печи электрически поднята вверх и

вниз подъемом. И он загерметизирован само-весом двери печи.

тележка 2,4

Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying,

теплостойкая плита шестка тележки, нагревающие элементы, и механизм тележки управляя.

структура тележки: рама тележки сделана из стальных пластин 12mm и стали 12#

луч. Тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.

колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал

сделана из стали 45#, и ее обработанная жара -. Подшипник передачи

тяжелый тип штендер нося принести вес. Итог 2 паров колес,

и каждое колесо диаметра 240mm. Тележка моторизована. И управляя мотор

оборудует с тормозя прибором снижения скорости для того чтобы сбросить инерцию на запуске

и движение стопа. 2 переключателя предела для избежания сверх-перемещения тележки.

тело bricklaying: Тележка построена с глиноземом тяжелого сочетания из высоким

тугоплавкие кирпичи, светлые тугоплавкие кирпичи, и кирпичи консервации жары. Плотно сжатое

части и площадь опоры веса bricked особенно с тяжелым типом максимумом

алюминиевые тугоплавкие кирпичи. Также открытый космос выведенный для тугоплавкой подкладки

расширение нагреванный.

плита шестка тележки: отливка высокотемпературной стали 30mm толстая ZG35Cr24Ni7SiN

часть с максимальным работая temperature≤1200℃. Оно может предотвратить масштабы от падать в

слот нагревающих элементов который сформировал бы короткое замыкание.

механизм тележки двигая: Тележка имеет само-двигая метод. Уменьшение

зубчатые передачи колесо тележки, который нужно двинуть. Движение тележки ровно и стабилизировано.

Запечатывание среди двери, корпуса печи и тележки печи: Запечатывание между

дверь печи и корпус печи через затягивать давления само-веса

механизм. Запечатывание между тележкой и корпусом печи до конца

мягкие особенные кирпичи формы и блок хлопка волокна.

нагревающий элемент 2,5

нагревающий элемент: Сопротивление сплава спирал-формы сопротивления 0Cr27AL7Mo2

прокладки установлены в 2 бортовых стенах, задней стене, двери печи и дне тележки.

Прокладки сопротивления произведены через особенные прессформы, и установлены внутри

стена печи ногтями фарфора. И набивка фарфора между

стена волокна и прокладки сопротивления для избежания короткого замыкания. 1 нагревая зона.

Все бары проводника руководства-вне сделаны из материала φ16 0Cr27AL7Mo2.

электрическая система управления 2,6

Контроль температуры: печь принимает умный регулятор температуры к

контролируйте температуру которая имеет само-настраивая функцию для того чтобы высчитать идеал

Параметр PID и достигнуть стабильности температуры. Регулятор температуры

имеет функции сигнала тревоги сверх-температуры и термального предохранения от обрыва пар.

Печь имеет 1 зону контроля температуры для контролировать рычаг

температура и движения мотора. Каждая зона установила с

сигнал тревоги сверх-температуры.

A. согласно отростчатым требованиям, программа повышения температуры установленная внутри

умная аппаратура и распределенный к каждой зоне температуры для контроля.

Вызовите и отредактируйте соответствуя процесс, отправьте сигналы к lower level, и

соберите температуру каждой зоны от верхней аппаратуры.

B. Когда поставка главной власти повернута дальше для деятельности, оборудование будет нормально

контролируйте электрическую печь согласно набору процесса программы в умном

аппаратура.

(2) регулятор мощности: он принимает высокомощную систему пуска, оборудованную с радиатором и

полный набор системы воздушного охлаждения. Каждая группа в составе элементы электрообогревателя будет

оборудованный с амперметром, вольтметром и включеный-выключеной индикацией элементов электрообогревателя,

с силой дальше блокируя защиту и безопасные заземляя измерения обеспечить безопасное использование.

Подниматься двери печи и движение тележки все завершены в контроле

шкаф. Надежная электрическое взаимосвязь между каждыми действием и силой дальше

блокируя защита с системой нагрева электрическим током.

технические параметры 3.Main
