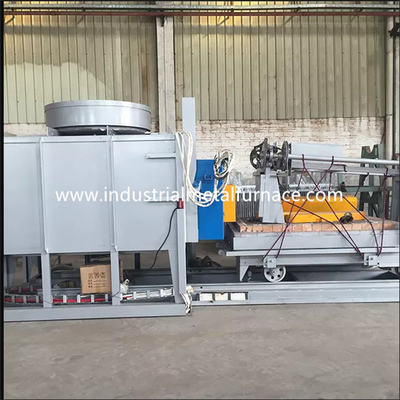

Термическая обработка шестка тележки 1200 градус цельсий электрическая
Тип автомобиля печи нижний для частей литой стали металла
1. Применение
Электрическая печь шестка тележки RT2-260-12 главным образом
использованный для термической обработки частей стальной структуры, части литой стали,
части бара вала, продукты стали инструмента, etc. печь термической обработки
широко использует для гасить, закалять, нормализовать, отжига, и другого
процессы.
2. Основные технические параметры
| Нет. |
Деталь |
Технические параметры |
| 1 |
Расклассифицированная сила |
260Kw+5% (1-100%) регулируемое |
| 2 |
Электропитание |
380V, 3P, 50Hz |
| 3 |
Максимальная работая температура |
1200℃ |
| 4 |
Зона управления |
2 зоны |
| 5 |
Эффективный работая размер |
2500×1500×1200mm (L×W×H) |
| 6 |
Соединение нагревающего элемента |
Y |
| 7 |
Единообразие температуры |
≤±10℃ |
| 8 |
Точность измерения температуры |
±2℃ |
| 9 |
Пустой расход энергии печи |
≤18% |
| 10 |
Метод контроля температуры |
SCR, регулятор PID; Регулятор температуры Guolong с overtemperature сигналом тревоги; |
| 11 |
подъем температуры поверхности печи |
<50℃ |
| 12 |
Нагревающий элемент |
0Cr27AL7Mo2 (прокладка) топление 5 стен |
| |
Лицевая плита тележки |
G30, толщина 35mm, высокотемпературная сталь |
| 13 |
Метод загрузки |
Продукт нагруженный на тележке, и после этого движениях тележки в печь |
| 14 |
Метод отверстия двери печи |
Up-down электрической лебедки, загерметизированное к весна |
| 15 |
Метод тележки двигая |
редуктором |
| 16 |
Мощность привода тележки |
4KW |
| 17 |
Прокладка печи |
Волокно высокотемпературного циркония алюминиевое тугоплавкое |
3. Структурное введение
Термическая обработка печи RT2-260-12 для металла главным образом состоится из печи
система тела, подкладки, двери печи и обжатия двери, тележка, топление
элемент, и система контроля температуры.
корпус печи 2,1
Структура оптового тела стальная сделана из
секционная сталь 10-12# и стальные пластины ≥3mm.
2,2 выравниваясь
Оптовый корпус печи bottm автомобиля построен с системой все-волокна.
выравнивать используемый материал качественный цирконий содержа алюминиевые волокна исправленные мимо
круглые стальные части. Алюминиевые волокна пре-обжаты в блоки
(сила тяжести обжатия: ≥230Kg/m3) и после этого фиксированный к корпусу печи кругом
части нержавеющей стали. Эта тугоплавкая выравниваясь структура имеет преимущества низкого уровня
тепловая проводимость, сильная емкость анти--удара, и анти--размывание. Подкладка имеет
полная толщина 370mm. Волокно силиката алюминиевое сопротивляется максимуму
температура 1260℃. Материал круглых стальных частей фиксирования 1Cr13.
система двери 2,3 печей и up-down двери
Дверь печи автомобиля нижняя состоится из подкладки все-волокна и стальной структуры
кожух.
Управлять методом двери: Дверь печи электрически поднята вверх и
вниз подъемом. И он загерметизирован к весна.
тележка 2,4
Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying,
теплостойкая лицевая плита тележки, нагревающие элементы, и механизм тележки управляя.
структура тележки: рама тележки сделана из луча 14# и стальных пластин 10mm.
Тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.
колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал
сделана из стали 45#, и ее обработанная жара -. Подшипник передачи
тяжелый тип штендер нося принести вес. Итог 2 паров колес,
и каждое колесо диаметра 300mm. Тележка моторизована. И управлять
мотор оборудован с тормозя прибором снижения скорости для того чтобы сбросить инерцию на
запуск и остановить движение. 2 переключателя предела для избежания сверх-перемещения
тележки.
тело bricklaying: Тележка построена с глиноземом тяжелого сочетания из высоким
тугоплавкие кирпичи, светлые тугоплавкие кирпичи, и кирпичи консервации жары. Bricklaying
тело тележки имеет слот установки нагревающих элементов для легкой установки
нагревающие элементы. Плотно сжатые части и площадь опоры веса bricked особенно
с тяжелым типом высокими алюминиевыми тугоплавкими кирпичами. Также открытый космос выведенный для
тугоплавкое выравниваясь расширение нагреванный.
механизм тележки двигая: Тележка имеет само-двигая метод. Уменьшение
зубчатые передачи колесо тележки, который нужно двинуть. Движение тележки ровно и стабилизировано.
Запечатывание среди двери, корпуса печи и тележки печи: Запечатывание между
дверь печи и корпус печи через весну. Запечатывание между тележкой
и корпус печи через мягкие особенные кирпичи формы и блок хлопка волокна.
нагревающий элемент 2,5
нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr27AL7Mo2
установите в 2 бортовых стенах, задней стене, двери печи и дне тележки. Сопротивление
прокладки произведены через особенные прессформы, и установлены в стену печи мимо
ногти фарфора. И набивка фарфора между стеной волокна и
прокладки сопротивления для избежания короткого замыкания. 2 нагревая зоны. Все руководство-вне
бары проводника сделаны из материала φ16 0Cr27AL7Mo2.
2,6 электрических системы управления, 1 набор
Контроль температуры: печь для термической обработки для металла принимает Шанхай Guolong
умный регулятор температуры для того чтобы контролировать температуру которая имеет само-настраивать
функция для того чтобы высчитать идеальный параметр PID и достигнуть стабильность температуры.
Регулятор температуры имеет функции сигнала тревоги и восходящего потока теплого воздуха сверх-температуры
предохранение от обрыва пар.
