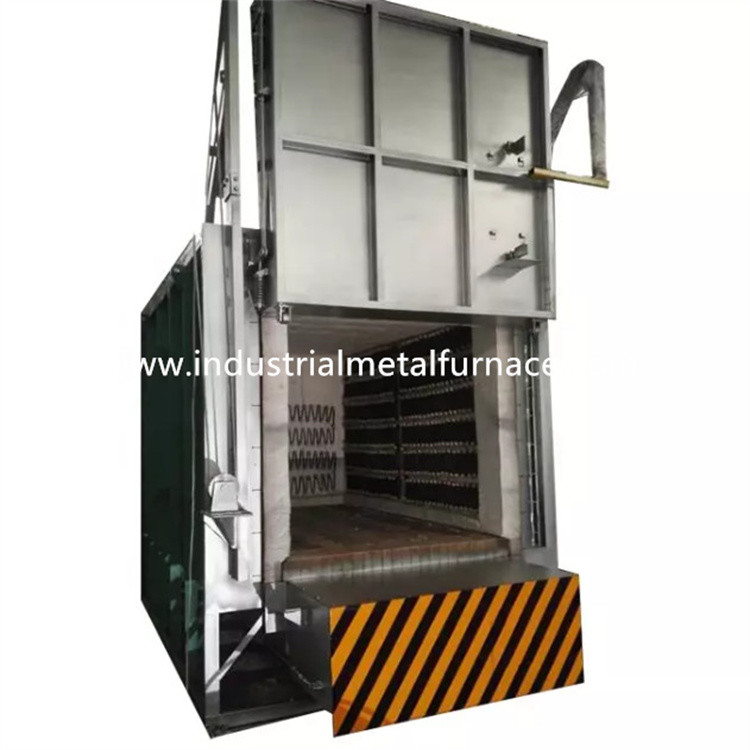

Электрическая градус цельсия 3500×1600×1600mm печи 1200 термической обработки шестка тележки

3500×1600×1600mm 1200 градус цельсий промышленных

Электрическая термическая обработка печи шестка тележки частей металлов

1. Применение

Электрическая печь обслуживания жары тележки RT3-380-12 главным образом

использованный для термической обработки частей стальной структуры, части литой стали,

части бара вала, продукты стали инструмента, etc.

2. Структурное введение

Печь шестка тележки RT3-380-12 главным образом состоится из

система корпуса печи, подкладки, двери печи и обжатия двери,

тележка, нагревающий элемент, и система контроля температуры.

корпус печи 2,1

Структура оптового корпуса печи bottm автомобиля стальная сделана

от секционной стали 8-12# и стальных пластин ≥3mm. Бортовой штендер

и задние штендеры сделаны из секционной стали, и усилены

с секционными стальными bracings. Внешняя стена печи покрашена

с 2 слоями праймеров, и 2 слоями покрывая краски. Ключевая часть

печь покрашена с жаростойкой краской.

2,2 выравниваясь

Обжигая корпус печи шестка тележки построен с системой все-волокна.

Выравниваясь используемый материал качественные алюминиевые волокна зафиксированные круглыми стальными частями.

Алюминиевые волокна пре-обжаты в блоки (силу тяжести обжатия:

≥230Kg/m3) и после этого фиксированный к корпусу печи круглыми частями нержавеющей стали.

Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости,

сильная емкость анти--удара, и анти--размывание. Подкладка имеет полную толщину

350mm. Волокно силиката алюминиевое сопротивляется максимальной температуре 1360℃.

Материал круглых стальных частей фиксирования 1Cr13.

система двери 2,3 печей и up-down двери

Закаляя дверь печи автомобиля нижняя состоится из подкладки и стали все-волокна

кожух структуры. Дверная рама сделана стальной пластины и 12mm 10mm секционных

сталь. Дверь построена с блоками волокна силиката алюминиевыми такие же как это для

корпус печи. Общая структура печи поддерживает свою форму пока нагретый.

Управлять методом двери: Дверь печи электрически поднята вверх и вни

подъемом. И он загерметизирован к весна.

тележка 2,4

Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying,

теплостойкая лицевая плита тележки, нагревающие элементы, и механизм тележки управляя.

структура тележки: рама тележки сделана из луча 14# и стальных пластин 12mm.

Тележка смогла работать в течение длительного времени без деформации на максимальной допускаемой нагрузке.

колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал

делает из стали 45#, и обработанная жара -. Подшипник передачи

тяжелый тип штендер нося принести вес. Итог 3 пары колес,

и каждое колесо диаметра 300mm. Тележка моторизована. И управляя мотор

оборудует с тормозя прибором снижения скорости для того чтобы сбросить инерцию на запуске

и движение стопа. 2 переключателя предела для избежания сверх-перемещения тележки.

тело bricklaying: Тележка построена с глиноземом тяжелого сочетания из высоким

тугоплавкие кирпичи, светлые тугоплавкие кирпичи, и кирпичи консервации жары. Bricklaying

тело тележки имеет слот установки нагревающих элементов для легкой установки

нагревающие элементы. Плотно сжатые части и площадь опоры веса bricked особенно

с тяжелым типом высокими алюминиевыми тугоплавкими кирпичами. Также открытый космос выведенный для

тугоплавкое выравниваясь расширение нагреванный.

лицевая плита тележки: часть отливки высокотемпературной стали 30mm толстая Ni7N с максимальной деятельностью

temperature≤1200℃. Оно может предотвратить масштабы от падать в слот нагревающих элементов

что сформировало бы короткое замыкание.

механизм тележки двигая: Тележка имеет само-двигая метод. Уменьшая шестерня

управляет колесом тележки для того чтобы двинуть. Движение тележки ровно и стабилизировано.

Запечатывание среди двери, корпуса печи и тележки печи: Герметизировать между печью

дверь и корпус печи через весну. Запечатывание между тележкой и

корпус печи через мягкие особенные кирпичи формы и блок хлопка волокна.

нагревающий элемент 2,5

нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr27AL7Mo2

установите в 2 бортовых стенах. Прокладки сопротивления произведены через особенные прессформы,

и установите в стену печи ногтями фарфора. И набивка фарфора

между стеной волокна и прокладками сопротивления для избежания короткого замыкания. Топление 3

зоны. Все бары проводника руководства-вне сделаны из материала φ16 0Cr27AL7Mo2.

электрическая система управления 2,6

Контроль температуры: печь принимает температуру Шанхая Guolong умную

регулятор для того чтобы контролировать температуру которая имеет само-настраивая функцию для того чтобы высчитать

идеальный параметр PID и достигнуть стабильности температуры. Регулятор температуры

имеет функции сигнала тревоги сверх-температуры и термального предохранения от обрыва пар.

Печь имеет 3 зоны контроля температуры для контролировать рычаг между

температура и движения мотора. Каждая зона установила с сигналом тревоги сверх-температуры.

Нагревая петля принимает управление SCR и пуска двух-направления. Сила

отрегулированный в образе времени пропорциональном регулированном.

Система возбуждения контроля больш-сила вызывая одно полное с радиатором

и система воздушного охлаждения. Также переключатель воздуха. Нагревая петля оборудована

с амперметром, вольтметр, индикатор нагревающего элемента включеный-выключеный, предохранение от блокировки включения питания,

и безопасные зарывая измерения.

Управление движения: Управления системы управления главно движение up-down двери,

обжатие двери, и дверь в-вне движении. Также движения обязательно

соединенный для обеспечения безопасности деятельности.

технические параметры 3.Main
