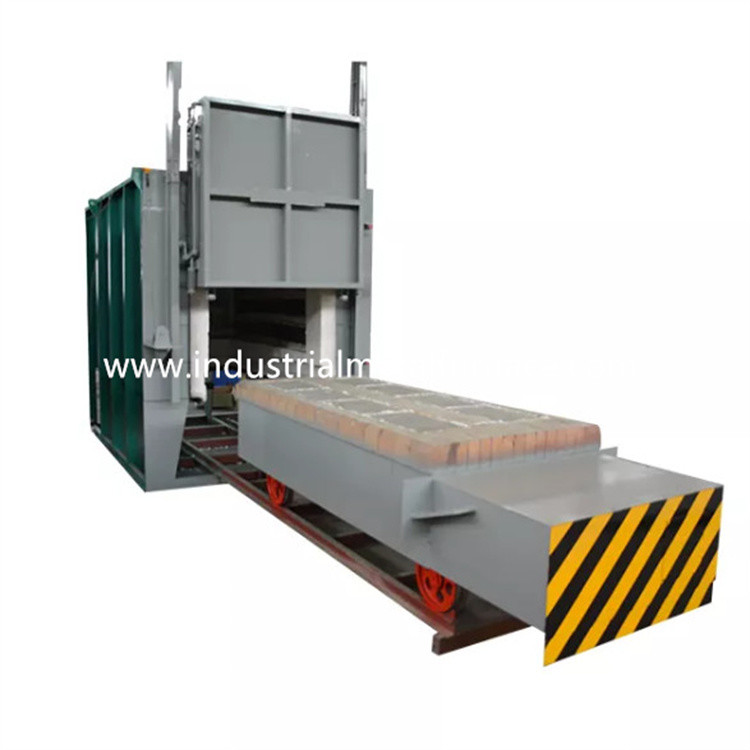

термическая обработка тележки 5000×2500×1500mm промышленная электрическая
Печи с управлением PLC
1. Применение
Электрическая печь шестка тележки RT3-600-12 главным образом использована для
отжиг и термическая обработка частей стальной структуры, сплав решения
части и части нержавеющей стали, etc.
технические параметры 2.Main
| Нет. |
Деталь |
Технические параметры |
| 1 |
Расклассифицированная сила |
600KW (1-100%) регулируемое |
| 2 |
Электропитание |
380V, 3P, 50Hz |
| 3 |
Расклассифицированная температура |
1250℃
(Нормальная работая температура: 850-1200℃)
|
| 4 |
скорость повышения температуры печи Не-нагрузки |
часы ≤2.5 |
| 5 |
Зона управления |
4 зоны |
| 6 |
Эффективный работая размер |
5000×2500×1500mm (L×W×H) |
| 7 |
Размер печи общий |
5800×3600×2950mm (L×W×H)
Высота не включает высоту дверной рамы печи
|
| 8 |
Размер тележки общий |
6100×2600×950mm (L×W×H) |
| 9 |
Зона пола включая тележку внутрь и внешнюю длину движения |
12500*3000mm (L*W) |
| 10 |
Соединение нагревающего элемента |
Y |
| 11 |
Единообразие температуры |
±10℃ |
| 12 |
Точность измерения температуры |
±1.5℃ |
| 13 |
расход энергии печи Не-нагрузки |
≤18% |
| 14 |
Метод контроля температуры |
SCR, регулятор PID; Регулятор температуры Shimaden с 485 интерфейсами связи, экраном касания 10,1 дюймов (он может записать данные за прошедший период, процесс хранения, диск u экспорт, скриншоты и другие функции, с overtemperature сигналом тревоги)
Управление касания screen+PLC: экран касания подключен с компьютером клиента. Режим связи: Интерфейс Modbus tcp. Шкаф управлением печи передает данные в реальном времени компьютеру клиента, и компьютер клиента может контролировать деятельность и топление печи удаленно.
|
| 15 |
подъем температуры поверхности печи |
<45℃ |
| 16 |
Нагревающий элемент |
0Cr27AL7Mo2 (прокладка) HRE |
| 17 |
Лицевая плита тележки |
Cr25Ni20, толщина 30mm, высокотемпературная сталь |
| 18 |
Метод загрузки |
Продукт нагруженный на тележке, и после этого движениях тележки в печь |
| 19 |
Метод отверстия двери печи |
up-down электрической лебедки 2ton, загерметизированное само-весом двери |
| 20 |
Метод тележки двигая |
cycloidal редуктором скорости шестерни штыря |
| 21 |
Мощность привода тележки |
5.5KW |
| 22 |
Прокладка печи |
Высокотемпературное тугоплавкое волокно |
| 23 |
Емкость загрузки |
10 тонн |
3. структурное введение
Печь обслуживания жары шестка тележки RT3-600-12 главным образом состоится из раковины печи,
система подкладки, двери печи и обжатия двери, тележка, нагревающий элемент
и исправил прибор, и система контроля температуры.
электрическая система управления 3,1
Контроль температуры: температура каждой нагревая зоны печи металла industrail может быть
проконтролированный отдельно.
Печь принимает умный регулятор температуры для того чтобы контролировать температуру которая имеет
само-настраивая функция для того чтобы высчитать идеальный параметр PID и достигнуть стабильность температуры.
Регулятор температуры имеет функции сигнала тревоги сверх-температуры и термальных пар
предохранение от обрыва.
Печь шестка тележки имеет 4 зоны контроля температуры для контролировать рычаг между
температура и движения мотора. Каждая зона установила с сигналом тревоги сверх-температуры.
Нагревая петля принимает управление SCR и пуска двух-направления. Сила отрегулирована
в образе времени пропорциональном регулированном.
Система возбуждения контроля больш-сила вызывая одно полное с радиатором и
система воздушного охлаждения. Также переключатель воздуха. Нагревая петля оборудована с амперметром,
вольтметр, индикатор нагревающего элемента включеный-выключеный, предохранение от блокировки включения питания, и безопасный зарывать
измерения.
Управление движения: Управления системы управления главно движение up-down двери, дверь
обжатие, и дверь в-вне движении. Также соединяют движения обязательно к
обеспечьте безопасность деятельности.
