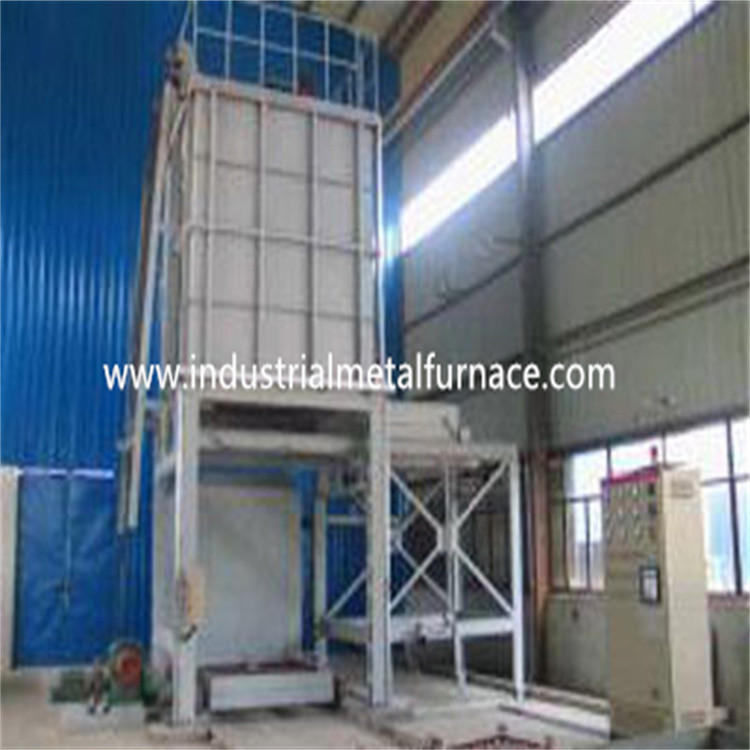

Сплав печи термической обработки 650 градусов алюминиевый гася печь

650 процесс термической обработки печи T6 алюминиевого сплава степени быстрый гася

взгляд 1.Overall

Алюминиевый сплав гася печь сопротивления термической обработки периодическая печь сопротивления деятельности, которая главным образом использована для обработки твердого раствора как быстрые гасить и закалять отливок алюминиевого сплава.

2.Advantages

  Workpieces печи принимают деятельность смертной казни через повешение, с хорошей термальной температурой государства и формы цикла.

  После того как завершение этапа топления и удерживания, workpiece может быстро понизиться от печи к гася средству в бассейне не позднее 12 секунды, и гася качество обработки высоко.

  Система контроля температуры принимает тиристор пуска PID нул пересекая и точность Шанхая Guolong высокую с умным метром контроля температуры, быстрая гася печь термической обработки имеет хороший сигнал тревоги стабильности и сверх-температуры для обеспечения что температура workpiece идет overhigh.

  Каждая механическая часть передачи печи электрического сопротивления принимает блокируя контроль и деятельность.

технические параметры 3.Main

(1) расклассифицированная сила: 100kW ± 10%

(2) расклассифицированное напряжение тока: 380V, 3P, 50Hz

(3) расклассифицированная температура: ℃ 650

(4) режим контроля температуры: Управление PID

(5) количество нагревая зон: 1 метод соединения зоны: Y;

(6) единообразие температуры печи: ℃ ≤± 5

(7) точность контроля температуры: ℃ ± 2

(8) эффективный размер места для работы: 1300×1300×1300mm

(9) гасить время передачи: ≤ 12s (дверь печи открытая для воды workpiece)

(10) время разогрева пустой печи: ≤ 2H

(11) пустая сила потери печи: ≤ 12KW

(12) сила вентилятора: 3kw

(13) мотор обязанности поднимаясь: двухскоростный мотор

(14) температура наружной стены стороны печи: ℃ ≤ 35

(15) корзина: 1 набор

введение 4.Structure

  Электрическая структура печи термической обработки составлена печи топления, поднимаясь механизма, гася механизм, систему управления, etc.

4,1 нагревая печь

  Рамка раковины корпуса печи сварена сталью профиля, и внутренняя стена сварена теплостойкой плитой нержавеющей стали 1Cr18Ni9Ti. В то же время, во избежание деформация плиты нержавеющей стали во внутреннем chamberr на высокой температуре, плита нержавеющей стали также имеет гнезда для платы расширения. Подкладка всей структуры волокна, и слой резиновой плиты азбеста прикреплен во внутреннюю поверхность раковины печи, которая играет роль изоляции жары и защищает поверхность раковины печи от корозии.

  Нагревающий элемент для быстрой гася печи термической обработки отжат в прокладку со сплавом 0cr25a15, sleeved на изолируя трубке фарфора и зафиксирован на внутренней камере корпуса печи через нержавеющую круглую сталь. Эта структурная прокладка сопротивления повешена вокруг печи, которая благоприятна к тепловыделению и циркуляции. Нагревающий элемент принимает метод Y-соединения. Нагрузка поверхности будет проконтролирована под 1.6w/cm2 для того чтобы увеличивать срок службы оборудования.

  Горячий прибор циркуляции воздуха составлен прибора вентилятора и направляющего листа воздуха. Прибор вентилятора помещен на верхней части корпуса печи, и вентилятор сделан из высокотемпературной стали 1Cr18Ni9Ti в центробежные лопатки вентилятора. Направляющий лист воздуха сделан из высокотемпературной стали 1Cr18Ni9Ti, и зафиксирован на внутренней стене печи через несколько поддерживая штаног. Прокладка сопротивления создана программу-оболочку внутрь, и жара испущенная прокладкой сопротивления термально обеспечена циркуляцию через горячую систему циркуляции воздуха для того чтобы сделать температуру в форме печи. Прибор вентиляции сделан согласно тому печи термической обработки T6 и принудил горячую циркуляцию воздуха для того чтобы соотвествовать равномерной температуры печи.

  Низкопробная рамка использована для нагружать части печи и сварена со сталью раздела.

  Раковина двери печи сварена со сталью, и подкладка всей структуры волокна.

  Запечатывание между дверью печи и корпусом печи принимает редуктор шестерни червя для работы, и автоматическое запечатывание инерции унесено после того как оно на месте.

  Печь электрического сопротивления оборудована с поручая вагонеткой.

поднимаясь механизм 4,2

  Поднимаясь механизм составлен ворота, нагружая рамки, поднимаясь цепи, колеса завальцовки, etc.

  Ворот установлен на одну сторону низкопробной рамки. Он принимает низкоскоростной редуктор коэффициента и оборудован с само-запирая прибором, который может обеспечить что поручая рамка остается на любом положении и замедлять, для предотвращения быстрого удара поручая рамки по гася танку когда она падает.

  Поднимаясь мотор принимает двухскоростный мотор, который медленен поднимаясь и быстрый спуская.

  Нагружая рамка сделана из стали раздела или круглой стали согласно требованиям к потребителя, и один набор обеспечен.

система управления 4,3

  Система контроля температуры принимает тиристор пуска PID нул пересекая и метр Шанхая Guolong умный для того чтобы контролировать температуру. Она имеет overtemperature функцию сигнала тревоги для обеспечения что температура workpiece не идет overhigh.

  Механические части передачи печи обслуживания электрической жары принимают блокируя контроль, т.е., после двери печи немножко раскрывает, электропитание частей прибора и топления вентилятора будет отрезано автоматически, и электропитание подъемного устройства будет восстановлено автоматически. После того как поручая рамка достигнет обозначенное положение печи, электропитание подъемного устройства будет отрезано автоматически когда дверь печи закрыта. После того как дверь печи закрыта на месте, электропитание прибора вентилятора и нагревающего элемента можно соединиться для предотвращения аварий должных к misoperation.
