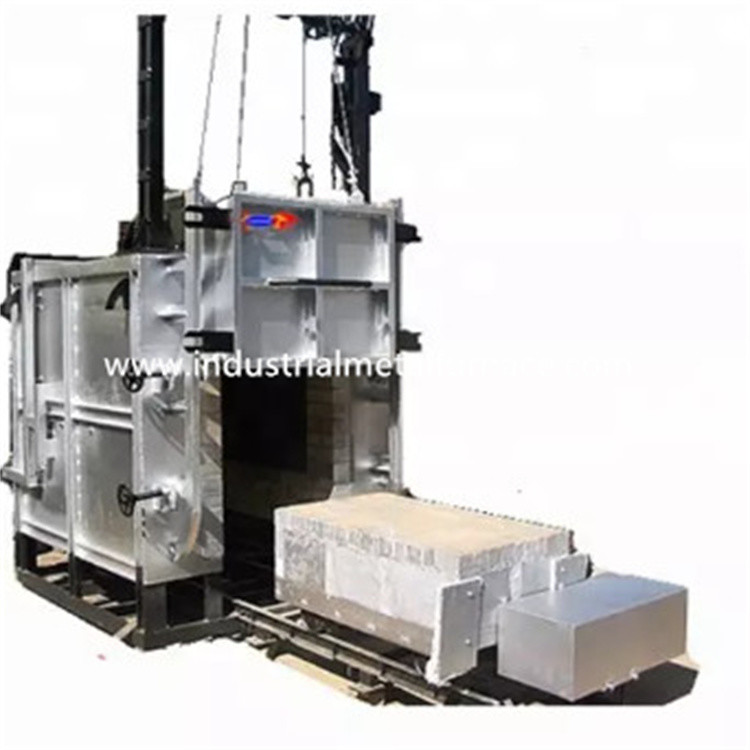

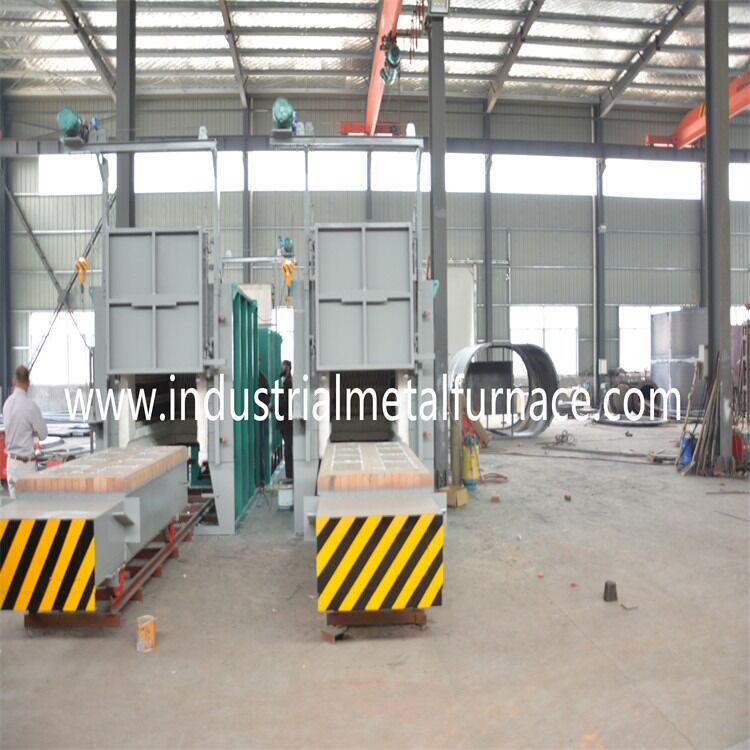

Электрическая двойная печь термической обработки вагонетки, печь шестка тележки для алюминиевых частей
1. Применение
RT2доэлектрическаяпечьшесткатележки150-6главным образомиспользованадляобработкитермической обработкинизкойтемпературыалюминиевойплиты, алюминиевыхпродуктовплиты, etc.мыимеемпечитермической обработкиширокого диапазонадлязакалять, обжигающ, гасящ, процессыcaburizing, нормализующ, идругой.
2. Основные технические параметры
| Нет. |
Деталь |
Технические параметры
|
| 1 |
Расклассифицированная сила |
140KW (1-100%) регулируемое |
| 2 |
Электропитание |
415V, 3P, 50Hz |
| 3 |
Расклассифицированная температура |
℃ 600 (нормальная работая температура: 500℃) |
| 4 |
скорость повышения температуры печи Не-нагрузки |
час ≤0.6 к 200℃ |
| 5 |
Зона управления |
2 зоны (передняя область, средняя область, зона задней части) |
| 6 |
Эффективный работая размер
|
2700×1600×1100mm (L×W×H) |
| 7 |
Нагружая размер корзины |
2540×1525×965mm (L×W×H) |
| 8 |
Соединение нагревающего элемента |
Y |
| 9 |
Единообразие температуры
|
±8℃ |
| 10 |
Точность измерения температуры
|
±1℃ |
| 11 |
расход энергии печи Не-нагрузки |
≤18% |
| 12 |
Метод контроля температуры печи автомобиля нижней |
SCR, регулятор PID; Регулятор температуры Shimaden с интерфейсом связи, экраном касания 10 дюймов (он может установить, экспорт рекордные данные за прошедший период, процесс хранения, диск u, скриншоты и другие функции)
|
| 13 |
подъем температуры поверхности печи |
<35℃ |
| 14 |
Нагревающий элемент |
0Cr25AL5 (прокладка)
|
| 15 |
Лицевая плита тележки |
Высокотемпературная сталь CrMnN,
толщина 30mm, 2 набора
|
| 16 |
Метод загрузки |
Продукт нагруженный на тележке, и после этого движениях тележки в печь
|
| 17 |
Прокладка печи |
Стандартное тугоплавкое волокно |
| 18 |
Метод отверстия двери печи |
up-down подъема 1tonElectric, загерметизированное само-весом двери, 2 набора
|
| 19 |
Метод тележки двигая |
Редуктор 3KW управляет колесами внутри и вне, 2 набора |
| 20 |
Обеспечивая циркуляцию вентилятор |
Вентилятор воздушного охлаждения 3KW центробежный, 2 набора |
| 21 |
Направляющий лист воздуха |
плита нержавеющей стали 304, 2mm толстое |
спецификация корзины 3.Loading
| Нагружая корзина |
| НЕТ. |
Деталь |
Материал |
| 1 |
Рамка |
сталь угла нержавеющей стали 6# |
| 2 |
Столбец стойки |
штанга нержавеющей стали 18mm |
| 3 |
Плита |
нержавеющая сталь 4mm |
Нагружая корзина подгонять основанный на каждом требовании к клиента. Нагружая корзина быть помещенным на вагонетке термической обработки.
раковина 3,1 печей
Структура корпуса печи стальная сделана из секционной стали 10-12# и стальных пластин ≥3mm.
3,2 выравниваясь
Прокладка печи полная структура волокна, построенная с высококачественными стандартными тугоплавкими волокнами зафиксированными круглыми стальными частями. Алюминиевые волокна пре-обжаты в блоки (силу тяжести обжатия: ≥230Kg/m3) и после этого фиксированный к корпусу печи круглыми частями нержавеющей стали.
система двери 3,3 печей и up-down двери
Дверь печи автомобиля нижняя состоится из подкладки все-волокна и кожуха стальной структуры.
Управлять методом двери: Дверь печи электрически поднята вверх и вни подъемом.
тележка 3,4
Тележка состоится из рамы тележки, колес, тугоплавкого тела bricklaying, теплостойкой плиты шестка тележки, нагревающих элементов, и механизма тележки управляя.
структура тележки: Она сварена стальной балкой Я-луча 14# и стальной пластиной 10mm.
колесо: Колеса сделаны из отливки ZG55# стальной. Трансмиссионный передаточный вал сделан из стали 45#, и обработанная жара -.
тело bricklaying: Тележка построена с кирпичами тяжелого высокого глинозема тугоплавкими, светлыми тугоплавкими кирпичами, и кирпичами консервации жары. Плотно сжатые части и площадь опоры веса bricked особенно с тяжелым типом высокими алюминиевыми тугоплавкими кирпичами. Также открытый космос выведенный для тугоплавкого выравниваясь расширения нагреванный.
плита шестка тележки: часть отливки высокотемпературной стали 30mm толстая CrMnN с максимальным работая temperature≤950℃.
механизм тележки двигая: Тележка имеет само-двигая метод. Уменьшая зубчатые передачи колесо тележки, который нужно двинуть.
Запечатывание среди двери, корпуса печи и тележки печи: Герметизировать между дверью печи и корпусом печи через давление само-веса затягивая механизм. Запечатывание между тележкой и корпусом печи через мягкие особенные кирпичи формы и блок хлопка волокна.
нагревающий элемент 3,5
нагревающий элемент: Прокладки сопротивления сплава формы сопротивления 0Cr25AL5 рифленые установлены в 2 бортовых стенах, задней стене, двери печи и дне тележки печи термической обработки. Нагревая зона 2. Все бары проводника руководства-вне сделаны из материала φ16 0Cr25AL5.
электрическая система управления 3,6
Контроль температуры: печь термической обработки вагонетки принимает японский регулятор температуры Shimaden умный для того чтобы контролировать температуру которая имеет само-настраивая функцию для того чтобы высчитать идеальный параметр PID и достигнуть стабильность температуры. Регулятор температуры имеет функции сигнала тревоги сверх-температуры и термального предохранения от обрыва пар.
система горячего воздуха 3,7 обеспечивая циркуляцию
Горячая циркуляция воздуха главным образом составлена 2 центробежных вентиляторов и направляющего листа воздуха в печи для системы термической обработки.
введение 4.Structural
Печь шестка тележки RT2-150-6 для термической обработки главным образом состоится из раковины печи, подкладки, двери печи, механизма двери печи поднимаясь и механизма обжатия двери, тележки, механизма тракции тележки, герметизирующ между корпусом печи и тележкой, нагревающим элементом и фиксированным прибором, и системой контроля температуры.
5. Объем поставки
| Нет. |
Деталь |
Q'ty |
Примечания |
| 1 |
Корпус печи |
1 набор |
Включая проводника воздуха вентилятора и нержавеющей стали сверх |
| 2 |
Тележка |
2 набора |
|
| 3 |
Электрическая вынуждающая система |
4 набора |
2 набора для тележки и 2 набора для двери |
| 4 |
Нагревающий элемент |
1 набор |
Прокладка сопротивления |
| 5 |
Система контроля температуры |
1 набор |
|
| 6 |
Шкаф контроля |
1 ПК |
|
| 7 |
Регулятор температуры |
2 ПК |
SR13 |
| 8 |
SCR |
6 ПК |
|
| 9 |
Подводящий провод компенсации |
40 метров |
|
| 10 |
Термальные пары |
2 ПК |
0-1000 |
| 11 |
Электрические детали |
1 набор |
SCR, переключатель воздуха, амперметр, вольтметр, реле жары, и переключатели |
