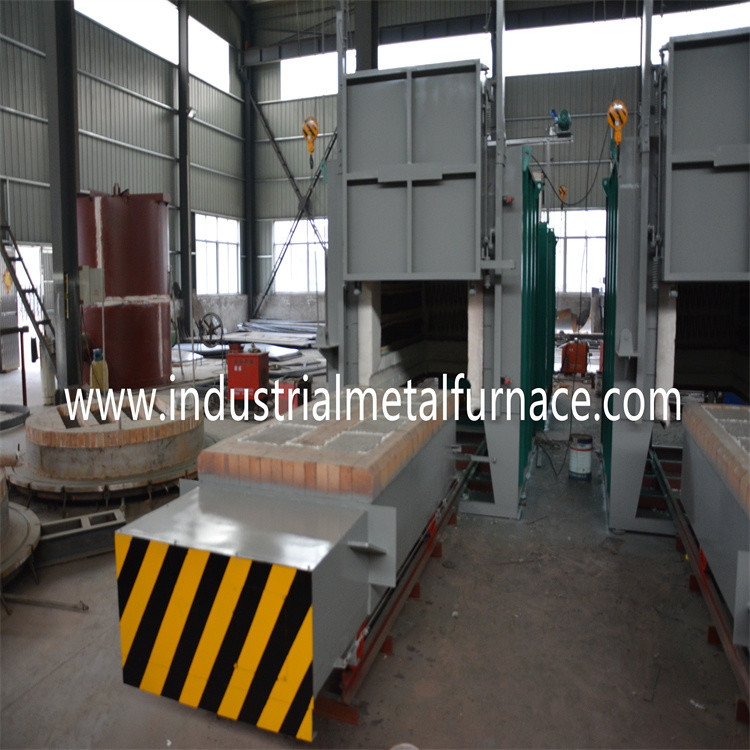

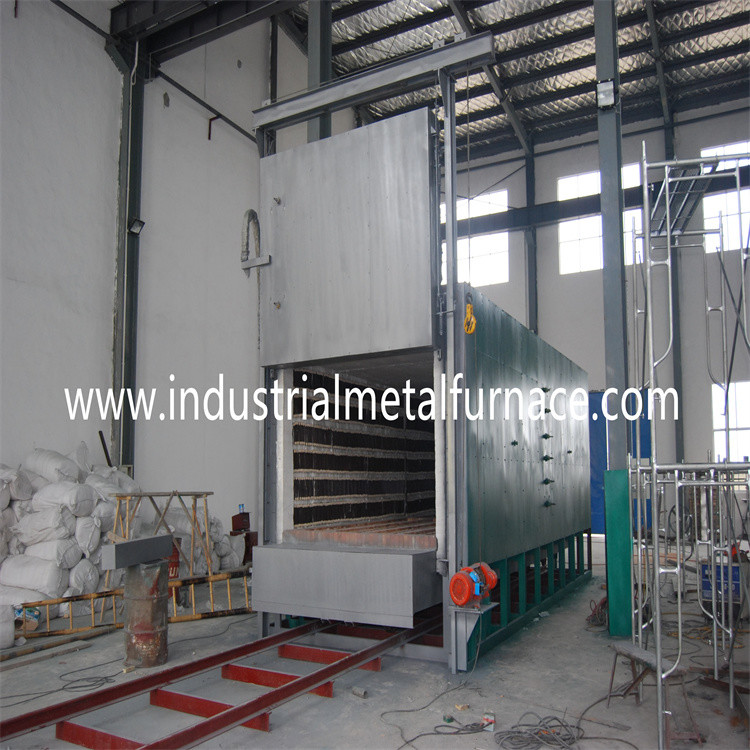

Тугоплавкий тип печь волокна термической обработки автомобиля электрического сопротивления нижняя для boronizing процесса

1. условия труда печи

1,1 высота не превысит 1000 метров.
1,2 температура окружающей среды в границах ℃ 5-40.
1,3 ежемесячная средняя относительная влажность в зоне пользы не будет больше чем 90%.
1,4 никакие проводные пыль, взрывчатый газ и коррозионный газ которая могут серьезно повредить металл и изоляцию вокруг.
1,5 никакие очевидные вибрация и завихрение.

2. Прокладка печи

Прокладка печи полная структура волокна, построенная с высококачественными стандартными тугоплавкими волокнами зафиксированными круглыми стальными частями. Алюминиевые волокна пре-обжаты в блоки (силу тяжести обжатия: ≥230Kg/m3) и после этого фиксированный к корпусу печи круглыми частями нержавеющей стали. Эта тугоплавкая выравниваясь структура имеет преимущества низкотермичной проводимости, сильной емкости анти--удара, и анти--размывания. Подкладка имеет полную толщину 330mm. Волокно силиката алюминиевое сопротивляется максимальной температуре 1200℃. Крепежные детали волокна сделаны из нержавеющей стали.

3. Нагревающий элемент

нагревающий элемент: Прокладки сопротивления сплава спирал-формы сопротивления 0Cr21AL6Nb установлены в 2 бортовых стенах, задней стене, двери печи и дне тележки. Прокладки сопротивления произведены через особенные прессформы, и установлены в стену печи ногтями фарфора. И набивка фарфора между стеной волокна и прокладками сопротивления для избежания короткого замыкания. Нагревая зона 5. Все бары проводника руководства-вне сделаны из материала φ16 0Cr21AL6Nb.

4. электрическая система управления

Контроль температуры: печь принимает регулятор температуры Shimaden умный для того чтобы контролировать температуру которая имеет само-настраивая функцию для того чтобы высчитать идеальный параметр PID и достигнуть стабильность температуры. Регулятор температуры имеет функции сигнала тревоги сверх-температуры и термального предохранения от обрыва пар.

Печь имеет 5 зон контроля температуры для контролировать рычаг между температурой и движениями мотора. Каждая зона установила с сигналом тревоги сверх-температуры.

A. согласно отростчатым требованиям, программа повышения температуры набор в умной аппаратуре и распределенный к каждой зоне температуры для контроля. Вызовите и отредактируйте соответствуя процесс, отправьте сигналы к lower level, и соберите температуру каждой зоны от верхней аппаратуры.

B. Когда поставка главной власти будет повернута дальше для деятельности, оборудование нормально будет контролировать электрическую печь согласно набору процесса программы в умной аппаратуре.

(2) регулятор мощности: он принимает высокомощную систему пуска, оборудованную с радиатором и полным набором системы воздушного охлаждения. Каждая группа в составе элементы электрообогревателя будет оборудована с амперметром, вольтметром и включеный-выключеной индикацией элементов электрообогревателя, с силой на блокируя защите и безопасных заземляя измерениях обеспечить безопасное использование. Подниматься двери печи и движение тележки все завершены в шкафе контроля. Надежная электрическое взаимосвязь между каждыми действием и силой дальше блокируя защиту с системой нагрева электрическим током.
