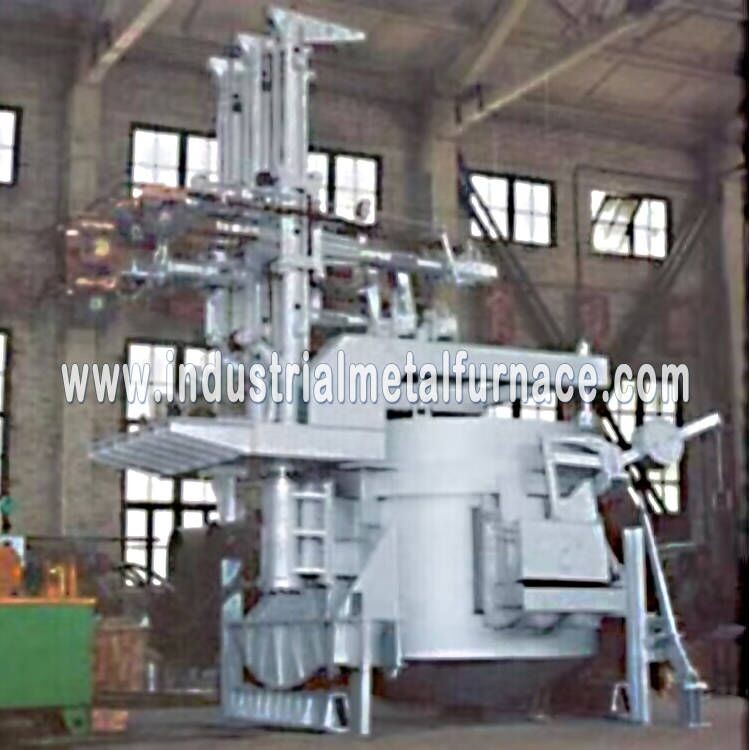

печь дуговой электропечи 2000kg плавя для песка кремнезема, драгоценного металла
1. обзор
Дуговая электропечь принимает обычную силу, верхнюю загрузку с вывинчивать колпак печи, и
выстукивая канал для того чтобы выстучать сталь. Структура принимает полу-гидравлическое и колпак печи вывинчивая тип.
Типа ям план может уменьшить требования для высоты здания фабрики.
2. Основные особенности дуговой электропечи
Эта дуговая электропечь для сталеплавильного производства принимает основную прокладку печи или кислотную прокладку печи для плавя окисей,
обогащение драгоценного металла и другие разнообразия.
Это оборудование дуговой электропечи имеет следующие основные особенности:
▲Оборудование дуговой электропечи установило с вывинчивать колпак печи, верхн-загрузку, полу-гидравлический механизм,
выстукивающ через выстукивая парашют, и установку в яму.
▲Используя тип проводную перекрестную руку медной трубки.
▲Польза большое поперечное сечение вод-охладила кабели.
▲Примите объединенную структуру раковины печи.
▲Дно дуговой электропечи принимает мискообразную структуру, которая улучшает надежность оборудования
и увеличивает срок службы.
▲Вращение колпака печи принимает большую технологию turntable, которая уменьшает смещение
вод-охлаженный кабель, уменьшает импеданс, уменьшает электрическую потерю, уменьшает расход энергии, и
уменьшает оккупированный район.
▲Самый предварительный регулятор электрода PLC использован для обеспечения точности и надежности электрода
система в наибольшей степени.
▲Цепь электрода поднимаясь оборудована для предотвращения электрода от ломать и для обеспечения эффективной деятельности
печи.
▲Метод стабилизации напряжения трансформатора стабилизация напряжения нулевой нагрузки электрическая.
▲Вторичная замотка: Обжатие тела трансформатора: Обжатие катушки принимает особенный цилиндр масла весны
ногти давления, все катушки собраны в целом и вакуум-высушены.
▲Трансформатор может быть перегружен 20% в течение длительного времени, и имеет достаточную механическую прочность для обеспечения этого
оно может выдержать частые удары короткого замыкания.
▲Трансформатор, который принудили метода водяного циркуляционного охлаждения масла (OFWF), принимая безотказное, который принудили масло обеспечивая циркуляцию
водяное охлаждение.
▲Вещества активной зоны трансформатора сделаны из изделий высокого качества.
▲Масло трансформатора принимает масло 25#.
▲Трансформатор оборудован с тяжелым газом, светлым газом, и функциями предохранения от releaser давления, и на-нагрузкой
переключатель оборудован с тяжелыми функциями предохранения от газа.
4. Основные технические параметры
| НЕТ. |
Деталь |
Блок |
Значение |
Примечание |
| 1 |
Емкость расклассифицированная дуговой электропечью |
T |
2 |
|
| 2 |
Диаметр раковины |
mm |
Φ2200 |
Выстукивая парашют |
| 3 |
Поднимаясь высота колпака печи |
mm |
200 |
|
| Колпак печи вывинчивает угол |
° |
~83 |
|
| Подъем и вращение колпака печи |
|
|
Гидравлический управлять |
| 4 |
Диаметр графитового электрода |
mm |
200 |
|
| Диаметр поляка электрода разбивочный |
mm |
620 |
|
| Ход электрода поднимаясь |
mm |
1100 |
|
| Скорость электрода up/down максимальная |
m/min |
3/2.5 |
|
| метод контроля |
|
|
привод Шестерн-шкафа |
| Форма руки электрода |
|
|
Тип проводная перекрестная рука медной трубки |
| 5 |
Выстукивая угол |
° |
45 |
максимум |
| Наклонение шлака |
° |
15 |
максимум |
| 6 |
Емкость электрической печи расклассифицированная трансформатором |
KVA |
1250 |
Смогите быть перегружено 20% |
| основное напряжение тока |
KV |
10/6.3 |
|
| Отсутствие давления выключения |
V |
210-104 |
5- стабилизация напряжения ровного не-возбуждения электрическая |
| вторичное течение |
|
4000 |
|
| Форма трансформатора охлаждая |
|
|
Сильное водяное циркуляционное охлаждение масла |
| |
|
|
|
| 7 |
давление деятельности гидравлической системы |
MPa |
6 |
|
| средство деятельности |
|
|
Износоустойчивое гидравлическое масло |
| 8 |
охлаждая система водообеспечения |
|
|
Промышленная вода (включая охлажденная вода трансформатора) |
| Входное давление |
MPa |
>0.3 |
|
| Температура воды входа |
℃ |
≤32 |
|
| температура воды |
℃ |
<50 |
|
| Охлаждая расход воды |
m3 /h |
~20 |
|
Объем поставки дуговой электропечи EAF-1.5T
| Нет. |
Деталь |
Содержание и объем |
Q'ty |
| 1 |
Механическая часть |
|
|
| 1,1 |
Корпус печи (φ2200) |
Раковина печи, выстукивая парашют, механизм двери печи, etc. |
1 набор |
| 1,2 |
Вод-охлаженное кольцо колпака печи |
Вод-охлаженные кольцо печи, etc. |
1 набор |
| 1,3 |
Механизм электрода поднимаясь |
3 набора столбцов, прибора направляющего ролика и изолируя частей, шестерн-шкаф-редуктора |
1 набор |
| 1,4 |
Крышка поднимаясь и
роторный механизм
|
Рамка колпака печи вращая, механизм колпака печи вращая, механизм колпака печи поднимаясь |
1 набор |
| Подшипник slewing колпака печи роторный |
1 набор |
| 1,5 |
Печь опрокидывая механизм |
Опрокидывающ вашгерд, горизонтальная поддержка, опрокидывая платформу, вращение колпака печи и вывинчивая поддержку |
1 набор |
| 1,6 |
Система охлаждения |
Раздатчики воды, возвращенный танк, клапаны трубопровода и родственные аппаратуры |
1 набор |
| 2 |
Сильнотоковая часть |
|
|
| 2,1 |
Проводная перекрестная рука |
Проводной тип проводная перекрестная рука медной трубки 3 части, струбцины, держа кольца, etc. |
1 набор |
| 2,2 |
Короткая сеть |
Гибкие компенсаторы, проводные медные трубы, замки для канатов, кронштейны и крепежные детали, изолируя части, etc. |
1 набор |
| |
|
Настоящий трансформатор |
3 ПК |
| 2,3 |
Вод-охлаженный кабель |
Большим кабель вод-охлаженный поперечным сечением |
1 набор |
| 3 |
Гидравлическая система |
|
|
| 3,1 |
Гидравлическая станция |
Масляный бак, фильтр для масла высокого давления, интегрированный блок клапана, охлаждая прибор, аккумулятор |
1 набор |
| 3,2 |
гидравлический цилиндр |
опрокидывать цилиндр |
1 |
| Электрод зажимая цилиндр |
3 |
| Колпак печи поднимая роторный цилиндр |
1 |
| 4 |
Электрические части |
|
|
| 4,1 |
Трансформатор печи |
HSSP-1250KVA, аксессуары трансформатора и охладитель масл-воды |
1 набор |
| 4,2 |
высокая система давления |
(6KV) шкаф переключателя вакуума 10KV |
1 набор |
| 4,3 |
Учреждение и станция автоматического регулирования электрическим управлением низшего напряжения |
Шкаф силы низшего напряжения, электрический шкаф контроля, деятельность PLC главные таблица и коробка полевой операции |
1 набор |
