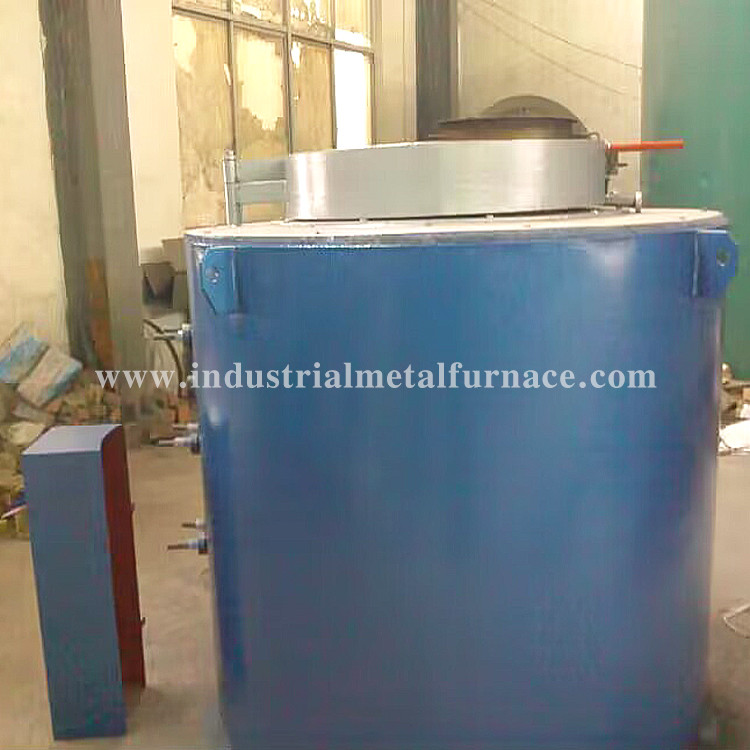

Ванна соли электрического сопротивления нагревает обрабатывать печи и оборудование для частей металла
1. Применение
Внешне нагретая печь ванны соли тип серии печь используемая для термической обработки частей металла,
как гасить, обжигать, закалять, нормализовать, никакие топление и обуглероживать оксидации, etc.
2. Технические параметры печи обслуживания жары
| Нет. |
Деталь |
Спецификация |
| 1 |
Модель |
RYG-90-7 |
| 2 |
Расклассифицированная сила |
90KW+5% (1-100% регулируемое) |
| 3 |
Расклассифицированное напряжение тока |
380V, 3phase, 50HZ |
| 4 |
Расклассифицированная температура |
℃ 800 |
| |
Работая температура |
750℃ |
| 5 |
Соединение нагревающего элемента |
Y |
| 6 |
Метод контроля температуры |
SCR, управление PID, над сигналом тревоги температуры |
| 7 |
Зона контроля температуры |
1 пункт контроля zone+one внутри камеры печи для того чтобы измерить температуру |
| 8 |
Эффективный работая размер |
Φ900*1000mm
(глубина diameter*internal тигля внутренняя)
|
| 9 |
Точность контроля температуры |
±2℃ |
| 10 |
Единообразие температуры |
±10℃ |
| 11 |
Пустая сила потери печи |
≤18% |
| 12 |
Подъем температуры поверхности печи |
≤40℃ |
| 13 |
Нагревая сторона |
топление 4-стороны |
3. Структура печи
Печь ванны соли состоится из раковины печи, тигля и системы контроля температуры.
Раковина печи
Раковина печи обслуживания жары сварена сталью канала и сталью угла. Внешняя плита раковины сделана из стали Q235,
что имеет особенность твердой, надежной, хорошей общей прочности и не легкий для того чтобы деформировать. Прокладка печи принимает
тугоплавкое волокно с толщиной 300mm. Нижняя подкладка принимает тугоплавкий кирпич глины 1.3g/cm3 и тяжелые кирпичи
для уязвимой области. Изолирующий слой принимает волокно алюминия силиката тугоплавкое, и наружный изолирующий слой принимает плиту диатомина и азбеста.

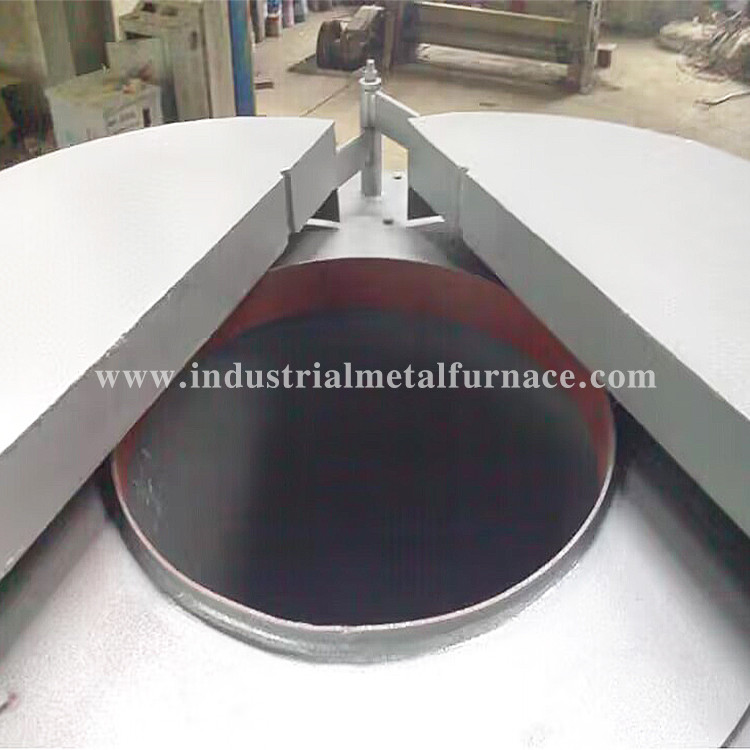

Тигель
Тигель сделан из плиты нержавеющей стали 316L 10mm (0Cr17Ni12Mo2). Он использован для предотвращения жидкого соли
инфильтрат в слой изоляции и паз соли. Когда паз соли поврежден, его можно подняться вне для ремонта.
Нагревающий элемент
Нагревающий элемент принимает пояс сопротивления 0Cr25AL5. Нагревающий элемент аранжирован вокруг корпуса печи так
что тигель смог быть нагрет равномерно. Дно печи принимает тугоплавкие кирпичи.
Система управления
Шкаф основного управляющего воздействия принимает тип совмещенный шкаф GGD вертикальный. Щиток управления системой электропитания состоится из метра ампера, вольтметра, регулятора температуры, рекордера температуры и командных выключателей.
4. Объем поставки
| Нет. |
Деталь |
Q'ty |
| 1 |
Корпус печи |
1 набор |
| 2 |
теплостойкий тигель нержавеющей стали 316L |
1 часть |
| 3 |
Нагревающий элемент |
1 набор |
| 4 |
Система управления |
1 набор |
| 5 |
Термопара |
2 набора |
