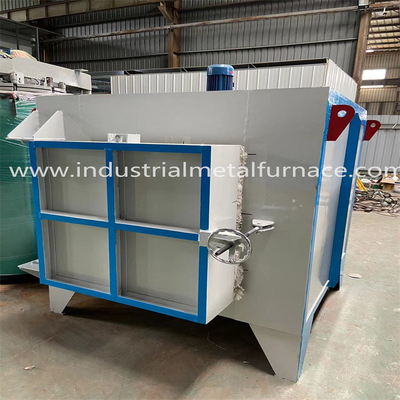

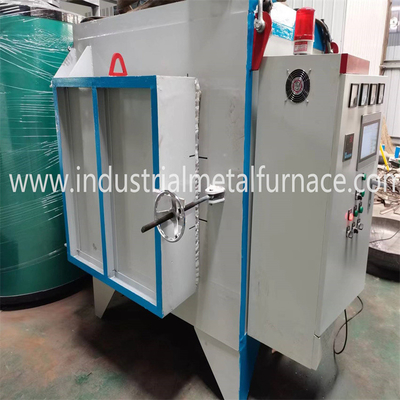

Электрическая печь типа коробки для тепловой обработки средних или мелких металлических или сплавных частей

1. Применение

Электрическая печь с кострами RX3-25-12 в основном используется для тепловой обработки средних или малых металлических или легированных деталей.

2. Основные технические параметры

3Структурное введение

Нагревательная печь RX3-25-12 состоит в основном из корпуса печи, подкладки, двери печи, нагревательного элемента и системы контроля температуры.

3.1 шерстьНацистское тело

Стальная конструкция корпуса печи изготовлена из продольной стали 6-8# и стальных плит 3-12 мм. Боковые столбы и задние столбы изготовлены из продольной стали,и укреплены секционными стальными опорами. Внешняя стена печи окрашена 2 слоями праймера и 2 слоями покрытия краски.

3.2 облицовка

Корпус печи типа коробки построен из огнеупорных кирпичей и волокна.Алюминиевые волокна предварительно сжаты в блоки (сжатие гравитации: ≥ 235 кг/м³Эта огнеупорная обшивка обладает преимуществами низкой теплопроводности, высокой устойчивости к ударам и антиэрозии.Общая толщина обшивки 325 мм.Силикатное алюминиевое волокно выдерживает максимальную температуру 1250°C.

3.3 дверь печи и дверь сверху вниз

Дверь печи типа коробки состоит из полностью волокнистой обшивки и стальной конструкции.Дверная подкладка состоит из высокотемпературных волоконных блоков, что то же самое, что и подкладка тела печи.. Общая структура печи сохраняет свою форму при нагревании. Дверь имеет боковой тип открытия. Дверь открывается вручную в сторону.

3.4 дно печи:

Дно печи состоит из огнеупорной кладки, 30 мм толщины Ni7N боги поверхности плита.Для обеспечения грузоподъемности и защиты срока службы провода печи прокладывается слой теплостойкой стальной нижней пластины.

Нижняя подкладка: композитная подкладка изготовлена из первоклассных огнеупорных кирпичей с высоким содержанием алюминия, легких огнеупорных кирпичей, изоляционных кирпичей и т. д.Установка нагревательных элементов с помощью канавок построена на подкладке, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureВо время производства, расширение соединений остаются, чтобы предотвратить подкладку от расширения и повреждения его при нагревании.

3.5 нагревательный элемент

нагревательный элемент: резистентные ленты из сплава 0Cr27AL7Mo2 устанавливаются в левую и правую стенки, дно печи и дно печи.

3.6 электрическая система управления

Контроль температуры: для контроля температуры используется PID-контроль с использованием интеллектуального контроллера температуры Shimaden.можно достичь оптимального контроля каждой температурной зоныС его функцией онлайн самонастройки можно рассчитать оптимальные параметры PID печи для достижения идеальной температурной стабильности.

Эта система контролирует температуру печи для тепловой обработки.

В соответствии с требованиями процесса, после установки в интеллектуальном контроллере температуры, он выделяется на контроль температурной зоны.передавать сигналы на нижний уровень, и собирать температурные данные с прибора верхнего уровня в каждой области.

Когда основное питание включено, устройство будет управлять электрической печью в соответствии с настройками в умном приборе.

Управление мощностью: система управления использует высокомощную систему запуска, оснащенную радиатором и полной системой охлаждения воздухом.Оснащенные автоматическим воздушным переключателем для вторичной защитыКаждая группа электрических нагревательных элементов оснащена амперметром, вольтметром и индикатором включения/выключения для электрических нагревательных элементов.с защитой от блокировки и безопасными заземлениями для обеспечения безопасного использования.

4. Компоненты происхождение

5Установка

Печь должна быть установлена самим заказчиком, а поставщик предоставляет руководство пользователя на английском языке.Онлайн-поддержка и руководство видео для клиента из-за нынешней эпидемической ситуации по всему миру.

6Послепродажное обслуживание

Гарантия на печь составляет 13 месяцев с даты отправки. В течение гарантийного периода повреждения ремонтируются или заменяются, если они вызваны производственными дефектами.Покупатель взимает определенную плату, если ущерб причинен самим покупателем..
