Печь для тепловой обработки с устойчивостью к тушению

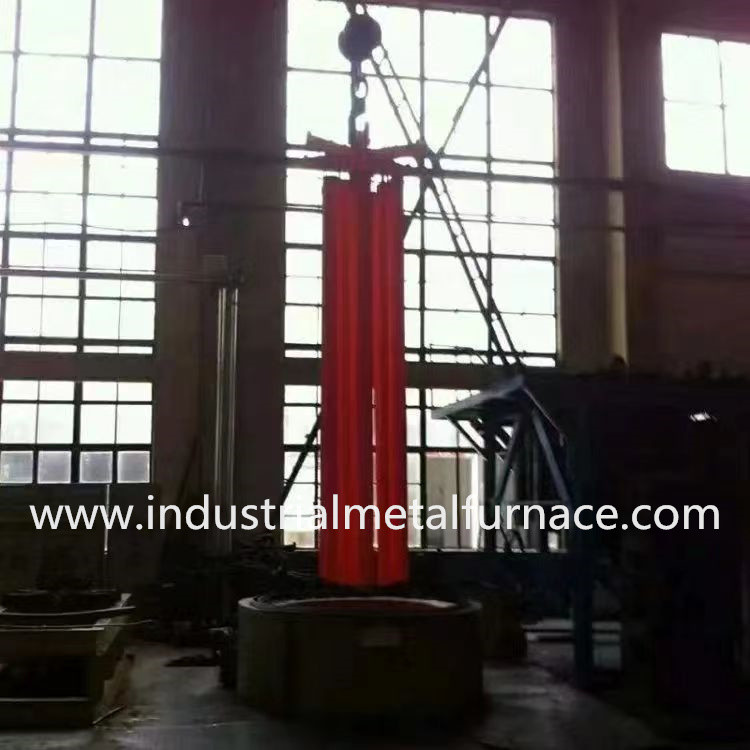

Печь для тепловой обработки типа ямы

1. Обзор

RQ₃серийная высокотемпературная печь для отопления с водой из ямы (далее - электрическая печь) - это

Периодическая работа типа сопротивления печи. номинальная температура 1200°C, и печь является вертикальной

Покрытие печи гидравлически разделено, а печь окружена ремнями сопротивления.

Резистентные ремни расположены внизу печи, а нижняя пластина печи заложена сверху.

В печи есть защитное кольцо из нержавеющей стали, чтобы предотвратить столкновение рабочей части с печью

Эта промышленная электрическая печь подходит для высокотемпературных

Процессы тушения, отжига и другие термические процессы для различных крупных и средних деталей.

преимущества сильной герметичности внутри печи, высокой однородности температуры печи, хорошей экономии энергии

и удобной эксплуатации.

2Главный.ТехническиеПараметрыиз печи типа ямы

3Условия использования

3.1 использование в помещении;

3.2 отсутствует проводящая пыль, взрывоопасный газ или коррозионный газ, которые могут серьезно повредить металл и изоляцию вокруг;

3.2 отсутствие видимых вибраций или ударов;

3.4 В мастерской должны быть установлены средства пожаротушения и выхлопного дыма.

4Структурное введение

Электрическая тушильная печь состоит в основном из оболочки печи, обшивки печи, нагревательных элементов, защитного покрытия,

Плита дна печи, крышка печи и механизм подъема, система контроля температуры и т.д.

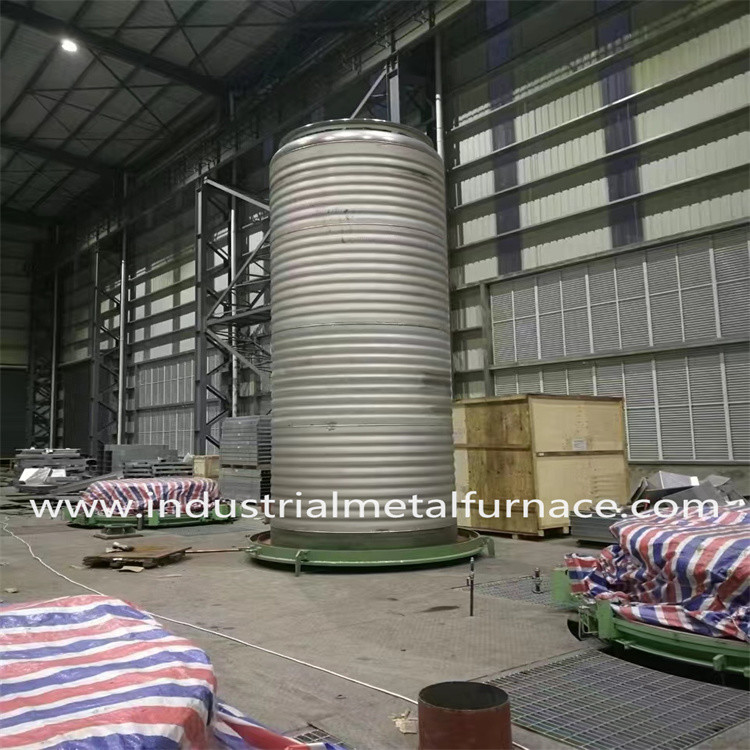

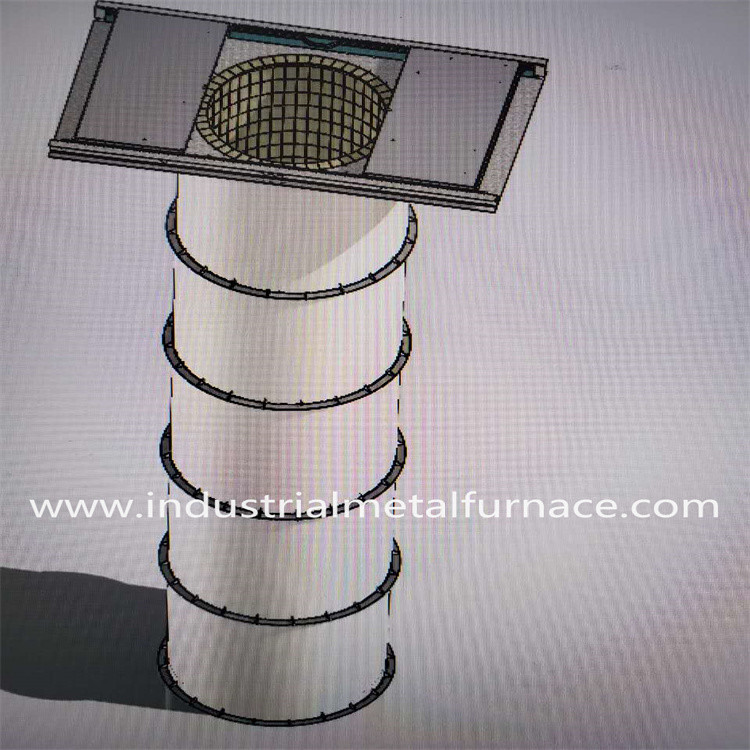

4.1 Оболочка печи в основном сварляется высококачественными стальными пластинами толщиной 5 мм в твердую раму.

Тело печи делится на четыре секции и скрещивается вверх и вниз.

Внешний вид тела печи прямой, красивый, без морщин или

Внешняя часть корпуса печи окрашена двумя слоями праймера и двумя слоями верхнего покрытия согласно

цветовой код выбирается в соответствии с общим отраслевым стандартом или заводским стандартом Стороны А,

и ключевые части окрашены краской, устойчивой к высокой температуре.

4.2 Основной корпус обшивки построен из высококачественных рефрактерных сложных блоков из циркония.

методом вакуумного вращения Шаньдун Луян, используя стандартные фиксаторы и научные и разумные методы монтажа.

Перед монтажем сложные блоки из волокна снова предварительно сжимаются и прикрепляются к оболочке специальными креплениями из нержавеющей стали.

Общая толщина установки обшивки печи составляет 300 мм. Структура имеет низкую теплопроводность, низкую

растворение, отличная химическая стабильность, тепловая стабильность, термовибрационная устойчивость, отличная прочность на растяжение и коррозия

Максимальная температурная стойкость циркониесодержащего алюминиевого силикатного волокна составляет 1350 °C, а материал

из нержавеющей стали круглой стали.

4.3 Дно печи для тепловой обработки с электрическим сопротивлением типа ямы изготовлено из композитной подкладки из тяжелого высокоалюминиевого материала

огнеупорные кирпичи, легкие огнеупорные кирпичи, изоляционные кирпичи и т.д.

с тяжелыми огнеупорными кирпичами с высоким содержанием алюминия (при высокой температуре к грязи добавляется клей во время кладки)

В процессе производства оставляются расширительные соединения, чтобы предотвратить расширение и размывание обшивки.

Огнеупорный слой встроен в полосу, в которую помещается нагревательный элемент,

и также используется для размещения нижней пластины печи.

4.4 Нагревательный элемент на дне печи покрыт пластинкой на дне печи из теплостойкой стали ZG40Cr25Ni20

Он имеет новый тип застежки, чтобы предотвратить попадание оксидной чешуи на рабочую часть.

нагреватель.

4.5 Нагревательный элемент изготовлен из высококачественного высокопрочного сплава HRE, переработанного в ремень сопротивления.

Резистентный ремень фиксируется специальными керамическими винтами (см.

Его конструкция проста в установке и быстро поддерживается и заменяется.

тепловой короткий сбой с оболочкой печи, чтобы вызвать местное перегрев оболочки печи.

Керамическая прокладка помещается между стенами волокна и ремнем сопротивления, чтобы гарантировать, что поверхность волокна не будет

в непосредственном контакте с ремнем сопротивления, увеличивая тем самым нагревательный эффект ремня сопротивления.

Керамические винты и прокладки синтерируются и формируются при высоких температурах с использованием корунда

Устройства разделены на восемь

В каждом отопительном участке расположена независимая группа отопления, и нет межзонового расположения.

Диаграмма установки резистентной полосы Диаграмма керамического винта

4.6 Материал защитного кольца из нержавеющей стали 310S толщиной 5 мм.

В печи установлены несколько защитных колец вверх и вниз, что эффективно ограничивает

левый и правый поворот заготовки при входе и выходе из печи, и может предотвратить

Рабочая деталь не должна столкнуться с проволокой печи при входе и выходе из печи.

4.7 Покрытие печи и механизм открытия и закрытия: Покрытие печи изготовлено из:

3 мм толщины стальной пластины пополам, а изоляционный материал изготовлен из циркония содержащего алюминия

силикатные сложные блоки, закрепленные с помощью якорей, толщиной 300 мм.

открывается и закрывается гидравлическими толкательными стержнями, а на левой и правой крышках печи устанавливаются шкивы.

Покрытие печи может перемещаться 4.8 Электрическая система управления

4.8.1 Основные компоненты управления, такие как регулятор мощности, контактор переменного тока, быстрый предохранитель, промежуточное реле,

переключатель работы, кнопка, индикатор сигнального света и т.д. принимают надежные продукты известных отечественных марок.

Приборы, указывающие на ток и напряжение, чувствительны, точны, надежны и имеют длительный срок службы.

4.8.2 Автоматическая система контроля температуры

(Диаграмма шкафа управления)

4.8.4 Температура каждой температурной зоны контролируется японским Shimaden SRS13A

серийный интеллектуальный программируемый регулятор температуры и регулируемый регулятором высокой мощности.

Главный инструмент управления каждой зоны общается с сенсорным экраном, и его выход использует

технология модуля пропорции времени для прямого запуска регулятора мощности для управления процессом нагрева.

4.8.5 Японский интеллектуальный регулятор температуры Shimaden для электрической печи типа ямы имеет

функции единого программирования температуры и времени, самостоятельного регулирования температуры и времени,

и измерительный дисплей. Измеритель имеет несколько режимов вывода и многоканальные функции управления выводом,

и может переключаться между ручным и автоматическим режимами онлайн.

(Shimaden SRS13A T)температурыВКонтроллер)

4.8.6 Умный счетчик имеет функцию связи с сенсорным экраном, так что кривые процесса

и данные каждой области могут быть вызваны и напечатаны на флеш-накопитель USB в любое время, а также

храниться случайным образом для автоматического хранения всех фактических данных процесса тепловой обработки производства в течение ≥ 1 года.

4.8.7 Каждая зона имеет три ампера для указания тока цепи, и каждый модуль регулятора мощности

оснащены защитой от быстрых предохранителей.

4.8.8 Промышленный контроллер с сенсорным экраном MCGS (с сенсорным экраном 10) оснащен стандартным USB-накопителем.

интерфейс для упрощения хранения и печати данных.

4.8.9 Система обладает высокой надежностью и функциями противодействия помехам.

4.8.10 Собирать температуру главного управления в режиме реального времени с главного инструмента управления более низкого уровня.

Состояние каждой зоны температуры печи и ее сигнализация в любой момент процесса может быть

отображается и записывается в реальном времени до завершения процесса.

4.8.11 Интерфейс системы

Диалоговый интерфейс между человеком и компьютером: интерфейс дисплея компьютера имеет красочный обзор системы,

настройки параметров, отображение параметров, кривые настройки, кривые процессов, моделирование процессов,

Все рабочие интерфейсы отображаются на китайском.

У него есть одна кнопка запуска и остановки после установки кривой процесса.
