Теплообрабатывающая печь для металлических проводов и стержней 950C Максимальная температура 320кВт Мощность 3 Отопительные зоны Энергосберегающая конструкция
1. Оборудование Цель электрической теплообрабатывающей печи
Он используется для общего смягчения, отжига и сфероидизации тепловой обработки металлической проволоки,
Это относительно неокисляющая и энергосберегающая периодическая термическая обработка.
Эта серия электрических печей может быть использована для теплообработки таких процессов, как
В качестве воздушного нагрева и высокотемпературного отжига ниже 950°C.
Сильная герметичность внутри печи, высокая однородность температуры печи, хорошая экономия энергии
и удобной эксплуатации.
2Главный.Технические Парамметры
| Нет, нет, нет. |
Положение |
Технические параметры |
| 1 |
Номинальная тепловая мощность |
320 кВт+5%(1-100% регулируемая мощность) |
| 2 |
Номинальная температура |
950°С |
| 3 |
Общая температура |
720-850°C |
| 4 |
Электрическое питание |
380 В, 3-фазный, 50 Гц |
| 5 |
Количество отопительных зон |
3 зоны (верхний, средний, нижний) |
| 6 |
Эффективный рабочий размер бака муфли печи |
Ø 2150 × 2500 мм (диаметр×высота) |
| 7 |
Однородность температуры |
±10°С |
| 8 |
Точность регулирования температуры |
±2°C |
| 9 |
Потеря мощности пустой печи |
≤ 10% |
| 10 |
Открытие корпуса печи и крышки печи |
Открывается и закрывается мастерским краном |
| 11 |
Способ нагрева |
Боковые стены печи + дно печи |
| 12 |
Проектированная грузоподъемность дна печи |
Максимум 10 т |
| 13 |
Повышение температуры наружной стены печи |
≤ 45°C |
| 14 |
Способ загрузки печи |
Рабочую часть поднимают и нагревают в муфлевом баке печи. |
| 15 |
Метод контроля температуры |
Управление PID тиристором Япония Shimaden интеллектуальный приборный контроль температуры с сигнализацией о перегреве и сигнализацией о перегреве. |
| 16 |
Контроллер мощности |
Регулятор мощности, пропорциональный времени тиристора, подключенный к интеллектуальному инструменту контроля температуры. |
| 17 |
Тип обшивки печи |
Структура огнеупорных волокон, дно печи построено из тяжелого огнеупорного кирпича |
| 18 |
Тип уплотнения бака муфли печи |
высокотемпературный силиконовый уплотнитель Способ охлаждения: охлаждение водой |
| 19 |
Система охлаждения конца процесса |
быстроохлаждающий вентилятор + выпуск воздуха |
3ОборудованиеСтруктура
Р.Дж.2- 320-9 - печь с термостойкостью, в основном состоит из печи
корпус, крышка печи, нагревательные элементы и устройства крепления; система электрического управления; печь
Система автоматического контроля температуры и т.д.

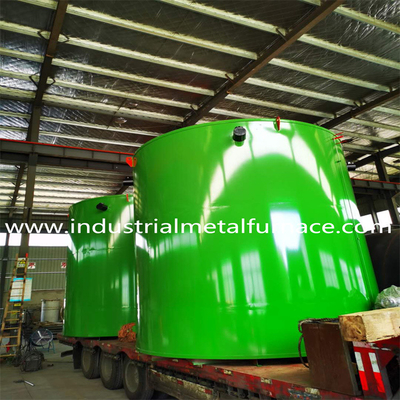

Шкаль: рама обеспечивает стабильность.
стальи6 мм нижней пластины),Он хорошо сварен, окрашен по стандартам, с высоким...
Температурная краска дляключевые части.

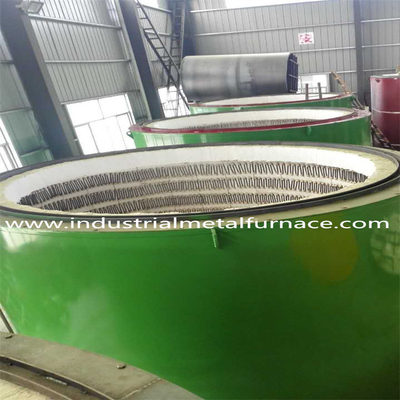

Линейка: полная волокнистая структура, использующая высококачественные огнеупорные волокна из Шаньдун Луян.
До...блоки сжатых волокон (≥ 230 кг/м3) закрепляются круглой сталью из нержавеющей стали.
Изоляция≥ 320 ммДно имеет высокоактивные кирпичи с расширительными соединениями
и ленточный отоплениеэлементы, охватываемыетеплостойкие пластины.

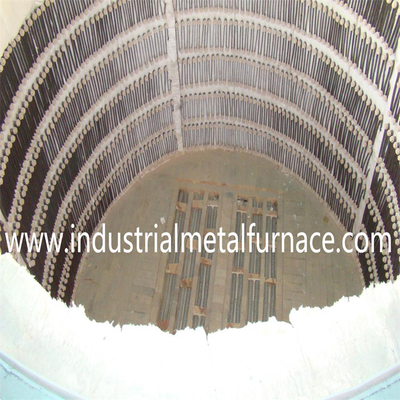

Нагревательные элементы: изготовлены из сплава 0Cr25Al5, волнистые ремни сопротивленияустановлены на
стороныи внизу.Используются специальные формы и керамические винты.
снезависимые группы.Свинцовые стержни φ16 0Cr25Al5, и зажимы для проводки
хромированный.Нейтральные точки ремней сопротивлениянулевая связь.

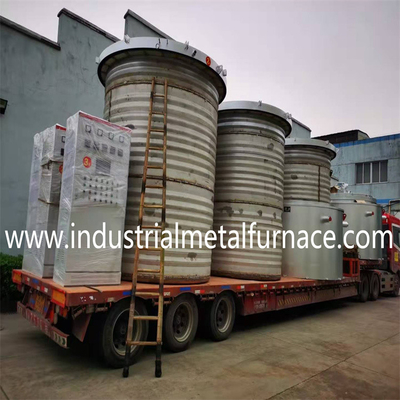

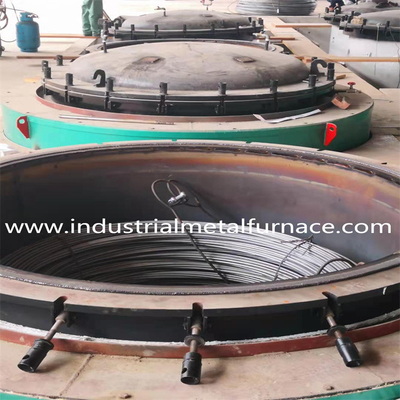

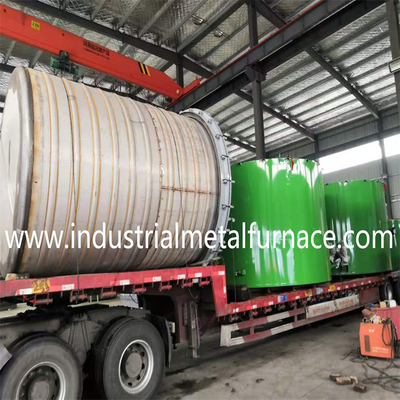

Резервуар муфли: изготовлен из 10 мм 321 нержавеющей стали (10 мм дно), с круглым
давление -запечатанныйФланц из углеродистой стали толщиной 30 мм имеет
Графитовое кольцо.25мм А3листовая крышка, из нержавеющей стали 321
изоляционный ящик, запечатанный 14 - 16ручные винты.
Устройство для защиты атмосферы: крышка печи имеет воздушный вход, выхлопный порт (оба
сручные клапаны),индикатор давления и подъемное кольцо.
4. Страницы с сенсорным экраном:
5. Объем поставки
| Нет, нет.. |
Положение |
Q??ТИ |
Примечаниес |
| 1 |
Корпус печи |
1 комплект |
Включая нижнюю пластинку печи |
| 2 |
321 Резервуар для муфли из нержавеющей стали |
1 комплект |
Изолированная крышка печи из нержавеющей стали |
| 3 |
Нагревательные элементы |
1 комплект |
Резистентная лента |
| 4 |
Система контроля температуры |
1 комплект |
|
| 5 |
Управляющий шкаф |
1 комплект |
|
| 6 |
Япония Shimaden температурный контроллер |
3 комплекта |
|
| 7 |
Тиристор |
9 комплектов |
|
| 8 |
Компенсационная проволока |
60 м |
|
| 9 |
Термопары |
3 шт. |
К-тип 0-1100 |
| 10 |
Подъемные электрические |
1 комплект |
Контактник, воздушный переключатель, амперметр, вольтметр, теплореле, переключатель и т.д. |
6.МСписок компонентов
| No. |
Положение |
Производство |
| 1 |
Контроллер температуры |
Ниппон Шимаден |
| 2 |
Тиристор |
Jiangsu Danxiang Thyristor Technology (Гянсу Дансианг Тиристорная технология) |
| 3 |
Резистентные полосы |
Шоуганг, Пекин |
| 4 |
Изоляционные материалы |
Группа Shandong Luyang |
| 5 |
Огнеупорные материалы |
Иксинг, Цзянсу |
| 6 |
Сталь |
Tangshan Iron and Steel, Anshan Iron and Steel (Таншанское железо и сталь, Аншанское железо и сталь) |
| 7 |
Плитка из нержавеющей стали |
TISCO |
| 8 |
Вакуумный насос |
Шанхай |
| 9 |
сенсорный экран |
MCGS, Китай |
| Примечания:Поставщик имеет право изменить марку компонентов на эквивалентные из-за отсутствия существующих. |
7Послепродажное обслуживание
Гарантия на вакуумную теплообрабатывающую печь составляет 13 месяцев с даты
Продавец несет ответственность за ремонт печи или замену сломанных деталей.
если неисправности вызваны производственными дефектами, но ущерб, вызванный неисправной работой
рабочие должны быть отремонтированы самим покупателем или продавцом за определенную плату.
(Легко изнашиваемые части и естественное потребление высокотемпературных частей не включаются в
гарантии.)
