1Требования пользователя

2ОборудованиеSвыборы,ВОпозиция иD- Не знаю.RОдноразовые

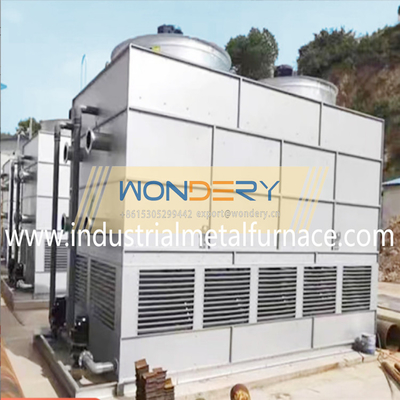

Состав отбора: исходя из требований, предложенных вашей компанией, мы рекомендуем

следующий полный набор оборудования для индукционной закаливания (мощность индукционного питания

200 кВт, рабочая частота 8-30 КГц), включая следующее специальное оборудование:

3Процесс работы:Оборудование перемещает заготовку вверх и вниз для сканирования

Угасание.

Процесс тушения: его можно заряжать вручную или с помощью робота.

скрутить нагревательный центр продукта, использовать редактированную программу для запуска автоматического нагрева,

регулировать соответствующую мощность в соответствии с температурной скоростью во время нагрева, и когда

нагрев завершен, отключить нагрев, отсрочить охлаждение, перезапустить верхнее и нижнее сервоприводы,

и обработка завершена. → Убирайте заготовку.

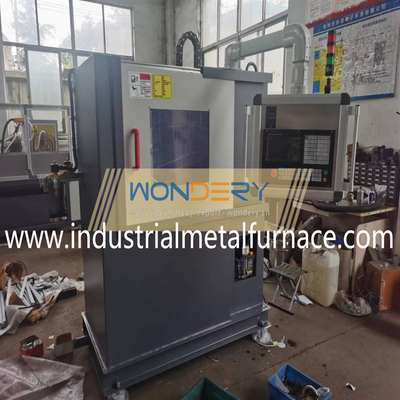

Требования к конструкции: оборудование должно иметь автоматический режим и ручный режим.

Конкретные требования следующие:

1) Машинный инструмент имеет вертикальную конструкцию.

и автоматические функции, и рабочая станция может вращаться, подниматься и опускаться.

2) Начало и остановка питания должны иметь два режима: "ручное управление" и "удалённое управление".

3) Частота колебания питания 8-30 КГц, номинальная мощность 200 КВт.

4) Требование точности повторного расположения движущейся платформы тушильной машины

трансформатор инструмента ≤ 0,05 мм.

5) Весь комплект оборудования должен иметь функции ручной и автоматической работы, а

панель управления оборудованием должна иметь регулируемую функцию скорости.

требуется иметь произвольные функции программирования и хранения, и различная обработка

параметры могут быть установлены в соответствии с требованиями процесса различных деталей.

Система управления должна иметь функцию блокировки паролем для предотвращения несанкционированного персонала

от изменения параметров процесса.

6) Цвет всего оборудования: преобладает заводский стандарт.

цвета должны быть реализованы в соответствии с соответствующими национальными стандартами безопасности.

Общее чувство сильное, легко отладки и обслуживания, и расположение нефтепровода,

источник газа и линия электроснабжения должны быть разумными, аккуратными и красивыми;

Передатчику необходимо принять необходимые меры по защите от пыли.

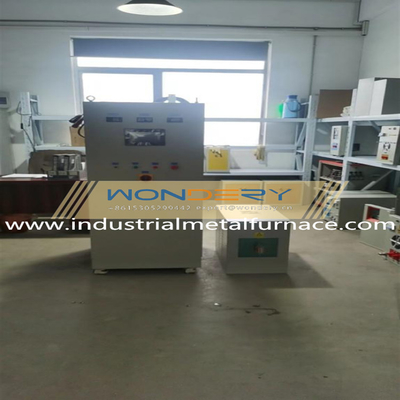

4Индукционное теплоснабжение

4.1 Технические параметры

4.2 Управляющая часть оборудования: в основном состоит из источника питания, регулятора,

Управление фазовым сдвигом, защитная схема, адаптивная схема фазовой последовательности, расчет запуска

схема, отслеживание частоты инвертора, формирование импульса инвертора, усиление импульса и

Его основные компоненты используют высокопроизводительные, высокоплотные, крупномасштабные

специальные интегральные схемы ASIC-2, произведенные в Соединенных Штатах, так что внутренние схемы

за исключением регулятора все оцифрованы, и выпрямитель триггер часть не требует никаких

регулировки, и имеет характеристики высокой надежности, высокой импульсной симметрии, сильной

антиинтерферентная производительность, быстрая скорость ответа и т. д., а также из-за фазовой последовательности

адаптивная схема, не требуется синхронный трансформатор, поэтому работа по регулированию фазы

Последовательность и синхронизация устраняется во время на месте отладки.

для подключения линии шлюза транзистора к соответствующему терминалу панели управления,

и часть выпрямителя может быть введена в эксплуатацию.

4.3 Режим запуска датчика: Режим запуска датчика - частота просмотра.

нулевое напряжение, что означает, что во время процесса запуска датчика нагрузка

Напряжение и ток постепенно увеличиваются с нуля, поэтому нет воздействия тока на

электрическая сеть; стартовая схема оснащена автоматической повторяющейся стартовой схемой,

Это позволяет успешно запускать 100 процентов.

схема отбора проб среднего значения, которая улучшает способность инвертора к противодействию помехам.

4.4 Инверторный пусковой механизм: он использует частоту смены нулевого напряжения для мягкого запуска, который требует только

принимает один сигнал обратной связи средней частоты напряжения и не нуждается в сигнале тока

Это по существу эквивалентно

Поскольку нет стартовой схемы, то, возможно, в ней есть и схема самовозбуждения.

схема должна быть добавлена в основную схему, без предварительного намагничения или предварительного зарядки

начальный процесс требуется, поэтому основная схема упрощена и процесс отладки прост.

4.5 Ограничительная схема напряжения и тока: для защиты IGBT, когда напряжение и ток

IGBT превышают номинальное значение, угол запуска транзистора на стороне выпрямителя немедленно

регулируется для автоматического ограничения его номинальным значением.

4.6 Все схемы управления находятся на одной печатной плате, что значительно уменьшает сбои, вызванные внешними

Контактные связи.

4.7 Параметры ключевых электрических компонентов устанавливаются с помощью компьютерного моделирования.

и доказано экспериментами, что более точно, чем классические методы.

дизайн имеет более высокую точность и надежность.

4.8 Кружка защиты датчиков

4.8.1 Схема защиты от перенапряжения и отключения:

Предельное значение обычно устанавливается на 105% от номинального тока, а значение превышения тока

Когда постоянный ток достигает 1,05 раз превышения

номинальный ток, сигнал тока, взятый от трансформатора тока, переворачивается инвертором,

и импульс выпрямителя вытягивается назад. то есть угол пуска импульса изменяется

Уменьшить ток и играть роль в отключении тока.

1.1 умножить на номинальный ток, угол пуска импульса вытянут на 150 градусов, и

Высокочастотный источник питания автоматически отключается.

индикаторный свет включен, чтобы отправить сигнал тревоги.

4.8.2 Схема защиты от перенапряжения и отключения напряжения

Предельное значение обычно устанавливается на 105% от номинального напряжения, а значение перенапряжения

Когда высокочастотное напряжение достигает 110% от номинального напряжения

1.05 раз номинальное напряжение, сигнал напряжения, взятый из высокочастотного напряжения

Инвертор переворачивает трансформатор, а пусковой импульс выпрямителя оттягивается назад.

То есть, угол пуска импульса изменяется, чтобы уменьшить напряжение и играть роль в

Когда высокочастотное напряжение достигает 1,1 раза номинального

напряжение, угол пульса спусковой установки притягивается до 150 градусов, и высокочастотная мощность

В то же время индикатор перенапряжения включен

Выпустите сигнал тревоги.

4.8.3 Схема защиты от недостаточного напряжения и фазовых потерь

Высокочастотная схема управления питанием оснащена детектором низкого напряжения

Когда напряжение входящей линии ниже 10%, защита от перенапряжения

Схема блокирует импульс запуска выпрямителя, так что высокочастотный источник питания не может быть

Когда трехфазный вход переменного тока отсутствует, в дополнение к блокировке выпрямитель триггер

Импульс, он также запускает индикаторный свет для подачи сигналов тревоги.

4.8.4 Защита от нехватки воды

Подключите нормально открытый контакт реле давления воды в серии с высокочастотным

При давлении воды менее 1,5 кг/см3

Круг не может быть заряжен и высокочастотный источник питания не может быть включен, таким образом

играет роль в защите от нехватки воды.

4.8.5 Производственный процесс датчика: катушка датчика изготовлена из T2 безкислородной меди.

трубку после отжига, маринованную, сапонизированную и распыляемую с высокой температурой типа 167

устойчивая, влагостойкая и высокопрочная изолирующая краска.
