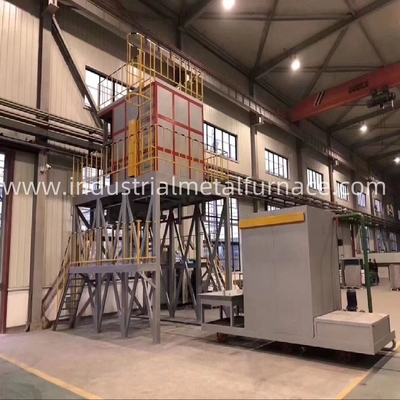

1400 × 1400 × 1100 мм снижение дна быстрое 650 градусов Celcius Алюминий T6 Heat
Обработка печи гаршению решения
1. Применение
Твердое раствор алюминиевого сплава и гашение термостойкости для термопротешения - это периодическая операция
Печь сопротивления, в основном используемая для быстрого гашения и обработки растворов алюминиевых сплавов.
Заготовка этой печи принимает висящую операцию, с хорошей термической циркуляцией и относительно равномерной
температура
После отопления и изоляции заготовка может быстро упасть из печи в гашение бассейна воды
Средний в течение 10 секунд, и качество обработки заката высокое.
Система контроля температуры принимает пид-нулевой перекрестный перекрестный
SR13 Программируемый счетчик для контроля температуры. Печь обладает хорошей стабильностью и принимает безбумажную
Регистратор для автоматической записи двойного управления тревогой температуры и чрезмерного тревоги, чтобы гарантировать, что
Заготовка не перегревается.
Механическая передача части электрической гашения печи применяет взаимодействие и эксплуатацию.
2. Технические параметры
Нет. | Элемент | Технические параметры |
1 | Рейтинг власти | 110 кВт ± 5% (регулируемая мощность 1-100%) |
2 | Оцененное напряжение | 380 В Фаза: 3p Частота: 50 Гц |
3 | Номинальная температура | 650 ℃ |
4 | Метод контроля температуры | SCR, регулятор PID, японский контроль температуры электрического счетчика, с 485 интерфейсом связи и 10,1-дюймовым сенсорным экраном. Сенсорный экран может записывать исторические данные, процесс хранения, экспорт в U-диск, делать скриншоты и т. Д., С чрезмерной тревогой. |
5 | Количество зон отопления | 1 зона |
6 | Метод соединения | У |
7 | Печа температура равномерность | ± 5 ℃ |
8 | Точность контроля температуры | ± 1 ℃ |
9 | Внутренние размеры корзины | 1400 × 1400 × 1100 мм |
10 | Утолить время падения | ≤ 10 секунд |
11 | Пустое время нагрева печи | ≤ 1H |
12 | Точность контроля температуры инструмента | ≤ 10 кВт |
13 | Сила вентилятора циркуляции | 7,5 кВт 4-полюсной переменной частоты вентилятор 1 набор |
14 | Зарядный подъемный двигатель | 2 тонна двойная лебедка, до 10 м/мин, до 20 м/мин; Скорость подъема составляет 10/20 метров в минуту, оборудована двигателем с двумя скоростями, электромагнитным тормозом, двухскоростным электрическим ящиком и 20-метровым стальным проволочным веревкой диаметром 19,5 мм. |
15 | Повышение температуры стороной печи Внешняя стена | ≤ 35 ℃ |
16 | Грузоподъемность | <1200 кг |
17 | Метод зажима дверей печи | цилиндр зажим |
18 | Метод отопления | Вокруг отопления ремня сопротивления |
3. Структура Введение
Электрическая печь T6 Структура Drop Bottom состоит из нагревательной печи, механизма подъема,
механизм гашения,
система управления и другие детали.
3.1 Выживание печи
Нагревательная печь состоит из корпуса электрической печи, нагревательного элемента, устройства циркуляции горячего воздуха, базы
рама и дверь печи.
Механизм закрытия и т. Д.
Рама оболочки для гашения печи приварена сталью 10# (расстояние между каналом стальной рамы
составляет ≤800 мм), а толщина стальной пластины с оболочкой печи ≥ 4 мм стальной пластины.
Это может помешать потоку горячего воздуха циркулирующего вентилятора отрывать волокна для корпуса печи.
Верхняя часть внутренней стены сварена толщиной 3 мм 1CR18NI9 термостойкости из нержавеющей стали.
Устройство циркуляции горячего воздуха состоит из вентиляционного устройства и воздушной пластины. Вентилятор расположен в верхней части
корпуса печи. Вентилятор изготовлен из теплостойчивой стали 1CR18NI9TI, образуя центробежный лезвие вентилятора. Статический
и динамический баланс выполняется во время производства, а подключение к лезвию и валу затягивается гайками.
Вентилятор изготовлен из материала 1CR18NI9TI.
Базовая рама используется для размещения корпуса печи и приварена из 16# большой канальной стали.
Дверь печи и оболочка печи также изготовлена из 12# канала стали, сварной в качестве рамы, внешняя стена также
сделанный из
6 -миллиметровая стальная пластина, а внутренняя стена изготовлена из толщиной 2 мм 1CR18NI9. Внутренняя подкладка также использует алюминиевый силикат
рефрактерный
Волокно-игновое хлопок в качестве изоляции и теплового материала сохранения.
Раствор T6 Термическая обработка дверь и корпус печи герметизируются мягким уплотнением с поднятым цилиндром.
После печи
Дверь на месте, цилиндр используется для толчка его вверх, а волокно хлопок используется для изготовления мягкого уплотнения.
Материальная корзина состоит из 304 квадратной трубки из нержавеющей стали и 304 профиля из нержавеющей стали.
Мобильный резервуар для воды: мобильный газовый резервуар для воды изготовлен из тарелки из нержавеющей стали толщиной 5 мм и большой
Канал стальной сталь сварной и усиленной. Нижняя рама приварена из 14# канала и циркуляции воды
Устройство представляет собой насос с горячей водой 4 кВт. Электрический механизм движения установлен под мобильным резервуаром для воды, с 6 колесами
в 3 рядах и редуктора спереди, чтобы двигаться на колесах. До того, как заготовка будет выведена из печи,
Он перемещается на дно корпуса печи путем электрического движения и открывается на внешнюю часть корпуса печи, когда
не используется. Резервуар для воды оснащен U-образной нагревательной трубой для нагрева бака воды и оснащен с помощью
Электронная система управления для стабилизации температуры воды.
Нагревательная мощность: 45 кВт
3.2 Подъемный механизм
Механизм подъема состоит из двухскоростной лебедки, корзины для погрузки, подъемной цепи, прокатного колеса и т. Д.
Лебедка установлена на одной стороне базовой каркаса и принимает низкоскоростный режим reducer с самополозом
Устройство, чтобы гарантировать, что зарядная рама может оставаться и замедляться в любом положении, чтобы предотвратить зарядную рамку
от быстрого удара по гашению резервуара, когда он спускается.
3.3 Система управления
Система управления температурой использует пид-нулевой триггер Thyristor и японский Shimaden Smart Meter
контролировать температуру. Безбумажный рекордер используется для записи кривой повышения температуры и чрезмерной температуры
тревога установлена. Двойное управление гарантирует, что заготовка не перегревается.
МЕХАНИЧЕСКАЯ ПЕРЕДАЧА ПЕРСОНАЦИЯ ПЕРСОНЕНИЯ T6 DOPLED ПЕРСОВЫЕ ПЕРЕДЕЛИ ПЕРЕДАЧА, то есть, когда печь
Дверь слегка открывается, источник питания устройства вентилятора и нагревательный элемент автоматически отключается, и
Блок питания подъемного устройства автоматически восстанавливается; Когда корзина заряда прибывает на указанные
Положение печи и дверь печи закрыто, источник питания подъемного устройства автоматически отключается;
Питание устройства вентилятора и нагреватель
Закрыт на месте, чтобы предотвратить несчастные случаи, вызванные неправильным выпечением.
5. Применение снабжения
Нет. | Элемент | Количество |
1 | Нагревание и гашение печи | 1 набор |
2 | подъемное устройство | 1 набор |
3 | Система управления сенсорным экраном PID | 1 набор |
4 | Термопара, компенсационный провод | 1 набор |
5 | тележка | 1 набор |
6 | Погрузочная стойка из нержавеющей стали | 2 шт |
7 | Мобильный резервуар для воды из нержавеющей стали | 1 набор |
8 | Основной рисунок | 1 шт |
9 | оборудование общее рисунок | 1 шт |
10 | Электрическая схема | 1 шт |
11 | Руководство по инструкции по электрической печи | 1 шт |
6. Список компонентов
Нет. | Элемент | Имя |
1 | Контроллер температуры | Япония Shimaden Instruments |
2 | Регулятор сил | Цзянсу Дансин |
3 | Полосы сопротивления | Пекин Шуганг |
4 | Изоляционные материалы | Шаньдун Луян Группа |
5 | Рефрактерные материалы | Yixing, Jiangsu |
6 | Сталь | Таншан железо и сталь, железо и сталь Аншан |
7 | Пластина из нержавеющей стали | Тиско |
8 | сенсорный экран | MCGS, Китай |
9 | Редуктор | Цзянсу Ифан передача |
10 | Двухступенчатая лебедка | Шанхай Шенвей |
Примечание. Приведенная выше конфигурация может быть изменена на бренды эквивалентного уровня, не замечая клиента из -за недоступности компонентов. |
