300KG В части вковки ЧАСА цепляют печь пояса
для изотермической нормализуя обработки

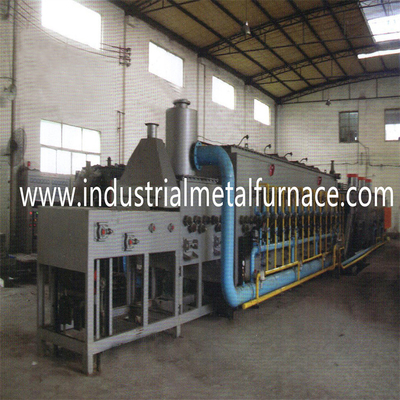

1. Печь термической обработки пояса сетки
Печь пояса сетки нормализуя печь ключевая часть линии. Печь пояса сетки для термической обработки состоится из
задающего усилителя пояса сетки, материал консервации жары, прибор топления, и
приборы контроля температуры. Нормализуя непрерывная печь пояса сетки состоится из
подогревая раковины зоны и печи.
2. спецификация оборудования
2,1 охлаждая машина
Охлаждая машина состоится из транспортера, охлаждая вентилятора циркуляции,
тело и задающий усилитель консервации жары.
2,2 изотермическая нормализуя печь
Изотермическая нормализуя печь пояса сетки для продажи принимает верхнее и низкий
нагревая дизайн через трубки радиации жары. Каждая зона установила с одним большой
вентилятор циркуляции воздуха силы горячий для достижения единообразия температуры.
2,3 электрический шкаф контроля
Весь производственный процесс управляется компьютером и проконтролирован системой PLC.
Система управления контролирует температуру, вынуждающую систему, жидкостный уровень, etc.
Система имеет безопасность interlink и ошибается слышный и визуальный сигнал тревоги.
список 3.Components
| Никакой |
Деталь |
Q'ty |
Начало |
Примечания |
| Нагревая печь |
| 1 |
Раковина печи |
Стальная структура Q235 |
Все |
Фабрика делает |
|
| Высокотемпературная сталь |
Все |
Япония |
SUS310S |
| 2 |
Подкладка |
Ставить части на якорь SUS310S |
Все |
Япония |
|
| Одеяло 1260 Cera |
Все |
Isolite |
|
| Одеяло 1400 Cera |
Все |
Isolite |
|
| одеяло 1260 cera Высоко-глинозема |
Все |
Isolite |
|
| Доска 1000 консервации жары |
Все |
Isolite |
|
| кирпичи B5 Высоко-глинозема |
Все |
Isolite |
|
| Прилипатель 1500 |
Все |
Япония |
|
| 3 |
Топление
|
Электрическое топление |
Наружная труба ¢120mm |
36 наборов |
Япония |
|
| Нагревающий элемент |
36 наборов |
Шанхай |
|
| Изолятор |
36 наборов |
Исин |
|
|
Термальные пары
WRN430-K 1000
|
4 части |
Dazheng, Чунцин |
|
| трансформатор 380V/42V |
4 набора |
ШАНХАЙ |
|
|
4
|
Управлять
Прибор
|
Ролик поддержки ¢50/89 обогревательной камеры |
27 частей |
Taihu, Wuxi |
SUS310 |
| Ролик поддержки ¢50/89 камеры подогрева |
8 частей |
Taihu, Wuxi |
SUS04 |
| носить UCL207 |
Все |
NSK |
|
| Цепь и колесо цепного колеса P=19.05mm |
Все |
Сучжоу |
|
| Редуктор ASX70-120-0.75kW |
1 набор |
Chengta, Тайвань |
|
| Пояс 600*18000* 2/2.5 сетки |
1 часть |
Shuangxing |
SUS314 |
| Переключатель близости |
1 часть |
Omron |
|
| Охлаждая машина |
| 1 |
Стальная структура Q235 |
Все |
Фабрика делает |
|
| 2 |
Пояс 800*8500*2.5/3.5mm сетки |
1 часть |
Shuangxing |
SUS304 |
| 3 |
Охлаждающий вентилятор 0.75kW |
4 набора |
Yingda, Шанхай |
|
| 4 |
редуктор ASX-60-100-0.75kW |
1 набор |
Chengta, Тайвань |
|
| 5 |
Цепь и колесо цепного колеса P=76.2mm |
Все |
Сучжоу |
SUS304 |
| 6 |
Термальный тип пар k |
1 часть |
Dazheng, Чунцин |
|
| 7 |
Протектор перегрузки |
1 набор |
Импортированная технология |
|
| 8 |
Управляющ прибором обнаружения (переключатель близости) |
1 часть |
Omron |
|
| Изотермический |
|
| 1 |
Стальная структура Q235 |
Все |
Фабрика делает |
|
| 2 |
Клобук проводника воздуха |
Все |
Фабрика делает |
SUS304 |
| 3 |
Материал консервации жары |
Кирпич консервации жары |
Все |
He'nan |
|
| Доска волокна |
Все |
Шаньдун |
|
| 5 |
Система отопления |
Трубка радиации жары |
Наружная труба
¢76mm
|
36 наборов |
Шанхай |
|
| Нагревающий элемент |
36 наборов |
Шанхай |
|
| Изолятор |
36 наборов |
Исин |
|
| Термальные пары WRN430-K-800 |
3 части |
Dazheng, Чунцин |
|
| 6 |
Вентилятор циркуляции |
Мотор 1.5kW |
3 набора |
Teco |
|
| Лопасти соединенные с валом |
3 набора |
Собственная личность делает |
SUS304 |
| Носить UCFY211/209 |
6 наборов |
NSK, Япония |
|
|
7
|
Вынуждающая система |
Ролик поддержки, ¢50mm |
24 части |
Wuxi |
SUS304 |
| Подшипник, UCF207 |
48 наборов |
Кайфэн |
|
| Цепь и колесо цепного колеса P=19.05mm |
Все |
Сучжоу |
|
| Редуктор ASX-70-120-0.75kW |
1 набор |
Chengta, Тайвань |
|
| Пояс 800*18000*1.6/2.5 сетки |
1 часть |
Shuangxing |
SUS304 |
| 8 |
Управляющ прибором обнаружения (переключатель близости) |
1 часть |
Omron |
|
| Электрические детали |
| 1 |
Регулятор температуры цифров (нагревая печь) |
4 набора |
Хониуэлл |
|
| 2 |
Регулятор температуры цифров (транспортер) |
1 набор |
Хониуэлл |
|
| 3 |
Регулятор температуры цифров (изотермическая нормализуя печь) |
3 набора |
Хониуэлл |
|
| 4 |
Серия CM13310 |
Все |
Сименс |
|
| 5 |
AC 220V серии 3TF |
1 набор |
Сименс |
|
| 6 |
AC 220V серии 3TB |
1 набор |
Сименс |
|
| 7 |
Серия реле 3UA5040 жары |
1 набор |
Сименс |
|
| 8 |
Серия автомата защити цепи C65AD |
1 набор |
Сименс |
|
| 9 |
Промежуточный AC 220V реле MY2N |
1 набор |
Сименс |
|
| 10 |
Амперметр 6L2-A AC |
Все наборы |
Dongfeng, Сучжоу |
|
| 11 |
Вольтметр AC 6L2-V |
Все |
Dongfeng, Сучжоу |
|
| 12 |
Свет индикации |
Все |
Schneider |
|
| 13 |
Вращающийся переключатель |
Все |
Schneider |
|
| 14 |
Кнопки |
Все |
Schneider |
|
| 15 |
регулятор силы |
4 набора |
Ouyake |
Нагревая печь |
| 16 |
Регулятор силы |
3 набора |
|
Изотермическая нормализуя печь |
| 17 |
Инвертор FRN1.5G11S-4 0.75kW |
2 набора |
Мицубиси, Япония |
Печь топления, изотермическая нормализуя печь |
| 18 |
Инвертор FRN1.5G11S-4 1.5kW |
2 набора |
Мицубиси, Япония |
Охлаждая машина |
| 19 |
PLC |
1 набор |
Мицубиси, Япония |
|
| 20 |
Экран касания 15 дюймов |
1 набор |
Kunluntongtai |
|
| 21 |
Переключатель близости E2E-X10ME1 |
3 части |
OMRON |
|
