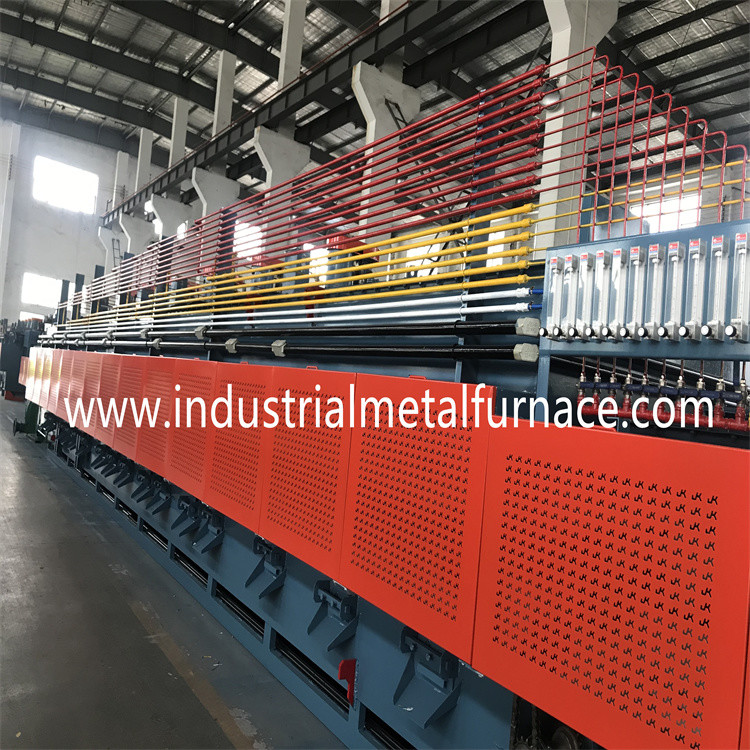

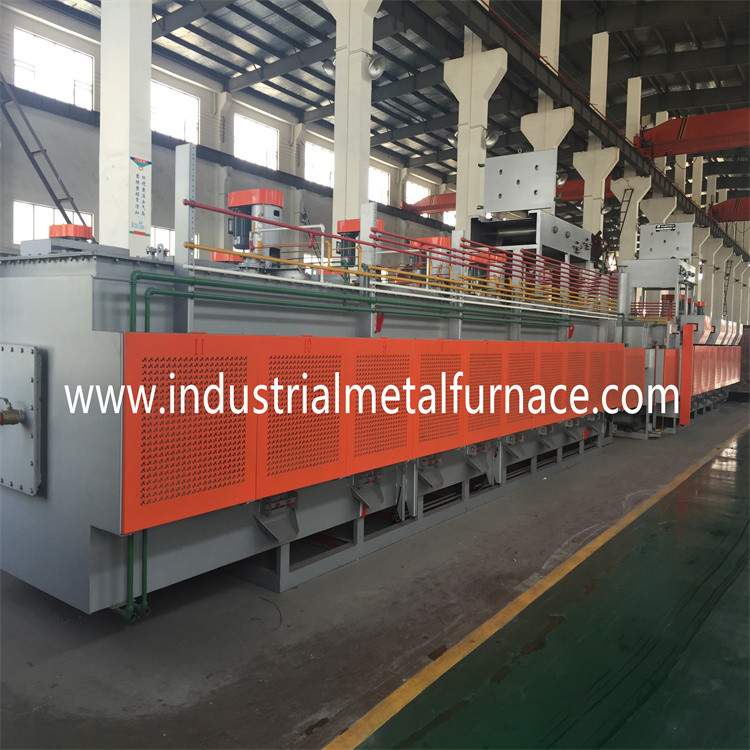

Электрическое сопротивления ролика поддержки непрерывное

Печь ленточного транспортера сетки для крепежных деталей

требование 1.Buyer

продукт 1,1: винт, ранг 1022;

процесс 1,2: обуглероживать и закалять;

урожайность 1,3: обуглероживать: 100kg/h;

2. Спецификация

Согласно требованию к покупателя, мы рекомендуем нашему клиенту

выбрать тип электрическую печь ролика поддержки 400*5000*80mm пояса сетки.

3. Введение оборудования общее и основные особенности

3,1 печь пояса сетки транспортера совмещает передовые технологии от Тайваня.

Свои ключевые части импортированы от за морем.

3,2 производственная линия состоится из гасить ролика магнитной поддержки

печь, гася танк, масло извлекая стойку, машину пост-чистки, поддержк-ролик

пояс сетки закаляя печь, и электрическая система управления.

4. Основные параметры производственной линии

5. Спецификация оборудования печи пояса сетки

1 работая температура:

гасить печь: 820~950℃; гасить танк, 60~80℃; машина пост-чистки:

40~60℃; закалять печь: 300~450℃;

урожайность 2

Гасить: 80-160kg/h (меняя с размером workpiece, вес, штабелируя

метод, и другие родственные условия)

3 печной среды

Гасить печь: methanol+propane

Закалять печь: воздух

Тип пояса 4 сеток гася печь

Ширина пояса сетки: 400 mm

Длина входа: 2000 mm

Подогревать длину пояса: 1100mm

Длина рабочей зоны: 5000mm

Действующая высота: 80mm

гася масляный бак 5

Ширина пояса сетки: 600mm

Длина масляного бака: 3800mm

Ширина масляного бака: 1600mm

Глубина масляного бака: 1800mm

Том танка: 8 m³

масло 6 извлекая стойку

Ширина пояса сетки: 600mm

машина Пост-чистки 7

Ширина пояса сетки: 600mm

Том танка: 1.5m3

пояс 8 сеток закаляя печь

Действующая высота: 100mm

Ширина пояса сетки: 700mm

Длина нагревая области: 5000mm

6. Сила и энергопотребление производственной линии

сила 6,1

Нагревая сила: 380V±10%, 3 участок, AC, 50HZ;

Измерять и система управления: 220V±10%, 50HZ

Система отопления: о 234kW

Сила вынуждающей системы и другие пятна потребления: о 24kW

Электропитание печи электрического сопротивления: о 258kW

Расход энергии на нормальной деятельности: о 100kW

6,2 параметра входящей трубы атмосферы

Входящая труба метанола: 2-3 L/H; Mpa ≥0.04;

Входящая труба пропана: режим автоматического управления с поставкой ≤500L/h; давление ≥0.04Mpa поставки;

охлажденная вода 6,3

Качество воды: согласно воде низко-кальция государственного стандарта промышленной обеспечивая циркуляцию;

Приостанавливанное вещество: максимальное 10mg /L;

Размер отверстия пояса сетки фильтра: максимальные 0.3mm;

Входная температура: (максимальное) 30℃ (летом)

Входная температура: (минута) 5℃ (в зиме)

Разница в температуры: 10℃

Входное давление: 0,2 Mpa;

Максимальный расход воды: о 30m3/h (обеспечивая циркуляцию пользе)

6,4 дополнительное оборудование (поставленное покупателем)

Охлаженные цистерна с водой и стояк водяного охлаждения обычно установлены вне мастерской

но около производственной линии. Охлаждая мощность должна быть ≥30m3/h.

Компьютеризированный электрический контроль

Электрический шкаф контроля (совместная проводка)

Электрический шкаф контроля, 1000*700*2000mm, 4 части;

Весь производственный процесс управляется компьютером и проконтролирован

системой PLC. Система управления печи бесконечной ленты

имеет контроль в реальном времени, управление

и управление производственным процессом температуры, вынуждающая система, моторы, топление

система, и безопасность.
