Транспортер ролика поддержки непрерывный электрический

Печь пояса сетки, печь бесконечной ленты

1. Требование к покупателя

продукт 1,1: крепежные детали, рукави;

процесс 1,2: яркий гасить, закаляя;

урожайность 1,3: гасить: 200-250kg/h;

2. Спецификация

Согласно требованию к покупателя, мы рекомендуем наше

клиент для выбора печи пояса сетки с эффективным

пояс сетки гася печь с размером 50mm*5000mm

(width*height пояса сетки).

3. Введение оборудования общее и основные особенности

1 общее введение

1,1 линия термической обработки совмещает передовые технологии от

Тайвань. Свои ключевые части импортированы от за морем.

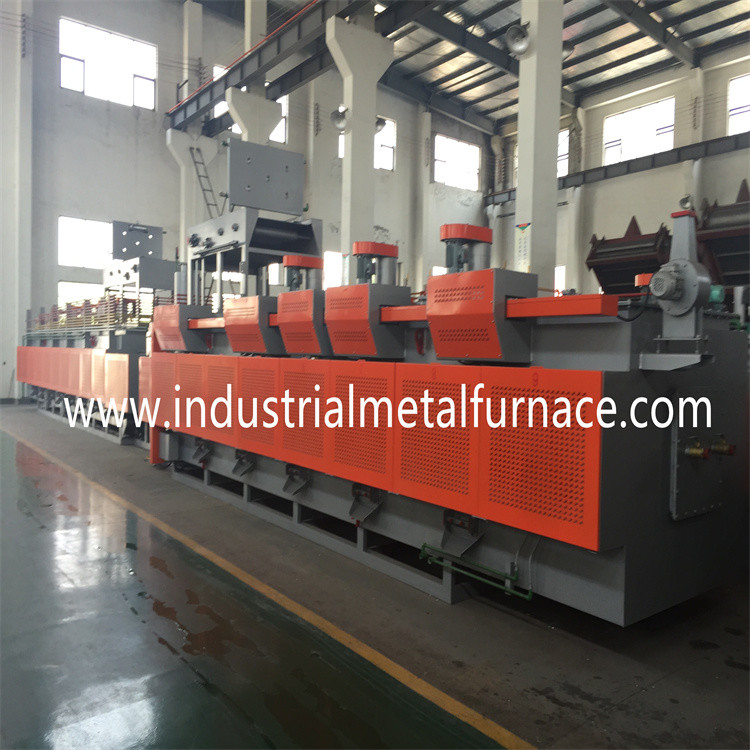

1,2 производственная линия состоится из магнитный поручать пояса

машина, pre-cleaning машина, ролик поддержки гася печь,

гасить танк, масло извлекая стойку, машину пост-чистки,

пояс сетки поддержк-ролика закаляя печь, и электрическая система управления.

Особенности:

2,1 отвечать потребностямы продукции закрепления частей, печь

использует технологию Тайваня, и улучшает свое энергосберегающее влияние внутри

зона тугоплавкой подкладки.

2,2 производственная линия использует топление низшего напряжения через

трансформатор для того чтобы увеличивать срок службы обогревательных труб.

2,3 пояс сетки поддержан роликами поддержки с синхронизированный

движение так, что пояс сетки принесет минимальное напряжение.

2,4 ролики поддержаны особенным высоконапорным загерметизированным подшипником.

2,5 пояс сетки конструирован с анормалным прибором сигнала тревоги транспорта

уверить стабилизированное движение пояса сетки.

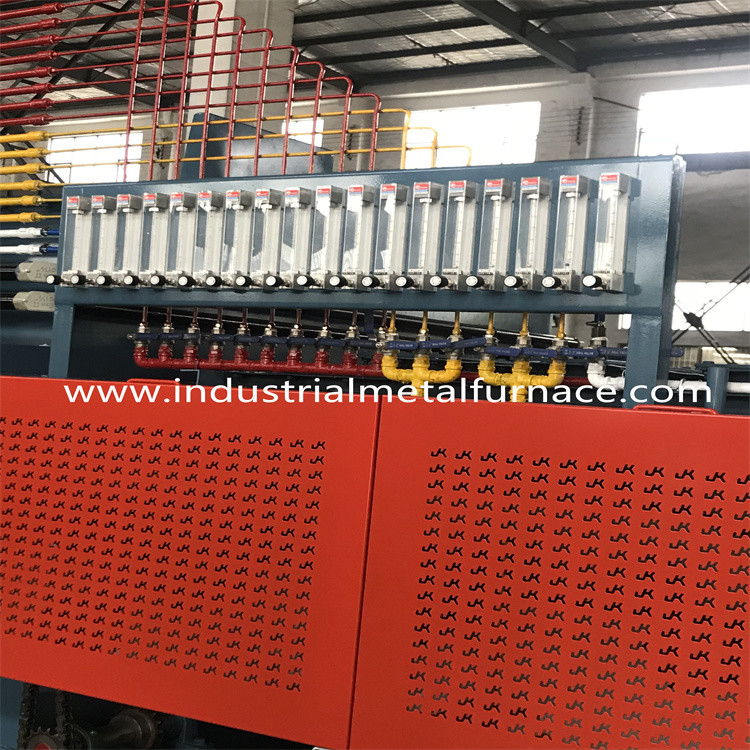

2,6 потек-в атмосфере газифицирует газификатором и после этого отправлено в

печь. Атмосфера проконтролирована и проконтролирована непрерывно

зондом кислорода.

2,7 горячие возвращения пояса сетки назад во вход печи и

подогревает холодные partss, который сохраняет энергию значительно.

4. Основные параметры производственной линии

4,1 полная нагружая сила: о 286kw; электропитание 3phase, 380v, 50Hz;

4,2 полная длина: около 30m;

4,3 блока линии: завалочная машина, машина precleaning, гася

печь, гася танк, масло извлекая стойку, машину пост-чистки,

закалять печь.

4,4 полных веса: о 42ton;

5. Спецификация оборудования

1 работая температура:

Precleaning машина: 40~60℃; гасить печь: 820~950℃; гасить

танк, 60~80℃; машина пост-чистки: 40~60℃; закалять печь: 300~450℃;

урожайность 2

Гасить: 200-250kg/h (меняя с размером workpiece, вес,

штабелирующ метод, и другие родственные условия)

3 печной среды

Гасить печь: methanol+propane

Закалять печь: воздух;

Завалочная машина 4

Ширина пояса сетки: 500 mm

Pre-cleaning машина 5

Ширина пояса сетки: 500 mm

Том танка: 1.5m3;

Тип пояса 6 сеток гася печь

Ширина пояса сетки: 500mm

Длина входа: 2000mm

Подогревать длину пояса: 1100mm

Длина рабочей зоны: 5000mm

Действующая высота: 80mm

гася масляный бак 7

Ширина пояса сетки: 800mm

Длина масляного бака: 3800mm

Ширина масляного бака: 1600mm

Глубина масляного бака: 1800mm

Том танка: 8 m³

масло 8 извлекая стойку

Ширина пояса сетки: 800mm

машина Пост-чистки 9

Ширина пояса сетки: 800mm

Том танка: 1.5m3

пояс 8 сеток закаляя печь

Действующая высота: 100mm

Ширина пояса сетки: 800mm

Длина нагревая области: 5000mm

6. Сила и энергопотребление производственной линии

сила 6,1

Нагревая сила: 380V±10%, 3 участок, AC, 50HZ;

Измерять и система управления: 220V±10%, 50HZ

Система отопления: о 310kW

Сила вынуждающей системы и другие пятна потребления: о 24kW

Электропитание всей линии: о 334kW

Расход энергии на нормальной деятельности: о 150kW

6,2 параметра входящей трубы атмосферы

Входящая труба метанола: 2-3 L/H; Mpa ≥0.04;

Входящая труба пропана: режим автоматического управления с поставкой ≤500L/h; поставка

давление ≥0.04Mpa;

охлажденная вода 6,3

Качество воды: согласно низко-кальцию государственного стандарта промышленному

обеспечивая циркуляцию вода;

Приостанавливанное вещество: максимальное 10mg /L;

Размер отверстия пояса сетки фильтра: максимальные 0.3mm;

Входная температура: (максимальное) 30℃ (летом)

Входная температура: (минута) 5℃ (в зиме)

Разница в температуры: 10℃

Входное давление: 0,2 Mpa;

Максимальный расход воды: о 30m3/h (обеспечивая циркуляцию пользе)

6,4 дополнительное оборудование (поставленное покупателем)

Охлаженные цистерна с водой и стояк водяного охлаждения обычно установлены

вне мастерской

но около производственной линии. Охлаждая мощность

должно быть ≥30m3/h.

7. Технические данные в блок

Магнитная завалочная машина пояса

Завалочная машина состоится из магнитной системы перевозки пояса,

рамка, магнитный пояс и вынуждающая система. Рамка машины сделана

от секционных стали и стальных пластин.

1 цепь и колесо цепного колеса: P=25.4mm, 1 набор;

2 уменьшая шестерня, 0.55kw, 1 набор

магнитный пояс 3: 500*3450*1/2mm (SUS304) 1 часть

Сталь 4 сильных взаимодействий магнитная: 28*26*12 1 группа;

Мотор 5 вибраций: 250W, 1 набор;

тип машина пояса 8.Mesh Пре-чистки

Машина пояса сетки очищая типа погружения. Она имеет 3

рабочие позиции которые погружающ и очищающ, вода мыла

выпускать струю, и засыхание сильн-воздуха. Завалочная машина оборудована с

сопло сильного взаимодействия. И оно фланкирован одним разъединением масла воды

танк и один танк собрания масла. Собранное масло смогло быть использовано.

• Тело танка

Очищая тело танка изготовлено от стальных пластин и секционный

стальной которые сварены совместно.

• Задающий усилитель пояса сетки

Пояс сетки: 500mm 1 часть;

Цепь и колесо цепного колеса: P=50.8mm, 1 набор;

Уменьшение шестерни: 0.37kW, 1 набор;

• Очищая том танка: 1500L;
• Очищая выпуская струю насос: набор 2.2kW d=50mm 1;
• Прибор топления: 380V/4kW, 6 частей, 24KW в итоге;
• Танк разъединения масла и воды

Разделитель масла и воды, 1 набор;

Жидкостный насос, 0.37kW, 1 набор;

Мотор шестерни, набор 0.10kW 1;

• Сушить вентилятор на выходе, 1 набор;
• Регулятор температуры, Хониуэлл, 1 набор;

Термальный резистор, PT100, 1 часть;

• Управляющ прибором обнаружения, Omron 1 набор;
• Перегружать протектор, 1 набор;

пояс 9.Mesh гася печь

Гася печь ключевая часть производственной линии. Она

состоенный из раковины печи, передняя стойка машины, консервация жары

материальный, нагревая прибор, прибор контроля температуры, и атмосфера

прибор поставки.

параметры 9.1Main:

Ширина пояса сетки: 500mm

Длина рабочей зоны: 5000mm

Длина входа: 2000mm

Подогревать длину зоны: 1100mm

Контроль температуры: управление PID 4 зон;

Расклассифицированная сила: 150KW;

Единообразие температуры печи: единообразие температуры ≤±5℃ для

такой же раздел: ≤±3℃; повышение температуры наружной стены печи: ≤50℃

Точность контроля температуры: ±1℃;

Точность управлением углерода потенциальная: ≤±0.05%C, ряд измерения: 0-1.5%C;
