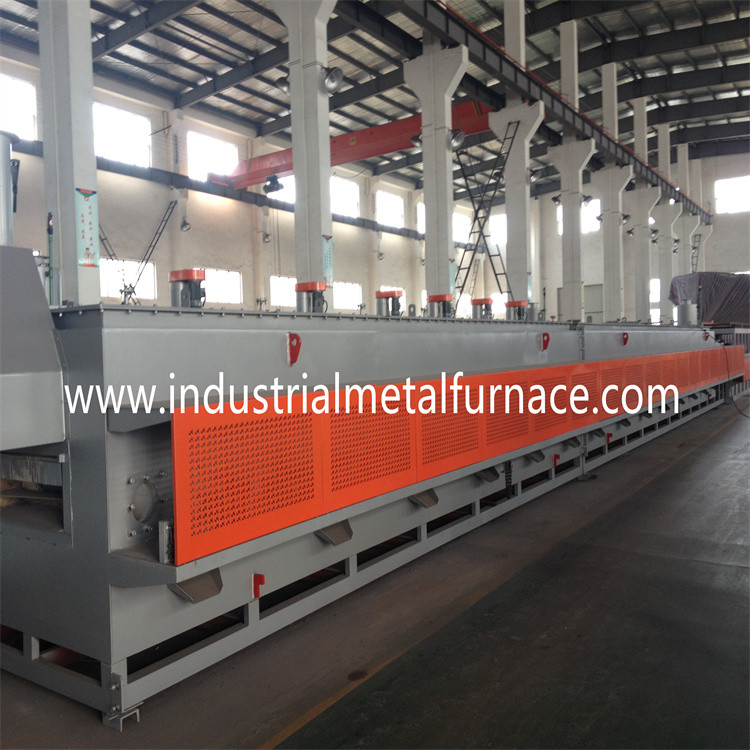

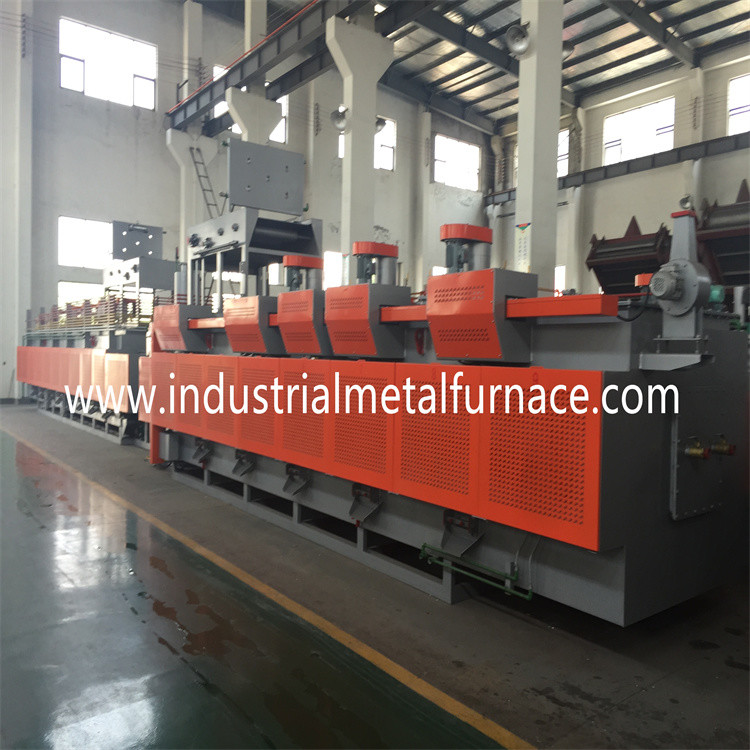

Ролик поддержки Wondery высококачественный электрический

Тип печь пояса сетки гася закалять

1. Основное требование

продукт 1,1: само-выстукивая винт, стальной винт стены.

процесс 1,2: закалять обуглероживающ, carbonitriding, яркий гасить и;

урожайность 1,3: гасить: 150-250kg/h;

2. Спецификация

Согласно требованию к покупателя, мы рекомендуем нашему клиенту

выбрать тип электрическую печь ролика поддержки 500*6000mm пояса сетки.

3. Основные параметры производственной линии

4. Введение оборудования общее и основные особенности

1. Общее введение

1,1 тип печь пояса совмещает передовые технологии от

Тайвань. Свои ключевые части импортированы от за морем.

1,2 производственная линия состоится из ролика поддержки гася печь,

гасить танк, масло извлекая стойку, машину пост-чистки, поддержк-ролик

пояс сетки закаляя печь, и электрическая система управления.

2. Особенности:

2,1 для того чтобы отвечать потребностямы продукции закрепления частей, печь использует

Технология Тайваня, и улучшает свое энергосберегающее влияние в зоне

тугоплавкая подкладка.

2,2 печь typep пояса использует топление низшего напряжения через трансформатор

увеличивать срок службы обогревательных труб.

2,3 пояс сетки поддержан роликами поддержки с синхронизированный

движение так, что пояс сетки принесет минимальное напряжение.

2,4 ролики поддержаны особенным высоконапорным загерметизированным подшипником.

2,5 пояс сетки конструирован с анормалным прибором сигнала тревоги транспорта к

уверьте стабилизированное движение пояса сетки.

2,6 потек-в атмосфере печи пояса сетки транспортера

газифицирует газификатором и после этого отправлено в печь.

Атмосфера проконтролирована и проконтролирована непрерывно

зондом кислорода.

 /

5. Спецификация оборудования

6. Технические данные в блок

Пояс сетки гася печь

Гася печь ключевая часть производственной линии печи пояса сетки

Оно состоится из раковины печи, передней стойки машины, материала консервации жары,

прибор топления, прибор контроля температуры, и прибор поставки атмосферы.

Основные параметры:

Ширина пояса сетки: 500mm

Длина рабочей зоны: 6000mm

Длина входа: 2000mm

Подогревать длину зоны: 1500mm

Контроль температуры: управление PID 4 зон;

Расклассифицированная сила: 160KW

Единообразие температуры печи: единообразие температуры ≤±5℃ для

такой же раздел: ≤±3℃; повышение температуры наружной стены печи: ≤50℃

Задающий усилитель пояса сетки

2,1 части транспортированы через пояс сетки.

2,2 пояс сетки поддержан роликами поддержки с

синхронизированное движение. Пояс сетки управляемого передн типа,

и таким образом носит минимальную растяжимую силу на высокой температуре.

пояс 2,3 сеток управляя скоростью: 50~220mm/min, управление инвертора;

пояс 2,4 сеток: 500*22000*1.8/2.3mm; 1 часть;

2,5 ролика поддержки

Подогревающ верхние ролики, ¢50mm SUS304 5 частей;

Подогревающ более низкие ролики, ¢87mm SUS304 3 части;

Верхние ролики, ¢50mm SUS310 19 частей

Более низкие ролики, ¢87mm SUS310 7 частей

Задний управляя ролик, ¢203mm SUS310 1 часть

Подшипники, UCFL207 68sets

цепь 2,6 и колесо цепного колеса, P=19.05mm, 1 набор

2,7 редуктор, набор 0.75kW 1;

2,8 инвертор, Мицубиси, 1 набор;

пояс 2,9 сеток управляя прибором обнаружения, Omron 1 набор

материал консервации 3.Heat

3,1 внутренняя стена крыши выровняна с высокотемпературным силикатом 1400

алюминий + одеяло 1260 cera силиката алюминиевое. Выравниваясь материал

фиксирует штангами ¢8mm и SUS310 ставя части на якорь.

3,2 стены печи пояса сетки электрического сопротивления бортовые

выровняйтесь с кирпичами Isolite анти--обуглероживая,

кирпичи консервации жары и доски консервации жары. Подкладка

толщина 395mm.

3,3 тугоплавкий прилипатель отечественный известный бренд. Он имеет

характеристики более сильного скрепляя влияния на более высокой температуре.

4. Прибор топления: электрические трубки радиации жары.

4,1 электрические обогревательные трубы установлены в верхнюю и более низкую стену

шестка. Система отопления работает с электропитанием низшего напряжения,

и печи не нужно быть остановленным при замене обогревательных труб.

4,2 электрические трубки радиации жары, 36 наборов;

a) наружная труба: ¢122*1325*4mm (SUS310S), 36 частей;

b) ядр обогревательной трубы: OCr21Al6Nb, 36 частей;

c) части изоляции (корунд): 36 частей;

4,4 каждая зона установила с независимым трансформатором. Радиация жары

трубка параллельно соединение, и не мешает друг с другом.

Трубки радиации жары легко обслуживаны.

5. Смешивая вентилятор (NSK нося с системой охлаждения воды), 2 набора;

лопасти (вал и лопасти), 2 части;

носящ, NSK, 4 набора;

мотор, 1.5kw, 2 набора;

прибор перегара 6.Exhaust (извлекая и горя перегар печи

и масляный бак)

Пневматический насос, 250W, 1 набор

Доска предохранения от изоляции жары водяного охлаждения на нагружая стороне

передняя стойка, 1 часть;

Дверь печи

a) передвижная дверь на рте печи, 1 набор печи;

b) мягкая дверь внутри печи, 4 части занавеса;

9. Отверстие удаления пыли, 12 части;

Отверстия пыли установленные на нижней части 2 бортовых стен подогрева

и нагревая раздел. Отверстие пыли прегражено со штепсельной вилкой сделанной жары

волокно и нажимная накладка консервации. Штепсельная вилка зафиксирована механизмом рычага,

и легкий для того чтобы извлечься.

10 дверь печи ленточного транспортера сетки также оборудованы с 1 занавесом огня

нагреть очищая жидкость в очищая танке.

прибор поставки 11 атмосферы

поставка атмосферы: потек-в типе: methanol+propane+ammonia;

Управление 11,1 атмосферы:

Зонд кислорода, марафон, США, 1 часть;

Регулятор углерода потенциальный, Eurotherm, 1 набор;

Пропорциональный клапан, Burket, Германия, 1 часть;

Измеритель прокачки метанола, 4 набора;

Измеритель прокачки амиака, 1 набор;

Измеритель прокачки пропана, 4 набора;

Метр воздушных потоков ссылки, 2 набора

Пневматический насос, 8W, 2 набора

Безопасность

2 бортовых стены подогрева и нагревая раздела оба

защищенный через пефорированную нажимную накладку.

задающий усилитель пояса 13 сеток, Omron, 1 набор;
