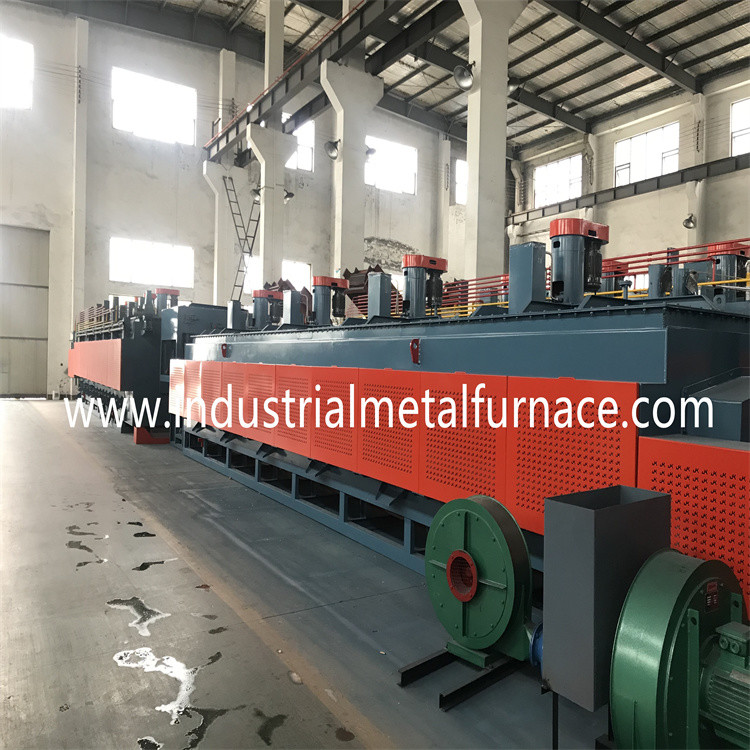

Промышленный ролик поддержки электрического сопротивления

Печь пояса сетки транспортера, печь термической обработки

требование 1.Buyer

продукт 1,1: стальные ногти, само-выстукивая винт;

процесс 1,2: обуглероживая, яркие гасить и закалять;

урожайность 1,3: гасить: 500-1000kg/h;

2. Спецификация

Согласно требованию к покупателя, мы рекомендуем нашему клиенту к

выберите 800*10000 поддержкиmm типа электрической печи ролика пояса сетки.

3. Введение оборудования общее и основные особенности

1 общее введение

1,1 линия термической обработки совмещает передовые технологии

от Тайваня. Свои ключевые части импортированы от за морем.

1,2 производственная линия состоится из магнитной завалочной машины пояса,

pre-cleaning машина, ролик поддержки гася печь, гася танк,

масло извлекая стойку, машину пост-чистки, пояс сетки поддержк-ролика

закалять печь, и электрическая система управления.

Особенности:

2,1 для того чтобы отвечать потребностямы продукции закрепления частей, печь использует

Технология Тайваня, и улучшает свое энергосберегающее влияние в зоне

тугоплавкая подкладка.

2,2 производственная линия использует топление низшего напряжения через трансформатор

увеличивать срок службы обогревательных труб.

2,3 пояс сетки поддержан роликами поддержки с синхронизированным движением

так, что пояс сетки принесет минимальное напряжение.

2,4 ролики поддержаны особенным высоконапорным загерметизированным подшипником.

2,5 пояс сетки конструирован с анормалным прибором сигнала тревоги транспорта к

уверьте стабилизированное движение пояса сетки.

2,6 потек-в атмосфере газифицирует газификатором и после этого отправлено в печь.

Атмосфера проконтролирована и проконтролирована непрерывно зондом кислорода.

2,7 горячий пояс сетки возвращает назад во вход печи и подогревает

холодные partss, который сохраняет энергию значительно.

4. Основные параметры производственной линии

5. Технические параметры

6. Сила и энергопотребление производственной линии

сила 6,1

Нагревая сила: 380V±10%, 3 участок, AC, 50HZ;

Измерять и система управления: 220V±10%, 50HZ

Система отопления: о 745kW

Сила вынуждающей системы и другие пятна потребления: о 40kW

Электропитание всей линии: о 785W

Расход энергии на нормальной деятельности: о 420kW

6,2 параметра входящей трубы атмосферы

Входящая труба метанола: 4-6 L/H; Mpa ≥0.04;

Входящая труба пропана: режим автоматического управления с поставкой ≤500L/h;

давление ≥0.04Mpa поставки;

Входящая труба амиака: 3m3/h;

охлажденная вода 6,3

Качество воды: согласно низко-кальцию государственного стандарта

промышленная обеспечивая циркуляцию вода;

Приостанавливанное вещество: максимальное 10mg /L;

Размер отверстия пояса сетки фильтра: максимальные 0.3mm;

Входная температура: (максимальное) 30℃ (летом)

Входная температура: (минута) 5℃ (в зиме)

Разница в температуры: 10℃

Входное давление: 0,2 Mpa

Максимальный расход воды: о 100m3/h (обеспечивая циркуляцию пользе)

6,4 дополнительное оборудование (поставленное покупателем)

Охлаженные цистерна с водой и стояк водяного охлаждения обычно установлены

вне мастерской

но около производственной линии. Охлаждая мощность

≥100m3/h.

7. Технические данные в блок

Магнитная завалочная машина пояса

Завалочная машина состоится из рамки подсказки, силосохранилища вибрации,

магнитная система перевозки пояса, и вынуждающая система.

рамка машины сделана из секционных стали и стальных пластин.

1 цепь и колесо цепного колеса: P=25.4mm, 1 набор;

2 уменьшая шестерня, 0.55kw (регулировка) скорости VF, 1 набор

магнитный пояс 3: 900*3450*1/2mm (SUS304) 1 часть

Сталь 4 сильных взаимодействий магнитная: 28*26*8 1 группа;

Мотор 5 вибраций: 150W, 1 набор;

гидравлическая станция 6: 16Mpa/cm2 2.2kw, 1 набор;

цилиндр гидравлического масла 7: набор ¢80*800mm 1;

Тип машина пояса сетки Пре-чистки

Pre-cleaning машина типа погружения. Она имеет 3 работая

положения которые полощут, выпускать струю воды мыла, и засыхание сильн-воздуха.

Завалочная машина оборудована с соплом сильного взаимодействия. И оно

фланкирует одним танком разъединения масла воды и одним танком собрания масла.

Собранное масло смогло быть использовано.

тело танка

Очищая тело танка изготовлено от стальных пластин и секционный

стальной которые сварены совместно.

задающий усилитель пояса 2 сеток

Пояс сетки: 800*7200*1.5/2.5mm 1 часть;

Цепь и колесо цепного колеса: P=25.4mm, 1 набор;

Уменьшение шестерни: 0.55kW, 1 набор;

3 очищая тома танка: 2000L;

очищая выпуская струю насос 4: набор 2.2kW 1;

Медное сопло, несколько;

прибор топления 5: 380V/4kW, 6 частей, 24KW в итоге;

6 масло и танк разъединения воды

Разделитель масла и воды, 1 набор;

Мотор шестерни, набор 0.37kW 1;

7 суша вентилятор на выходе, вентилятор кондиционирования воздуха, 1 набор;

регулятор температуры 8, RKC, 1 набор;

Термальный резистор, PT100, 1 часть;

Управляя прибор обнаружения 9, Omron, 1 набор;

10 жидкостный клапан d=15 1 часть;

11 перегружая протектор, 1 набор;

Машина распределения вибрации

1 силосохранилище 1piece вибрации;

мотор 150W 2 вибраций, 2 набора;

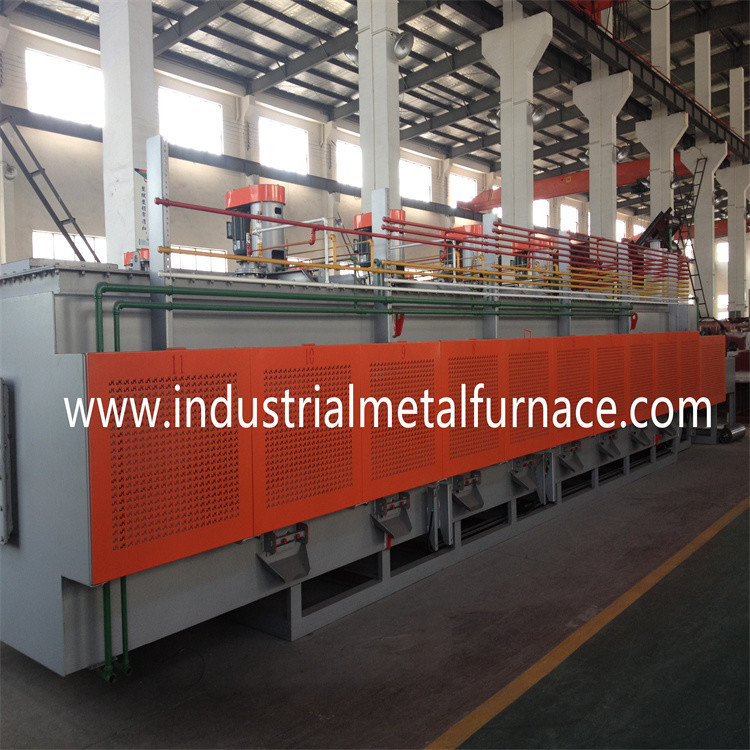

Пояс сетки гася печь

Гася печь ключевая часть производственной линии.

Оно состоится из раковины печи, передней стойки машины, жары

материал консервации, прибор топления, прибор контроля температуры,

и прибор поставки атмосферы.

Основные параметры 1:

Ширина пояса сетки: 800mm

Длина рабочей зоны: 10000mm

Длина входа: 2000mm

Подогревать длину зоны: 1500mm

Контроль температуры: управление PID 6 зон;

Расклассифицированная сила: 420KW

Единообразие температуры печи: единообразие температуры ≤±5℃ для

такой же раздел: ≤±3℃; повышение температуры наружной стены печи: ≤50℃

задающий усилитель пояса 2 сеток

2,1 части транспортированы через пояс сетки.

2,2 пояс сетки поддержан роликами поддержки с синхронизированный

движение. Пояс сетки управляемого передн типа, и таким образом носит

минимальная растяжимая сила на высокой температуре.

пояс 2,3 сеток управляя скоростью: 50~220mm/min, управление инвертора;

пояс 2,4 сеток: 800*26000*2/3mm; 1 часть;

2,5 ролика поддержки

Подогревающ верхние ролики, ¢50 SUS304 5 частей;

Подогревающ более низкие ролики, ¢87mm SUS304 3 части;

Верхние ролики, ¢50mm SUS310 35 частей

Более низкие ролики, ¢87mm SUS310 12 части

Задний управляя ролик, ¢203mm SUS310 1 часть

Носить наборы UCFL207 110;

цепь 2,6 и колесо цепного колеса, P=19.05mm, 1 набор

2,7 редуктор, набор 0.75kW 1;

2,8 инвертор, Мицубиси, 1 набор;

пояс 2,9 сеток управляя прибором обнаружения, Omron, 1 набором;

материал консервации жары 3

3,1 стена крыши выровняна с высокотемпературным алюминием силиката 1400

волокно и одеяло 1260 cera силиката алюминиевое, которое зафиксированы ¢8mm

штанги и плита прессы сделанная SUS310S.

3,2 стены печи бортовые выровняны с кирпичами Isolite анти--обуглероживая, жарой

кирпичи консервации и доски консервации жары. Выравниваясь толщина 395mm.

3,3 тугоплавкий прилипатель P-150 (бренд Японии). Он имеет характеристики

более сильного скрепляя влияния на более высокой температуре. Она сопротивляется максимальной температуре

celcius 1600 градусов.

прибор топления 4: электрические трубки радиации жары.

4,1 электрические обогревательные трубы установлены в верхнюю и более низкую стену

шесток. Система отопления работает с электропитанием низшего напряжения, и

печи не нужно быть остановленным при замене обогревательных труб.

4,2 электрических трубки радиации жары, 66 наборов;

a) наружная труба: ¢122*1425*4mm (SUS310S), 66 частей;

b) ядр обогревательной трубы: OCr21Al6Nb, 66 наборов;

c) части изоляции (корунд): 66 наборов;

4,3 термальный тип пар WRN430 k, 6 частей;

4,4 каждая зона установила с независимым трансформатором. Трубка радиации жары

параллельно соединение, и не мешает друг с другом. Жара

трубки радиации легко обслуживаны.

Трансформатор, 380V/56V, 6 наборов;

Смешивая вентилятор (NSK нося с системой охлаждения воды), 4 набора;

лопасти (вал и лопасти), 4 части;

носящ, NSK, 8 наборов;

мотор, 1.5kw, 4 набора;

прибор перегара вытыхания 6 (извлекая и горя перегар печи

и масляный бак)

Пневматический насос, 250W, 1 набор

цистерна с водой 7 на рте печи с внутренним SUS304 слоем, 1 набор;

дверь 8 печей

a) передвижная дверь на рте печи, 1 набор печи;

b) мягкая дверь внутри печи, 4 группы занавеса;

9 отверстий удаления пыли, 12 части;

Отверстия пыли установленные на нижней части 2 бортовых стен подогрева

и нагревая раздел. Отверстие пыли прегражено со штепсельной вилкой сделанной

волокно и нажимная накладка консервации жары. Штепсельная вилка зафиксирована механизмом рычага,

и легкий для того чтобы извлечься.

10 дверь печи также оборудованы с 1 занавесом огня для того чтобы нагреть чистку

жидкость в очищая танке.

прибор поставки 11 атмосферы

поставка атмосферы: потек-в типе: methanol+propane+ammonia;

Управление 11,1 атмосферы:

Зонд кислорода, марафон, США, 2 части;

Регулятор углерода потенциальный, Eurotherm, 2 набора;

Пропорциональный клапан, Burket, Германия, 5 наборов;

Измеритель прокачки метанола, 5 наборов;

Измеритель прокачки пропана, 4 набора;

Измеритель прокачки амиака, 4 набора;

Измеритель прокачки пропана, 2 набора;

Метр воздушных потоков ссылки, 4 набора

Пневматический насос, 35W, 2 набора
