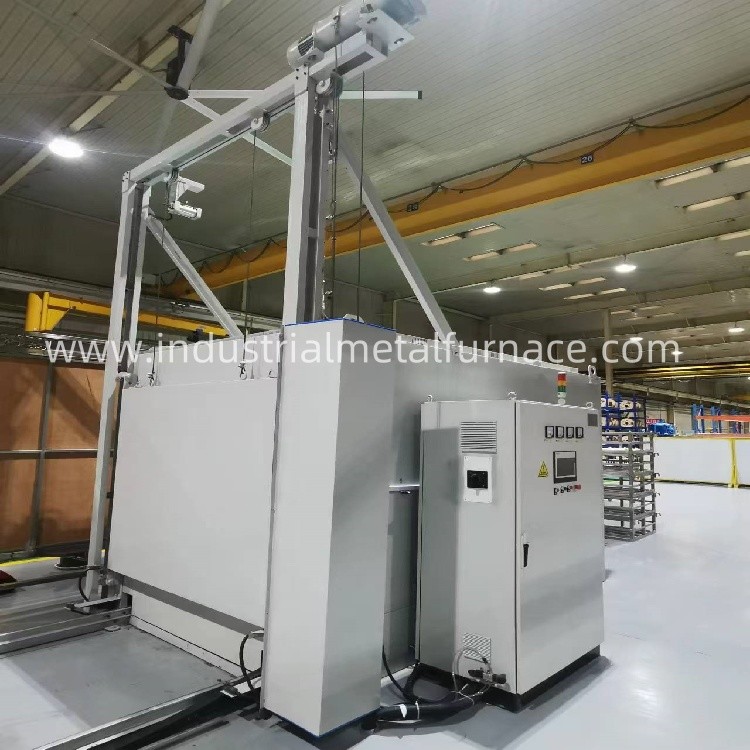

Специализированная 185 градусов по Цельсию алюминиевая сплав старения тепловой обработки печи T4

Специализированная печь для термообработки алюминиевого сплава 185 градусов по Цельсию

1Применение

Алюминиевая сплав термообработки сопротивление старению печь является циклической операции типа сопротивления печи, в основном

используется для обработки отливок из алюминиевого сплава после обработки с охлаждением, а также может быть использована для тепловой обработки

обработка других запчастей в воздухе ниже 300°C.

Печь имеет хороший тепловой цикл и относительно равномерную температуру.

Система управления температурой использует PID нулевого пересечения задействованный тиристор и японский остров счетчик для управления

Печь для термообработки старения имеет хорошую стабильность и использует бумажный записыватель для записи

сигнализация о температуре и перегреве для двойного управления, чтобы гарантировать, что заготовка не перегревается.

2Основные технические параметры

3. Структура Введение

Структура электрической печи состоит из корпуса печи, отопительного устройства, системы управления и других частей.

3.1 Корпус печи

Рама печи тепловой обработки металлической оболочки сварной и сформированной секцией стали, а внешняя стена выполнена

из высококачественной холоднокатаной стальной плиты, имеющей небольшой коэффициент тепловой деформации.

огнеупорные волокна игловидный хлопок в качестве изоляционного и теплосохраняющего материала для снижения температуры

Внутренняя стена закрыта нержавеющей сталью.

Дверь печи и оболочка печи также изготовлены из сварных стальных рамок, внешняя стена также изготовлена из холоднокатаного

стальные пластины, а внутренняя подкладка изготавливается из алюминиевого силиката, огнеупорного волокна иглы, пробитого хлопка в качестве изоляции

и материала для сохранения тепла.

Машины изготавливаются из 12/14 канальной стали. Материалы загружаются в корзину на поверхности тележки с использованием

мастерский кран, и тележка загоняется в печь.

Когда дверь коробки типа печи закрыта, она помещается в дверь печи.

плотно на резиновую асбестовую упаковку у отверстия печи, чтобы избежать рассеивания тепла.

3.2 Отопительное устройство

Нагревательный элемент использует нагревательные трубки, которые расположены по обе стороны печи и изготовлены из 0Cr25AL5

Аллюминиевая проволока, с длинным сроком службы.

Для обеспечения стабильности и однородности печи для тепловой обработки электрическая печь сопротивления оборудуется устройством вентилятора.

(полный комплект приобретается извне) и система воздуховода.

и вентилятор изготовлен из теплостойкой стали 1Cr18Ni9Ti для формирования центрифугированного лезвия вентилятора.

Воздухопроводящая плита установлена на верхней части печи и имеет воздухопроводящую канаву.

Когда вентилятор включен, ветер выбрасывается из вентилятора, вдыхается равномерно на нагревательные элементы с обеих сторон

печь через воздушную канаву, продуваемая в печь через воздушную шлюз в нижней части воздушного щита, и

затем всасывается в вентилятор из воздушного руководства порта внизу вентилятора, а затем выбрасывается... этот взаимный цикл

вводит тепло, вырабатываемое нагревателем, в печь, так что заготовка нагревается равномерно.

3.3Система управления

Система управления температурой старых тепловой обработки печи использует PID нулевого пересечения триггер тиристор и японский Shimaden

Кроме того, для записи температуры используется бумажный записыватель, а сигнализация о перегреве

используется для обеспечения того, чтобы заготовка не перегревалась.

Части механической трансмиссии электрической печи используют блокировочное управление, то есть питание

Вентилятор и нагревательный элемент автоматически отключаются после открытия двери печи.

устройства вентилятора и нагревательного элемента можно подключить только после того, как дверь печи полностью закрыта, чтобы предотвратить

неисправности и несчастные случаи, вызванные неисправной работой.
